Acuvim II 三相多功能電力儀表—— 高精度電能計量與智能監控專家

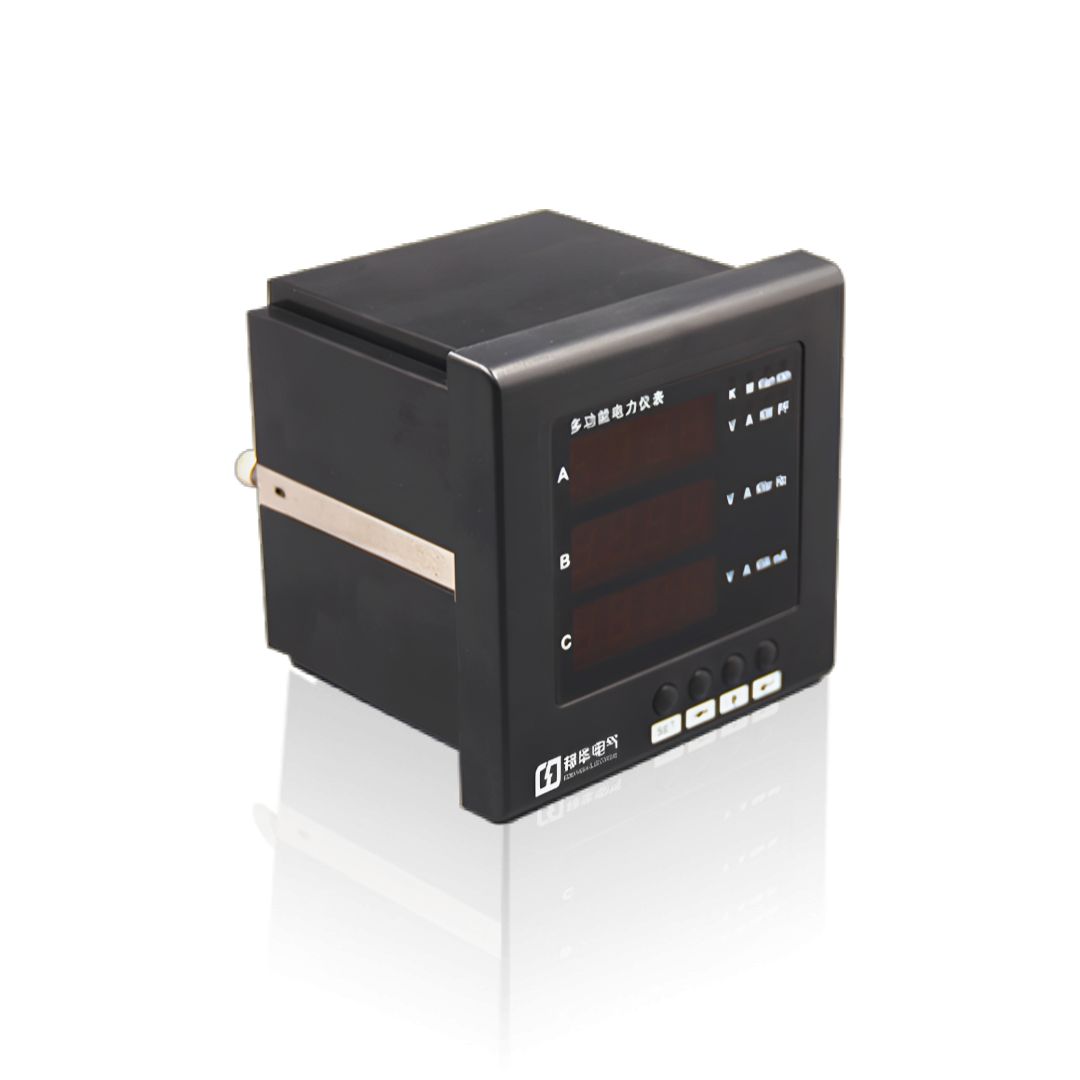

Acuvim II 三相多功能電力儀表概述：

邦華電氣 Acuvim 系列電力儀表是專為現代智能配電系統打造的高精度測量與監控設備，其中Acuvim II 多功能表作為旗艦產品，集成了全電量測量、四象限電能計量、電能質量分析、數據記錄、遠程通信等多種功能于一體。您無需復雜的系統集成，即可實現對配電回路的全面監測與智能管控，有效提升用電效率、降低運維成本、提前預警電氣故障，保障供電系統安全穩定運行。

我們的產品覆蓋從基礎電量顯示到高級電能質量分析的全需求層級，所有型號均經過嚴格的電磁兼容測試與高低溫老化試驗，在 - 25℃~+70℃的寬溫環境下仍能穩定工作，確保在各類復雜工業環境中可靠運行。Acuvim II憑借其 0.2S 級的高精度計量能力和豐富的擴展功能，已成為能源管理系統、智能配電監控系統的首選核心設備。

Acuvim II 三相多功能電力儀表相關系列產品型號：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。

基礎數顯儀表

邦華電氣基礎數顯儀表以Acuvim 100 系列為核心，包括Acuvim 100、Acuvim 110、Acuvim 120，以及對應的三相型號Acuvim 100-3、Acuvim 110-3、Acuvim 120-3。采用高亮 LED 或高清 LCD 數字顯示，替代傳統指針式儀表，提供更清晰準確的讀數，覆蓋 48×48mm 至 96×96mm 全系列標準盤面尺寸。

多功能電力儀表

邦華電氣多功能電力儀表以Acuvim 系列為核心，包括Acuvim II、Acuvim-L、Acuvim 300、Acuvim 3000、Acuvim 3000P。提供從基礎到高級的全電量測量和電能管理功能，能夠?qū)崟r(shí)監測電壓、電流、功率、功率因數、頻率、電能等參數，并支持諧波分析、需量計算、數據記錄和多種通訊協議。

多功能電能表

邦華電氣多功能電能表主要包括DTSD100、DSSD100、DTSD100-F系列，支持三相四線和三相三線制測量，具備高精度電能計量功能。部分型號帶有諧波分析能力，支持多費率分時計費和遠程通訊，適用于工業企業、商業建筑和公共設施的電能計量與成本核算。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，主要包括Acuvim-DL、Acuvim-DL3，以及Acuvim-L 系列導軌型。提供從基礎電能計量到高級多功能測量的完整解決方案，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。

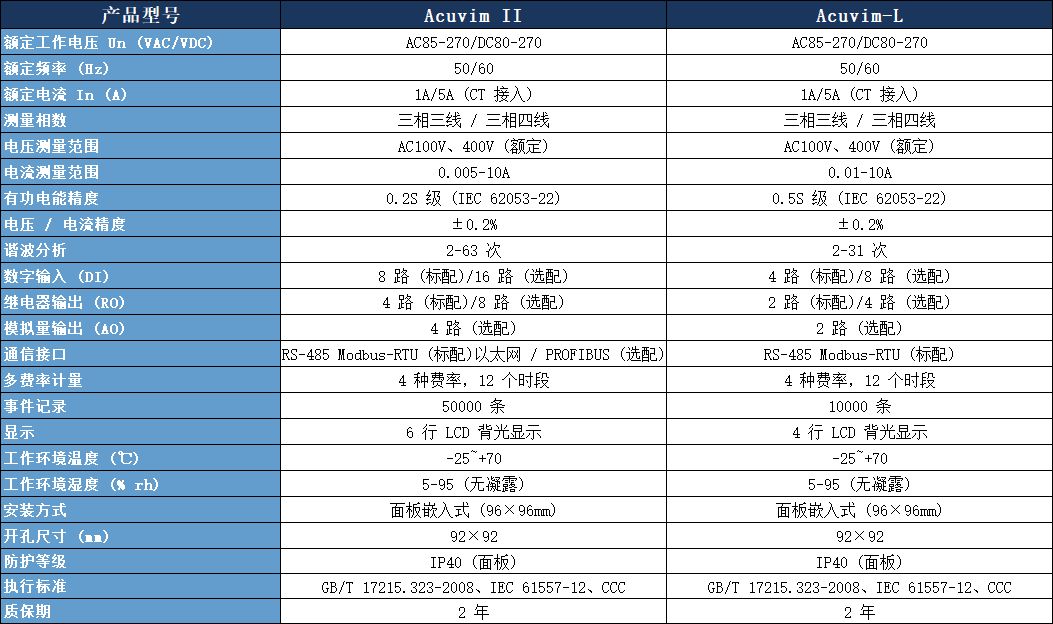

核心技術參數對比表：

選型指南與安裝說明：

選型步驟

確定測量需求：您需要測量哪些電參數？?jī)H需電流電壓還是需要全面的多功能測量？是否需要Acuvim II 諧波分析功能？

確定精度要求：根據您的應用場景選擇合適的精度等級，貿易結算建議選擇Acuvim II的 0.2S 級精度。

確定安裝方式：是面板安裝還是導軌安裝？開孔尺寸是多少？

確定通信需求：是否需要遠程數據采集？需要哪種通信協議？Acuvim II支持多種通信方式，可與各類系統無縫對接。

確定擴展功能：是否需要開關量輸入輸出、模擬量輸出、繼電器控制、測溫等功能？

安裝注意事項

儀表應安裝在干燥、通風、無腐蝕性氣體的場所

避免安裝在強磁場、強振動的環境中

接線時應確保電源斷開，嚴格按照Acuvim II 說明書中的接線圖進行接線

電流互感器二次側嚴禁開路，電壓互感器二次側嚴禁短路

儀表通電前應仔細檢查接線是否正確，確認無誤后方可通電

首次使用前請按照Acuvim II 參數設置要求，正確配置電流變比、電壓變比等參數

典型應用場景：

工業廠房：生產線配電監測、電機運行狀態監測、能耗統計分析、電能質量評估

數據中心：UPS 電源監測、精密空調配電監測、服務器機柜電能計量、電能質量分析

商業建筑：寫字樓、商場、酒店的分戶計量與能源管理、公共區域用電監控

市政工程：路燈監控、給排水系統配電監測、軌道交通供電監測

醫院 / 學校：重要負荷供電監測、能耗統計與節能改造、醫療設備用電安全保障

新能源：光伏發電站、風力發電站的電能計量與監控、充電樁配電監測

常見疑問解答：

Q1: Acuvim II 多功能表和普通多功能電力儀表有什么區別？

A1: Acuvim II是高端多功能網絡電力儀表，相比普通儀表具有以下優勢：0.2S 級更高的計量精度，可測量 2~63 次諧波的全面電能質量分析能力，更大的數據存儲空間，支持波形記錄和事件順序記錄 (SOE)，以及更豐富的通信接口和擴展功能。如果您需要高精度計量、電能質量監測或復雜的系統集成，Acuvim II是最佳選擇。

Q2: 在哪里可以找到 Acuvim II 說明書和接線圖？

A2: 您可以在邦華電氣官網的下載中心獲取完整的Acuvim II 說明書和Acuvim II 接線圖，也可以聯系我們的技術支持團隊，我們會為您提供電子版和紙質版資料。同時，我們的技術工程師還可以為您提供遠程技術指導和現場安裝調試服務。

Q3: Acuvim II 支持哪些通信協議？可以和我們現有的系統對接嗎？

A3: Acuvim II標配支持 Modbus-RTU 通信協議，可選配 Modbus-TCP/IP、PROFIBUS-DP、BACnet 等多種通信協議。這些都是目前工業領域最主流的通信協議，幾乎所有的能源管理系統、SCADA 系統、PLC 系統都支持。如果您的系統使用其他特殊協議，我們也可以提供定制化開發服務。

Q4: Acuvim II 的電流變比可以設置嗎？如果我更換了電流互感器需要換儀表嗎？

A4: 不需要更換儀表。Acuvim II支持電流 / 電壓變比可編程設置，您只需要通過儀表的按鍵或通信接口將新的變比值輸入儀表即可，非常方便。同時，儀表還支持多種接線方式設置，可適應三相三線、三相四線等不同的配電系統。

Q5: 你們的產品有質保嗎？質保期是多久？

A5: 我們所有的 Acuvim 系列電力儀表產品均提供2 年免費質保，質保期內非人為損壞的產品故障，我們免費維修或更換。同時我們提供終身技術支持服務，您在使用過程中遇到任何問題都可以隨時聯系我們的技術團隊。
