ACR220E 三相多功能電力儀表 —— 以邦華品質保障長效運行

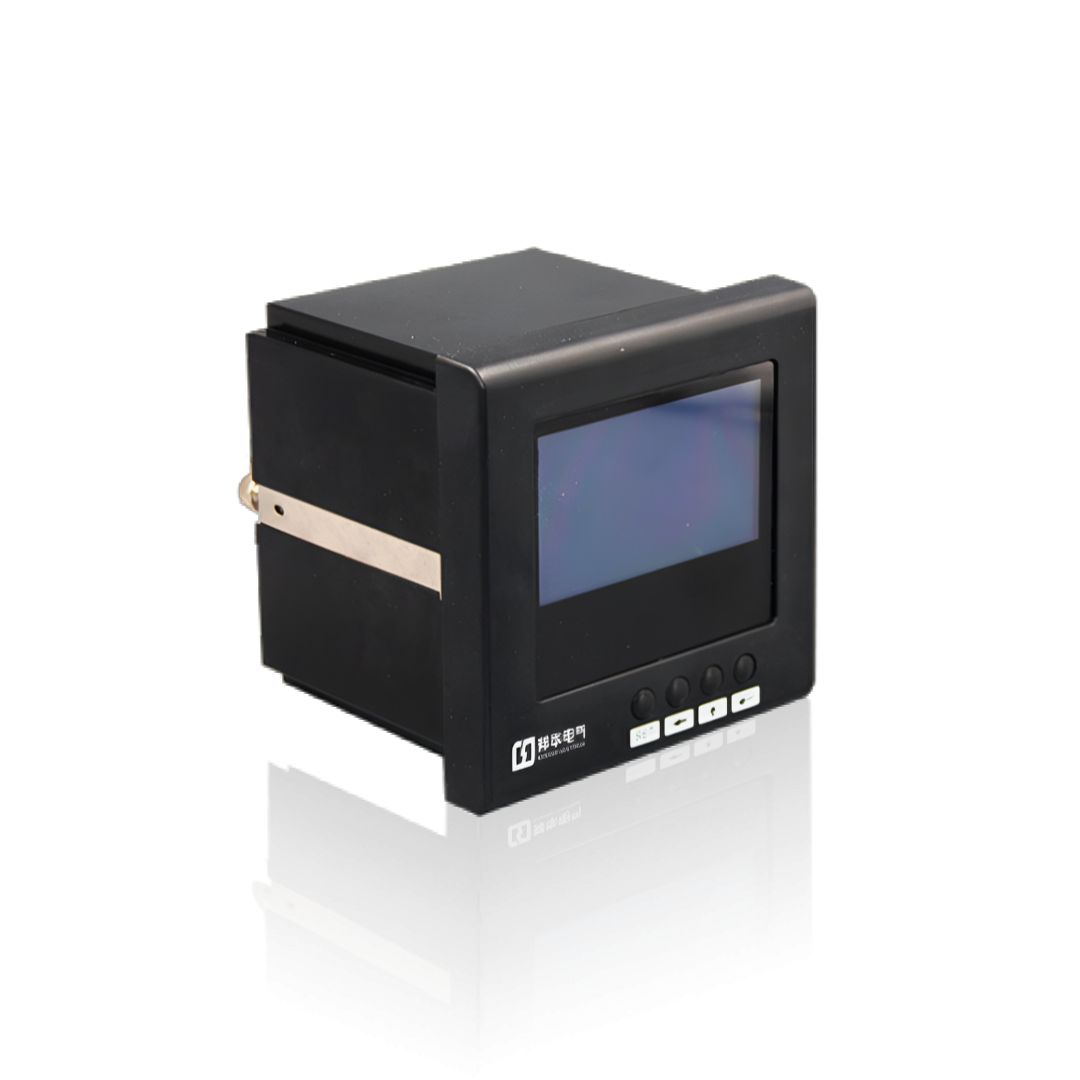

ACR220E 三相多功能電力儀表概述：

你在工業生產線、商業綜合體、數據中心、市政配電項目、老舊配電改造中，若需要高精度、高穩定性的三相電力數據監測與計量設備，【ACR220E】三相多功能電力儀表可精準匹配你的使用需求。該設備嚴格遵循 IEC 61010、GB/T 17215 等行業標準，集成全電量測量、電能計量 (正反向有功 / 無功)、需量統計、2-31 次諧波分析、事件記錄、RS485 通訊等核心功能，摒棄冗余設計，聚焦實際配電運維痛點，適配絕大多數常規及定制化配電配套場景，兼容主流 SCADA 系統與能源管理平臺。

ACR220E 三相多功能電力儀表相關系列型號：

指針式模擬儀表

邦華電氣指針式模擬儀表完整覆蓋6L2-A/V、42L6-A/V兩大國內通用標準型號，精度等級均為 1.5 級，專為交直流配電系統的本地基礎電參數監測設計。產品提供 72×72mm（6L2 系列）和 120×120mm（42L6 系列）兩種主流標準盤面尺寸，采用嵌入式安裝方式，無需復雜接線，可直觀清晰顯示電流、電壓等核心基礎電參數，廣泛應用于各類配電盤柜的本地監測場景

基礎數顯儀表

邦華電氣基礎數顯儀表以PZ 系列為核心，完整覆蓋PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3、PZ42-AI/AV全系列單相 / 三相電流、電壓測量型號，提供 48×48mm（PZ48）、72×72mm（PZ72）、48×96mm（PZ80）、96×96mm（PZ96）、42×42mm（PZ42）等全規格標準盤面尺寸。產品采用高亮 LED 數字顯示，讀數清晰精準，功能簡捷穩定可靠，支持無通訊或 Modbus RS485 通訊，適配各類配電盤柜的基礎電參數監測與數據遠傳需求

多功能電力儀表

邦華電氣多功能電力儀表以ACR 系列為核心，主打ACR10E、ACR120E、ACR220E、ACR320E、ACR420E基礎款及ACR10EL、ACR220EL、ACR320EL、ACR420EL、ACR230ELH增強型全系列型號，其中 ACR230ELH 為專用諧波表型號。產品可實現從基礎到高級的全電量測量功能，支持電能累計、2-63 次諧波分析、需量統計和事件記錄，測量精度達 0.5 級，標配 Modbus RTU 通訊協議，部分型號支持 Modbus TCP 及 BACnet/IP 協議，性價比突出，廣泛應用于各類電力監控系統的電參數綜合監測與數據采集，適配電力系統、工礦企業、公共設施等全場景應用

多功能電能表

邦華電氣多功能電能表完整覆蓋DTSD1352、DTSD1352-C、DSSD1352、DTSD1352-F四大核心專屬型號，分別適配三相四線、三相三線制配電系統的電能計量需求，其中 DTSD1352-C 為通信專用型，DTSD1352-F 為費率擴展型。產品具備 0.2S/0.5S 級高精度電能計量能力，同時搭載全電量監測功能，支持多費率分時計費、紅外通訊及 DL/T645 標準遠傳協議，可實現盤面或?qū)к壥届`活安裝，是工業、商業配電場景電能計量的核心選型。

導軌式儀表

邦華電氣導軌式儀表采用緊湊的 DIN 導軌安裝設計，極大節省配電柜體安裝空間與布線成本，完整覆蓋ADL200 (單相)、ADL300-E (三相)、ADL400、ADL100-E、DTSD1352-CT五大核心型號，同時補充 ADL200N-CT、ADL400N-CT 等外置互感器型號。產品適配單相、三相四線、三相三線制配電系統，具備 0.5S 級高精度全電量測量與四象限電能計量能力，支持多費率計費與遠程數據采集，可直接接入或經 CT 接入，完美適配分戶計量、能耗分項計量、成本分?jǐn)偟染?xì)化用電管理場景。

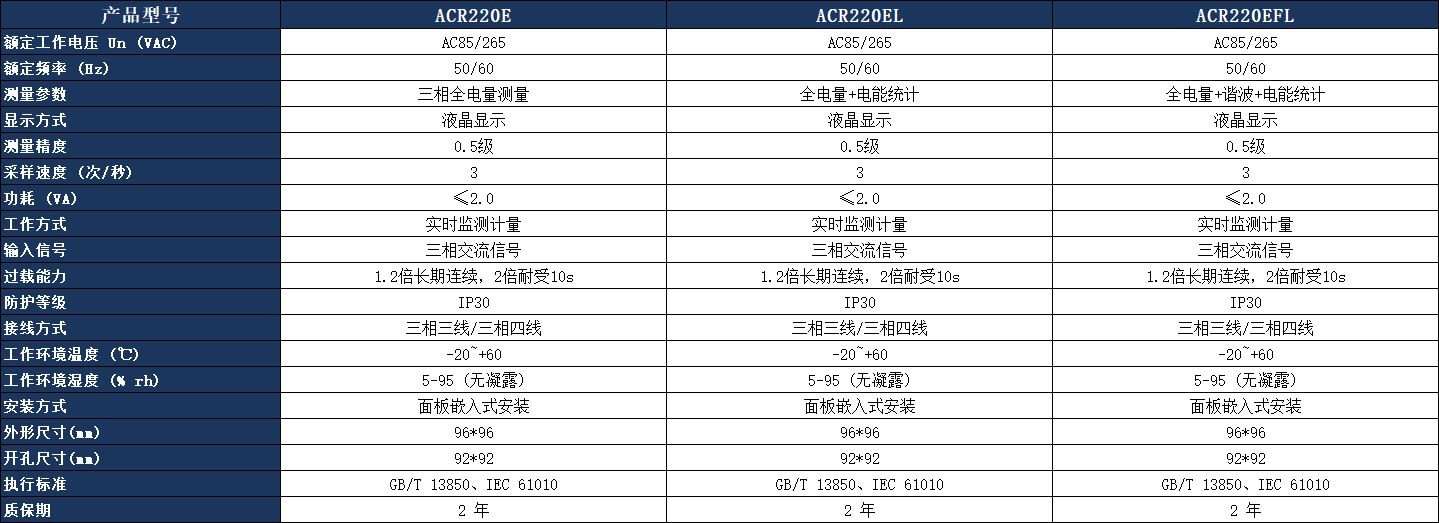

ACR220E 三相多功能電力儀表參數表：

ACR220E 核心功能與技術優勢：

全電參量精準測量：你可實時監測三相電壓、電流、有功 / 無功 / 視在功率、功率因數、頻率、電能等 30 + 電力參數，測量精度達 0.5 級，滿足工業級計量要求

諧波分析與電能質量監測：ACR220E 支持 2-31 次諧波測量，幫你快速發現電網諧波污染問題，保障精密設備安全運行

靈活通訊與系統集成：標配 RS485 接口，支持 Modbus-RTU 協議，可無縫接入邦華電氣智能配電系統或第三方 SCADA、EMS 平臺，實現遠程數據采集與監控

事件記錄與故障追溯：具備電壓 / 電流越限、失壓、斷相等事件記錄功能，幫你快速定位配電故障，縮短排查時間

工業級可靠設計：寬溫工作范圍 (-25℃~+70℃)，防塵防潮，抗電磁干擾，適配工廠、戶外柜體等復雜工況，長期運行無故障

邦華品質保障：所有產品通過嚴格出廠檢測，提供2 年質保，專業技術團隊 7×24 小時支持，讓你采購無憂

適用場景與安裝指南：

1. 核心適用場景

工業生產：生產線配電柜、電機控制中心、變頻器配套，實時監測電力參數，保障設備安全運行

商業建筑：寫字樓、商場、酒店配電系統，實現能耗分項計量與成本分?jǐn)?/p>

數據中心：UPS 輸入 / 輸出、列頭柜監測，保障供電連續性與電能質量

市政工程：污水處理廠、泵站、路燈系統，遠程監控配電狀態，降低運維成本

老舊改造：替代傳統指針表與變送器，升級為智能監測系統，提升配電管理水平

2. 安裝與接線要點

安裝準備：確認 ACR220E 安裝尺寸與柜體開孔匹配，檢查電源電壓與電網類型（三相三線 / 三相四線）

接線規范：電壓回路接并聯，電流回路經 CT 接入時注意極性，通訊線采用屏蔽雙絞線，遠離強電線路

參數設置：通過面板按鍵設置 CT 變比、通訊地址、波特率等參數，匹配現場需求

系統調試：接入上位機系統，測試數據傳輸與功能完整性，確保正常運行

常見問題解答：

Q1：ACR220E 多功能表與普通數顯表有什么區別？

A：ACR220E 不僅能顯示電力參數，還具備完整電能計量、諧波分析、事件記錄、通訊功能，可接入智能系統實現遠程監控，而普通數顯表僅能本地顯示單一參數，無擴展能力

Q2：ACR220E 參數表中的測量精度 0.5 級是什么概念？

A：0.5 級表示測量誤差≤±0.5%，滿足工業級計量標準，可用于電能結算與成本核算，優于普通 0.5S 級儀表

Q3：如何獲取 ACR220E 說明書？

A：購買后可從邦華電氣官網下載電子版說明書，或聯系客服獲取紙質版，說明書包含詳細安裝、接線、參數設置與故障排查指南

Q4：ACR220E 支持哪些通訊協議？能否接入第三方系統？

A：標配 Modbus-RTU 協議，可無縫接入邦華電氣智能配電系統或施耐德、西門子等第三方 SCADA/EMS 平臺，支持自定義協議開發

Q5：邦華電氣的 2 年質保包含哪些服務？

A：質保期內提供免費維修、更換配件服務，專業技術團隊提供遠程調試指導，重大項目可提供現場技術支持

Q6：ACR220E 能否替代傳統電力變送器？

A：完全可以。ACR220E 集成多種測量功能，一臺設備可替代電壓、電流、功率等多個變送器，降低采購與安裝成本，提升系統可靠性

【ACR220E】系列三相多功能電力儀表憑借精準的測量性能、穩定的運行表現、便捷的安裝適配與強大的智能拓展能力，全方位適配你各類配電監測、能耗計量、設備配套項目需求。作為邦華電氣智能配電系統的核心產品，ACR220E 多功能表搭配 PZ 系列數顯表、DTSD 系列電能表、ADL 系列導軌表及基礎指針表，形成完整解決方案，規避常規儀表運維痛點，以高性價比、高可靠性為你的配電系統安全穩定運行、能耗精細化管控提供堅實保障，邦華電氣 2 年質保讓你采購無憂，是工業配電智能化升級的優選配套設備。
