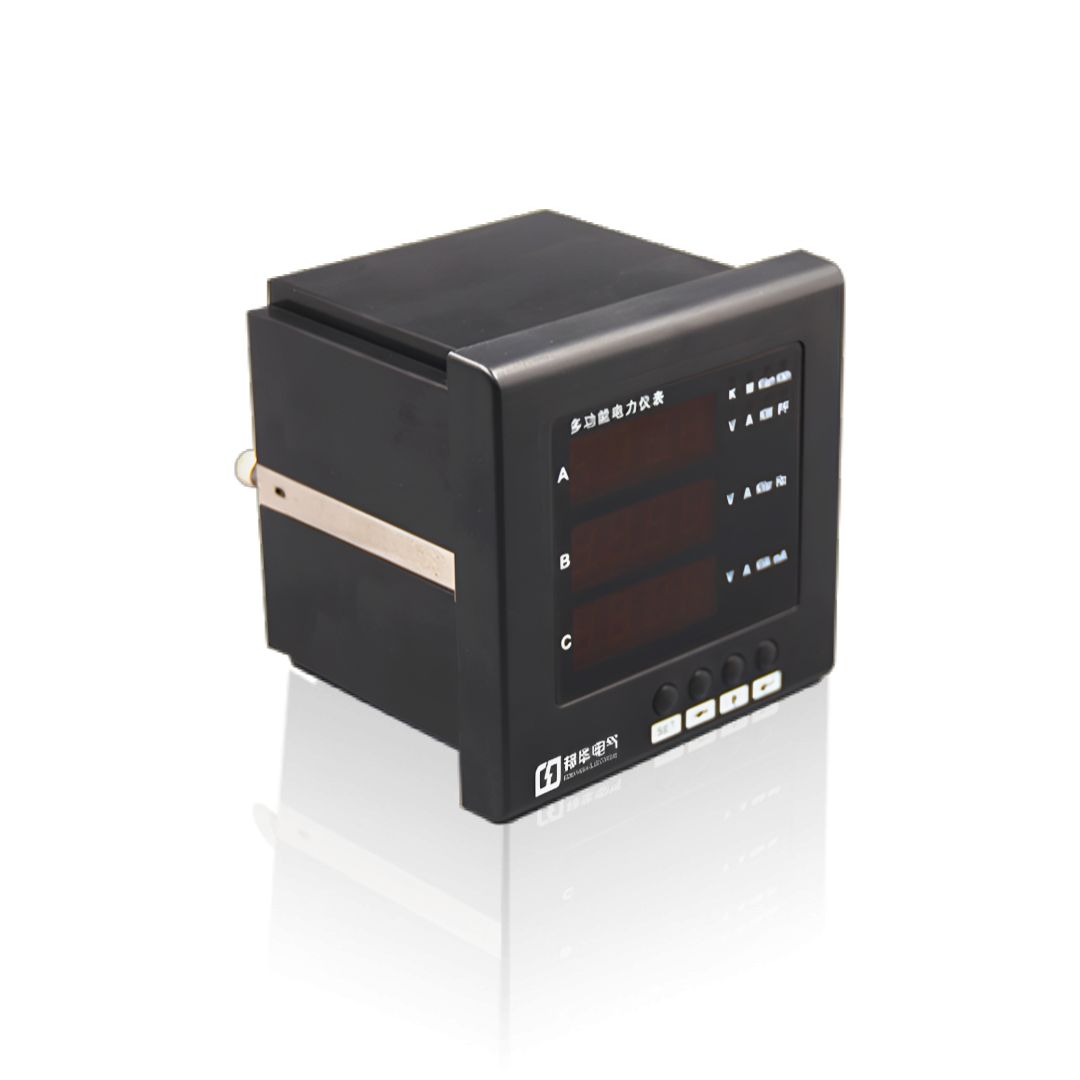

DTZY545-Z 三相四線費控智能電能表 —— 您的智能用電管理核心之選

DTZY545-Z 三相四線費控智能電能表核心概述：

DTZY545-Z 三相四線費控智能電能表是邦華電氣面向工商業用戶推出的新一代智能計量終端，融合了先進的電能計量芯片與安全加密技術，集高精度電能計量、遠程費控管理、分時計費、數據凍結、防竊電監測等多功能于一體。作為 DTZY545 系列的旗艦型號，DTZY545-Z 完美適配國家電網智能用電采集系統，支持遠程抄表、遠程跳合閘、預付費管理，是您實現用電智能化、精細化管理的核心設備。

DTZY545-Z 三相四線費控智能電能表相關系列產品型號：

指針式模擬儀表

邦華電氣指針式模擬儀表完整覆蓋6L2-A/V、42L6-A/V兩大行業通用標準型號，同時配套 85L1-A/V、99T1-A/V 經典小尺寸規格，精度等級均為 1.5 級。采用嵌入式盤面安裝，無需復雜接線，依靠機械指針直觀顯示電流、電壓等基礎電參數，廣泛應用于各類低壓配電柜的本地快速監測場景。

基礎數顯儀表

邦華電氣基礎數顯儀表以自有HL 系列為核心，完整覆蓋HL48-AI/AV、HL72-AI/AV/AI3/AV3、HL80-AI/AV/AI3/AV3、HL96-AI/AV/AI3/AV3全尺寸單相、三相電流電壓測量型號。提供 48×48mm 至 96×96mm 全規格標準盤面尺寸，采用高亮 LED 數字顯示，讀數清晰穩定，支持無通訊或 Modbus RS485 通訊，適配不同柜體的基礎電參數監測與數據遠傳需求。

多功能電力儀表

邦華電氣多功能電力儀表主打自有HL624E 系列，包含HL624E-2S4、HL624E-3S4、HL624E-9S4基礎款，HL624E-2SY、HL624E-9SY液晶顯示款，以及HL624E-9A高端高精度款、HL624E-9SH專用諧波分析儀表。產品可實現從基礎到高級的全電量測量功能，支持電能累計、2-63 次諧波分析、需量統計和事件記錄，測量精度達 0.2S/0.5 級，標配 Modbus RTU 與 DL/T645 雙通訊協議，廣泛應用于工業、建筑、能源等領域的電力監控系統。

多功能電能表

邦華電氣多功能電能表核心采用DTSD545、DTSD546、DSSD535三大主力高精度系列，配套DTS541、DSS531常規電子式型號、DDS28單相電能表，以及DTZY545、DTZY545-Z、DSZY535-Z全系列智能費控型號。其中 DTSD546 為 0.2S/0.5S 級高端關口計量型號，支持尖峰平谷分時計費、13 個月歷史電量存儲與防竊電檢測；DTZY545-Z為載波型三相四線智能費控電能表，支持電力載波遠程抄控、階梯電價、欠費跳閘，是電網側及工商業智能計量的核心選型。全系列產品適配單相、三相三線、三相四線制配電系統，支持多費率分時計費、紅外通訊及遠程數據采集，可盤面或壁掛靈活安裝，滿足電網關口、工商業、民用等全場景電能計量需求。

導軌式電能表

邦華電氣導軌式電能表采用 DIN 標準導軌安裝設計，大幅節省配電柜體空間，完整覆蓋DDSU2625（單相）、DTSU2625（三相）基礎計量型，DDSU2625-Y、DTSU2625-Y預付費型，以及DTSH541多回路計量型。產品支持直接接入或 CT 外接互感器接入，具備高精度電能計量與全電量測量能力，支持多費率計費與遠程數據采集，適用于分戶計量、能耗分項計量、商業綜合體電表井等空間局促的精細化用電管理場景。

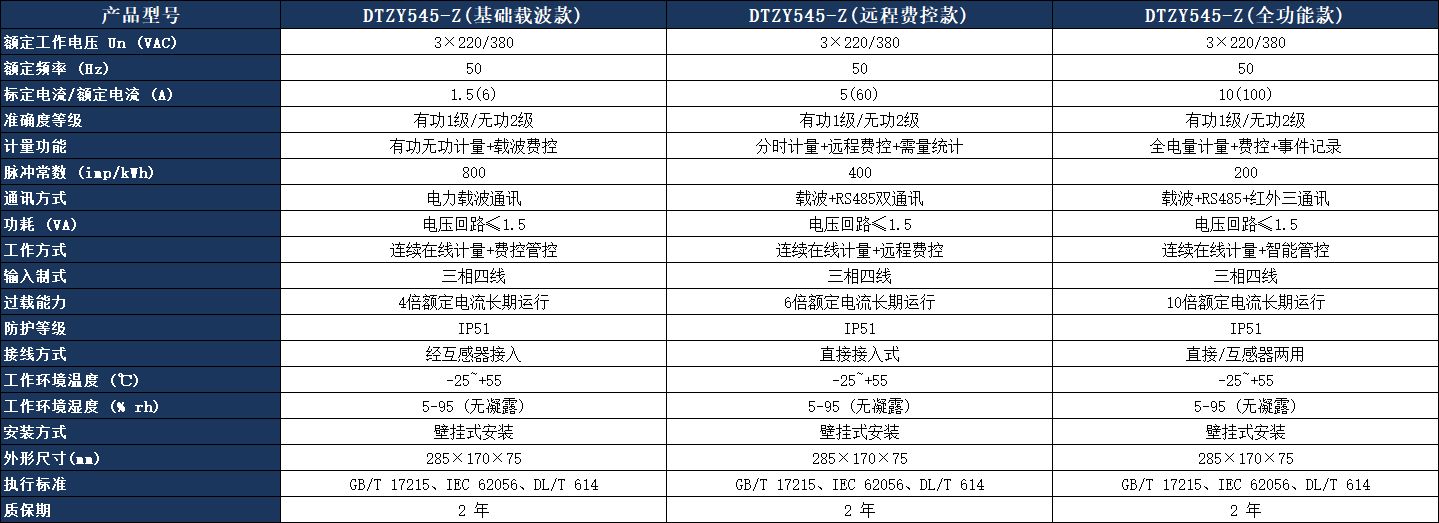

DTZY545-Z 技術參數表：

DTZY545-Z 三相四線費控智能電能表核心優勢：

? 1 級高精度計量

有功電能精度達 1 級（可選 0.5S 級），滿足工商業用戶電費結算與內部核算需求，計量準確可靠

? 遠程費控智能管理

支持預付費與后付費雙模式，遠程自動 / 手動跳合閘，欠費自動斷電、充值自動復電，無需人工現場操作

? RS485 + 載波雙通訊

同時支持 Modbus-RTU 與 DL/T645 雙規約，電力載波通訊無需額外布線，無縫接入您的監控系統

? 分時多費率計費

支持尖、峰、平、谷四時段分時計費，12 套時區表自動切換，助力您優化用電排班、降低峰期電費

? 全方位防竊電保護

內置多重防竊電檢測機制，開蓋檢測、失壓斷相檢測、電流不平衡監測，異常事件主動記錄報警

? 大容量數據存儲

支持日凍結、月凍結、整點凍結數據存儲，數據保存時間≥10 年，滿足用電數據分析與追溯需求

? 寬量程自適應設計

3×1.5 (6) A 寬量程電流輸入，自適應不同負荷場景，過載能力強，使用壽命長

? 工業級穩定可靠

-25℃~+60℃寬溫工作，EMC 四級抗干擾，適應各種復雜工業環境，2 年整機質保

邦華電氣完整電能儀表產品線選型指引：

我們針對不同應用場景，為您規劃了完整的電力儀表產品線，您可根據實際需求選型：

1. 指針式儀表系列

傳統模擬顯示，直接替換老柜儀表，免調試易維護，性價比突出。

代表型號： 6L2-A、6L2-V、42L6-A、42L6-V、85L1-A/V、99T1-A/V

2. 數顯電力儀表系列

LED/LCD 數碼管顯示，單 / 三相電流電壓實時監測，適用于普通配電柜就地顯示。

代表型號： HL48-AI、HL48-AV、HL72-AI、HL72-AV、HL72-AI3、HL72-AV3、HL80-AI、HL80-AV、HL80-AI3、HL80-AV3、HL96-AI、HL96-AV、HL96-AI3、HL96-AV3

3. 多功能電力儀表系列

全電量測量 + 電能計量 + 諧波分析，標配 RS485 通訊，適用于能源管理系統、智能配電房。

代表型號： HL624E-2S4、HL624E-3S4、HL624E-9S4、HL624E-2SY、HL624E-9SY、HL624E-9A、HL624E-9SH

4. 智能電能表系列

高精度電能計量，支持費控、分時計費，符合國網標準，適用于電費結算、分項計量。

代表型號： DDS28、DTS541、DSS531、DTSD545、DTSD546、DSSD535、DTZY545、DTZY545-Z、DSZY535-Z

5. 導軌式電能表系列

DIN 導軌安裝，體積小巧，適用于戶內分項計量、租戶計費、配電箱改造。

代表型號： DDSU2625、DDSU2625-Y、DTSU2625、DTSU2625-Y、DTSH541

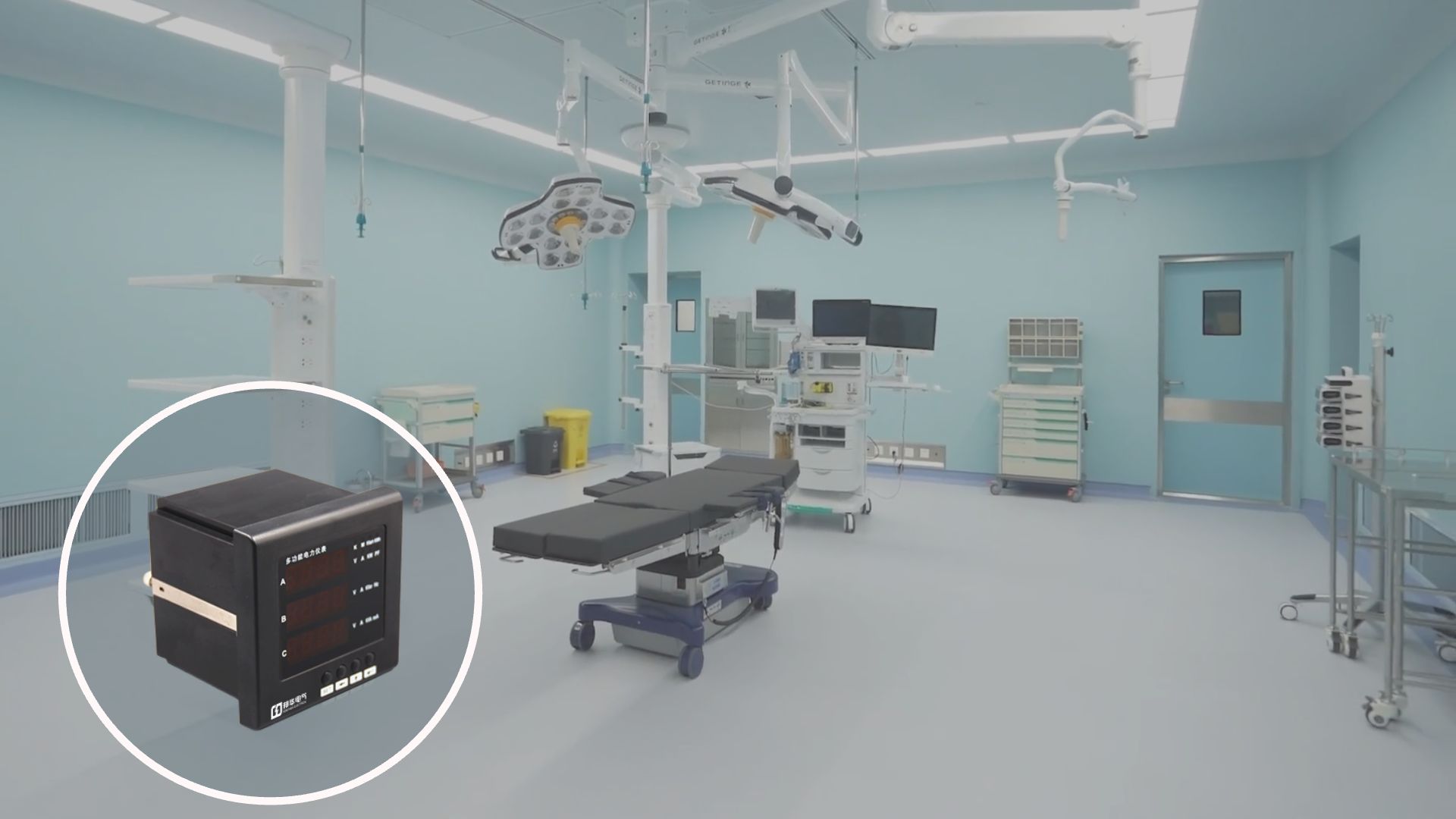

 典型應用場景與行業方案：

 工業廠房配電系統

 實時監測車間用電負荷，分時計費輔助您優化生產排班，遠程費控杜絕電費拖欠，降低企業用電成本

 商業綜合體能源管理

 分層分戶分項計量，為您提供精確的租戶電費結算依據，遠程抄表無需人工上門，提升物業管理效率

 寫字樓與辦公樓宇

 各樓層、各租戶獨立計量，自動核算電費，異常用電實時報警，保障樓宇用電安全

 工業園區與孵化器

 統一用電管理，一戶一表獨立核算，支持預付費模式，杜絕園區電費壞賬風險

 公寓與集中式宿舍

 遠程充值繳費，微信支付寶在線支付，欠費自動斷電，無需人工抄表和收費，大幅降低管理成本

安裝與接線指引：

1. 安裝方式

DTZY545-Z 采用壁掛式安裝，標配安裝掛板，您只需在墻面固定掛板后將電表掛裝即可，安裝簡單快捷。

2. 接線說明

DTZY545-Z 多功能表采用標準三相四線接線方式：

- 端子 1-3：A 相電壓、電流輸入

- 端子 4-6：B 相電壓、電流輸入

- 端子 7-9：C 相電壓、電流輸入

- 端子 10：零線輸入

- 端子 11-12：RS485 通訊接口

- 端子 13-14：跳閘控制輸出

如需完整的 DTZY545-Z 接線圖，可聯系我們獲取高清 PDF 版本。

3. 調試注意事項

1. 接線前請確認電源已斷開，確保安全操作

2. 電流互感器二次側嚴禁開路，電壓回路嚴禁短路

3. 通訊線采用屏蔽雙絞線，A/B 線請勿接反

4. 通電前請核對接線無誤，避免燒壞電表

5. 首次上電請等待 30 秒讓系統完成初始化

4. 常見接線錯誤提醒

- ? 電流互感器極性接反：會導致計量反向

- ? 電壓相序錯誤：影響功率因數和無功計量

- ? RS485 A/B 接反：通訊失敗，調換即可恢復

- ? 零線未接：電表無法正常工作

邦華電氣服務與保障：

? 原廠直供，正品保障 —— 邦華電氣自主研發生產，每臺電表出廠嚴格檢驗

? 2 年整機質保，終身技術支持 —— 質保期內免費維修，終身提供技術咨詢

? 免費提供技術選型指導、接線方案 —— 專業工程師一對一服務

? 常規型號 48 小時內發貨，定制款 7-10 天交付 —— 充足庫存，快速響應

? 免費提供 DTZY545-Z 參數表、DTZY545-Z 說明書、DTZY545-Z 接線圖 —— 全套技術資料齊全

常見疑問解答：

問：DTZY545-Z 的精度等級是多少？符合哪些國家標準？

答：DTZY545-Z 有功電能精度為 1 級（可選 0.5S 級），無功電能精度為 2 級，完全符合 GB/T 17215.321、DL/T 645-2007 國家標準，通過國家計量器具型式批準。

問：DTZY545-Z 支持什么通訊協議？能接入我們的監控系統嗎？

答：DTZY545-Z 支持 DL/T 645-2007 和 Modbus-RTU 雙通訊協議，同時具備 RS485 有線和電力載波兩種通訊方式，可無縫接入絕大多數能源管理系統和智能配電監控平臺。

問：DTZY545-Z 支持遠程費控嗎？具體怎么實現？

答：DTZY545-Z 是專門的遠程費控智能電能表，支持遠程預付費管理。用戶可通過系統后臺遠程充值，余額不足時自動報警，欠費自動跳閘斷電，充值成功后自動復電，全程無需人工現場操作。

問：這款電表質保多久？出現故障怎么處理？

答：邦華電氣承諾 DTZY545-Z 整機質保 2 年，質保期內非人為損壞免費維修或更換。我們提供 7×24 小時技術支持，專業工程師一對一解決您的使用問題。

問：批量采購有什么價格？可以提供樣品測試嗎？

答：批量采購享受階梯優惠價格，具體可咨詢我們的銷售顧問。我們支持免費樣品測試，您只需提供貴司資質即可申請樣機試用，滿意后再批量采購。

問：DTZY545-Z 怎么看度數？數據怎么讀??？

答：DTZY545-Z 配備大屏 LCD 顯示，可循環顯示當前有功總電量、各費率電量、電壓電流等參數，您也可以通過 RS485 通訊遠程讀取所有數據，無需現場抄表。如需詳細操作說明，可索取 DTZY545-Z 說明書。

總體而言，DTZY545-Z 三相四線費控智能電能表憑借高精度計量、遠程智能費控、雙通訊穩定可靠的核心優勢，能夠滿足您在工商業配電、商業綜合體、工業園區等場景中的智能用電管理需求，是您升級配電監測、實現能耗精細化管理的可靠選擇。如果您需要獲取詳細的 DTZY545-Z 參數表、DTZY545-Z 接線圖或產品報價，歡迎直接聯系我們，我們將為您提供一對一的選型支持與技術服務。

邦華電氣同時提供全系列電力儀表，從基礎的 6L2-A、42L6-V 指針表，到 HL 系列數顯表、HL624E 多功能表，以及 DDS28、DTS541、DTSD545 等各型號電能表，一站式滿足您的所有配電計量需求。
