ACR220ELH 多功能諧波電力儀表 —— 您智能配電系統的電能質量衛士

ACR220ELH 多功能諧波電力儀表概述：

你在智能配電房、能耗管理系統、樓宇 BA 系統、光伏并網柜、數據中心、工業廠房等場景中，都需要專業的電力儀表完成電壓、電流、功率、電能、諧波、頻率等全維度電網數據監測。

邦華電氣電力儀表產品線完整覆蓋：

- 指針式系列：6L2-A、6L2-V、42L6-A、42L6-V、85L1-A/V、99T1-A/V

- 基礎數顯系列：PZ42-AI/AV、PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3

- 多功能網絡系列：ACR10E、ACR120E、ACR220E、ACR320E、ACR420E、ACR10EL、ACR220EL、ACR320EL、ACR420EL、ACR220ELH

- 導軌式電能表系列：DDS1352、DTSD1352 全系列、ADL100-E、ADL200、ADL300-E、ADL400、ADW300、ADW350

所有型號均采用工業級元器件設計，參數透明公開，支持 MODBUS-RTU 通訊協議，兼容主流組態軟件，性價比更高，供貨周期更短，全系享受 2 年質保服務。

ACR220ELH 多功能諧波電力儀表相關系列產品型號詳情：

指針式模擬儀表

邦華電氣指針式模擬儀表完整覆蓋6L2-A/V、42L6-A/V兩大行業通用標準型號，同時配套 85L1-A/V、99T1-A/V 經典小尺寸規格，全系列精度等級均為 1.5 級。產品采用嵌入式盤面安裝方式，無需復雜接線，依靠機械指針直觀顯示電流、電壓等基礎電參數，廣泛應用于各類低壓配電柜的本地快速監測場景。

基礎數顯儀表

邦華電氣基礎數顯儀表以自有PZ/PA 系列為核心，完整覆蓋PZ42-AI/AV、PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3全尺寸單相、三相電流電壓測量型號。提供 42×42mm 至 96×96mm 全規格標準盤面尺寸，采用高亮 LED 數字顯示，讀數清晰穩定，支持無通訊或 Modbus RS485 通訊，適配不同柜體的基礎電參數監測與數據遠傳需求。

多功能電力儀表

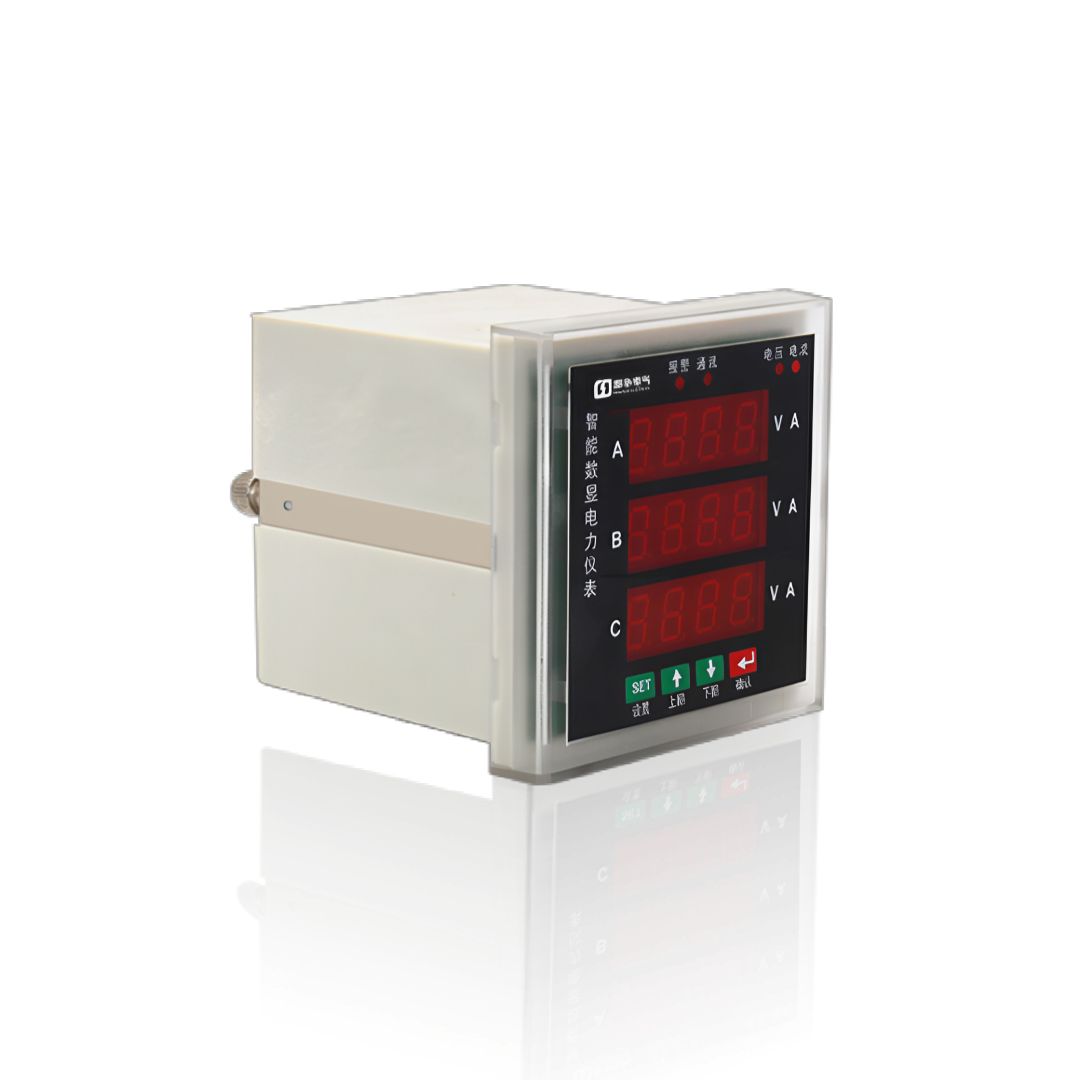

邦華電氣多功能電力儀表主打自有ACR 系列，完整覆蓋ACR10E、ACR120E、ACR220E、ACR320E、ACR420ELED 基礎款，ACR10EL、ACR220EL、ACR320EL、ACR420EL液晶顯示款，以及ACR220ELH專用諧波分析儀表。其中ACR220ELH為專業電能質量分析型號，支持 2-63 次諧波分析、電壓暫升暫降監測、波形捕捉，是電能質量監測場景的核心選型。全系列產品精度可達 0.2S/0.5 級，標配 Modbus RTU 通訊協議。

多功能電能表

邦華電氣多功能電能表核心采用DTSD1352旗艦高精度系列，包含DTSD1352-C雙通訊、DTSD1352-F多費率、DTSD1352-4S四回路等全功能衍生型號，配套DSSD1352三相三線款、DDS1352單相電能表及DTSY1352預付費型號。其中DTSD1352為行業標桿級三相四線多功能電能表，0.5S 級高精度，支持全電量測量、四象限電能、分時復費率，廣泛應用于工商業配電系統。

導軌式電能表

邦華電氣導軌式電能表采用 DIN 標準導軌安裝設計，大幅節省配電柜體空間，完整覆蓋ADL100-E、ADL200單相基礎計量型，ADL300-E、ADL400三相多功能型，DTSD1352-CT外接互感器專用型，以及ADW300、ADW350物聯網無線通訊型。其中ADW300為物聯網導軌表旗艦型號，支持 4G/NB-IoT 無線通訊、遠程抄控、能耗監測，是智慧用電管理系統核心選型。

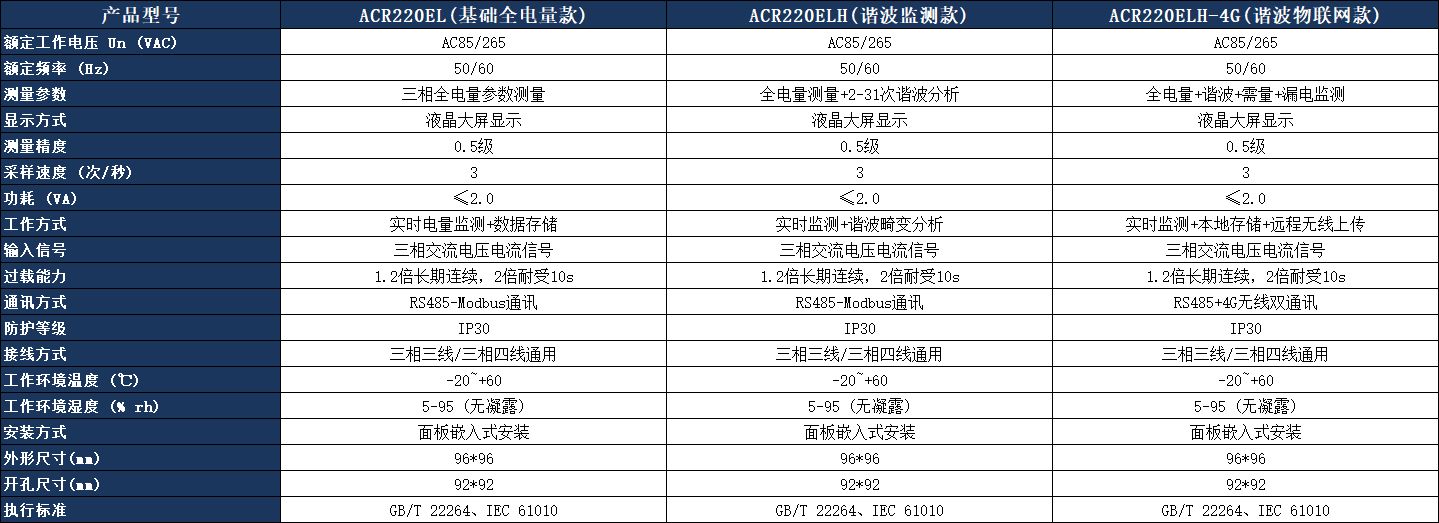

ACR220ELH 產品參數表：

核心功能亮點：

1. 全諧波分析能力：支持 2-63 次電壓電流諧波測量，實時顯示 THD 總諧波畸變率，幫你精準定位電網諧波污染源

2. 四象限電能計量：正反向有功、四象限無功電能精確計量，適配光伏、儲能等雙向潮流場景

3. 復費率電能統計：支持多時段多費率電能統計，滿足分時電價計費需求

4. 電網質量分析：電壓合格率、電流不平衡度、波峰系數等電能質量指標全面監測

5. 事件記錄功能：自動記錄電壓驟升驟降、過流過壓等電網事件，便于故障溯源

6. 雙通訊接口：標配 RS485 MODBUS-RTU，可選以太網 MODBUS-TCP，靈活組網

典型應用場景：

- 數據中心 UPS 輸入輸出回路監測

- 光伏并網柜電能質量監測

- 工業變頻器、伺服驅動器諧波治理前后對比

- 醫院、實驗室等電能質量敏感場所

- 智能建筑能耗管理系統

- 工業園區能源管理平臺

選型避坑指南：

- 你做普通工地配電柜：優先選 6L2、42L6 等指針式儀表或 PZ 系列基礎數顯儀表，性價比最高，無需額外通訊功能

- 你做智能能耗項目：必須選擇帶 MODBUS 通訊的 ACR 系列多功能電力儀表，保障數據遠程上傳，推薦 ACR220E 或 ACR220EL

- 你需要監測電能質量：直接選用ACR220ELH，專業諧波分析功能是普通多功能表不具備的

- 你遇到柜體空間狹?。褐苯舆x用 DDS1352、DTSD1352、ADL 系列導軌式電能表，避免面板開孔尺寸不符無法安裝

- 你需要對標進口品牌：同參數下我司對應型號可直接替換施耐德、西門子、安科瑞同規格儀表，接線方式完全兼容，無需改動柜體線路

- 你不確定選哪個型號：記住這個選型公式：需要諧波選 ACR220ELH，不需要諧波選 ACR220EL，基礎測量選 PZ，導軌安裝選 DDS/DTSD/ADL

常見疑問解答：

Q：ACR220ELH 多功能表可以測量多少次諧波？

A：ACR220ELH 支持 2-63 次各次電壓電流諧波測量，同時可顯示總諧波畸變率 THD，完全滿足 GB/T 14549 電能質量國家標準要求，是你進行諧波治理、電能質量評估的理想選擇。

Q：哪里可以獲取 ACR220ELH 參數表和說明書？

A：你可以直接聯系我方客服獲取完整的 ACR220ELH 參數表電子版、詳細安裝使用說明書 PDF、接線示意圖、MODBUS 通訊協議文檔，所有技術資料免費提供，無需注冊下載。

Q：ACR220ELH 支持以太網通訊嗎？

A：標準配置為 RS485 MODBUS-RTU 通訊，如需以太網通訊可定制 ACR220ELH/CE 版本，支持 MODBUS-TCP 協議，可直接接入局域網，實現遠程數據采集。

Q：采購儀表是否可以提供檢測報告用于招投標？

A：你下單后均可隨貨提供全套官方檢測報告、產品合格證、選型樣本、3C 認證證書，完全滿足項目招投標及驗收要求，全系產品享受 2 年免費質保服務。

Q：最小起訂量是多少？交貨期多久？

A：常規標準型號 1 臺起訂，現貨庫存，當日下單次日即可發貨；非標定制型號 7-10 天交貨，批量采購價格更優惠。

以上就是邦華電氣 ACR220ELH 帶諧波網絡電力儀表及全系列電力儀表的完整選型指南。不管你是批量集采、項目單次選型、進口儀表替代、圖紙型號核對還是諧波治理項目配套，都可以直接參考本文參數與型號清單。

我們堅持公開透明的型號標注與實測參數，拒絕虛標性能，全系產品提供 2 年質保服務，全方位滿足你的配電監測與能耗計量需求。如需 ACR220ELH 參數表、說明書電子版、接線圖、通訊協議或技術一對一答疑，可隨時聯系我方客服獲取專屬服務。
