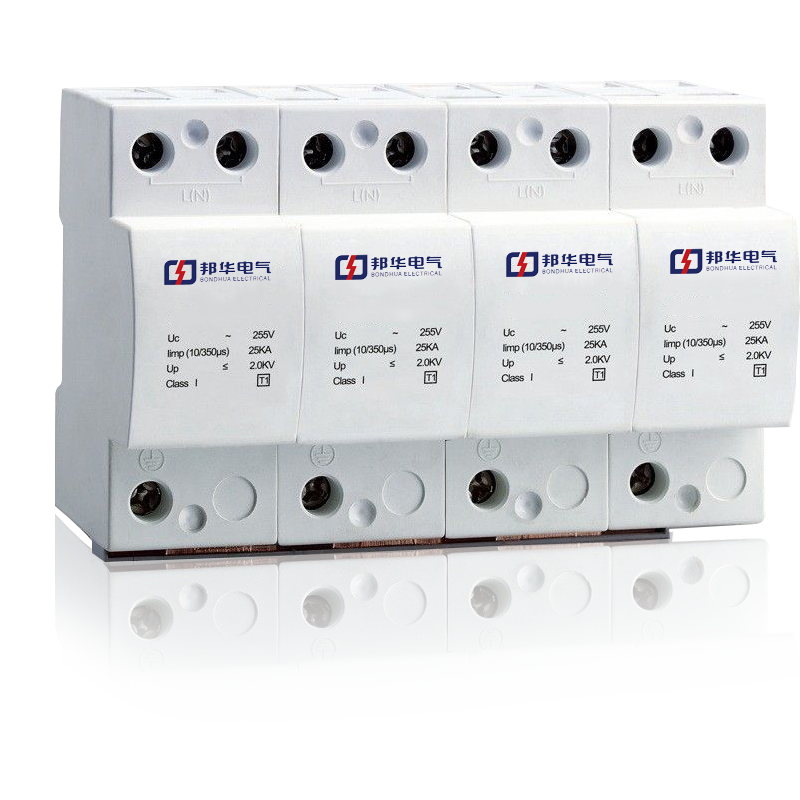

EPPT115-385-4P系列高能浪涌保護器
閱讀次數：1515 發布時間：2020-09-01
EPPT115-385-4P系列高能浪涌保護器雷電流泄放能力高，EPPT115-385-4P系列高能浪涌保護器安裝方便，安全可靠，EPPT115-385-4P系列高能浪涌保護器軍工品質，歡迎您來電詢價！
EPPT115-385簡介：
EPPT115-385高能電源浪涌保護器是由多個單片式火花間隙或多個高能限壓芯片組成，適用于T1分類試驗，用于首級防護場合，防止雷擊過電壓或雷電波侵入對交流用電設備的破壞。
EPPT115-385因具有較低的電壓保護水平可滿足復合式需求，也可與C級模塊組合使用而無需在級間加裝退耦裝置。
詳細參數：
| 型號： | 單相 | EPPT1-15-385-2P | EPPT1-40-385-4P |
| 三相 | EPPT1-15-385-4P | EPPT1-40-385-4P | |
| 端口類型 | 一端口 | 一端口 | |
| SPD類型 | b+c復合型 | 開關型 | |
| SPD實驗類別 | T1 | T1 | |
| 電源系統 | TT/TN/IT | TT/TN/IT | |
| 最大持續運行電壓Uc | 385VAC | 385VAC | |
| 沖擊電流In | 15kA(10/350μs) | 40kA(10/350μs) | |
| 電壓保護水平UP | 1.5kV | 2.3kV | |
| 過流斷路裝置 | 內置 | 內置 | |
| 遙信報警 | 常開/常閉觸點端子（可選） | ||
| 連接導線 | 16~35mm2 | ||
| 外形尺寸 | 144x95x67mm(4P) 72x95x67mm(2P) | ||
| 安裝方式 | 35mm標準導軌安裝 | ||
| 外殼防護等級 | IP20 | ||
| 工作環境條件 | 溫度范圍：-40℃~+70℃；濕度范圍：30%~85%（25℃） | ||
安裝使用條件
1.已有可靠接地系統，在配電柜(避雷器安裝處)的接地樁(條)上進行接地電阻的測定,電阻應符合相關規范要求。( 或滿足國家、部級標準)。
2配電柜中應留有安裝避雷器的空間,水平寬度為18x4 ( 72 ) mm，上下寬度為大于1 50mm(考慮接線的方便) , 前后為大于100mm ,同時應有長為大于72mm的Q型導軌,以固定避雷器。
3.配套的配電柜應滿足國家相關產品標準。
注: L為電源相線; N為電源零線; PE為地線。
1.相線用6- 25mm2紅色/綠色/黃色導線連接;
零線用6- 25mm2黑色導線連接;
地線用16- 35mm2黃綠色導線連接。
2.為防止短路，在避雷器的上端應安裝相應的，曲線C的空氣開關。
安裝注意事項
1.應檢查空開關已經合閘導通，以保證SPD處于運行狀態;
2.不要在雷雨天安裝。
