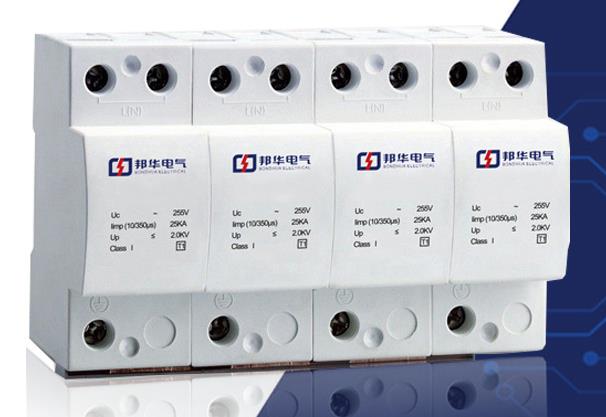

CTR-80N/4P 防雷浪涌保護器 CTR-100N/4P
閱讀次數：1702 發布時間：2020-09-01
CTR-80N/4P 電涌保護器質量保證！CTR-80N/4P 電涌保護器價格低，質量好！CTR-80N/4P 電涌保護器脫扣靈敏，遇流量大。歡迎來電咨詢！
CTR-N/4P或3P+ N/ E相交流電源電涌保護器
良好的防雷電性能、安規性能和特殊的結構,能夠滿足三相交流電源系統的安裝維護要求。完善的技術和設計確保了該系列產品運行的安全可靠性。
CTR-N/4P或3P +N系列三相交流電羽電涌保護器是模塊式產品的主要系列之- - .該組件有良好的防雷電性能。安規性能和特殊的結構要求,能夠滿足三相交流電源系統的安裝維護要求，完善的技術和設計確保了該系列產品運行的安全可靠性。此系列產品適用于保護晶受雷擊的三相供電系統.可根據不同通流量作為-.二、三級保護器使用。該產品采用并聯保護方式。通流能力強.引入了獨特的長壽命技術,避免了同類產品易分化失效的問題。模塊采用大冗余量設計,加強了保護功能。使得最大放電電流可達200kA.模塊外殼采用高性能阻燃材料及劣化自動脫離裝置。徹底避免爆炸和火災,實現劣化自動檢測和保護功能。同時該產品可選裝報警遇控接點,可加裝雷擊計數器.
長壽治，不易劣化失效;
嚴格的TOV及脫扣試驗。確保器件本身的安全性;
內部元件采用大冗余量設計通流量大 ，最大可達200kA :
外殼采用絕緣阻燃材料，密封結構設計，符合UL94.V0 ;
故障狀態指示，及時報告產品劣化狀況;
可達裝正信接點?？梢酝ㄟ^此接點進行遠程監控。
詳細參數：
型號 | CTR-80N/4p | CTR-100N/4P |
SPD保護符合EN61643-11 | Type 2 | Type 2 |
SPD安裝類別符合EN 61643-1 | Class ll | Class ll |
保護級別符合DIN VDE0675-06 | B | B |
相數 | 3 | |
安裝方式 | 并聯 | |
額定工作電壓 Un | 380V | |
最大交流持續工作電壓 U | 385v | |
最大直流持續工作電壓Uc | 5oov | |
標稱放電電流〔8/20us ) I. | 80kA | 100kA |
最大放電電流(8/20us ) Imax | 15OkA | 200kA |
殘壓(5kA ，8/20us) Ur | 79ov | 79ov |
電壓保護水平 Up | 2.4kV | 3.5kV |
響應時間 tA | <5ns | |
漏電流 I | <5uA/相 | |
TOV故障電壓 Ur | 470V/5sec | |
保護模式 | 4P或3P+N | |
內置故障永久斷開裝置 | 有 | |
失效指示功能 | LED狀態指示 | |
壓線螺絲 接線端子/遙信接口 | M5/M2 | |
螺絲緊固扭矩接線端子/遙信接口 | 6Nm/o.2Nm | |
連接導線截面積 | 16-50mm' | |
安裝軌道 | 35mmDin rail EN 60715 | |
溫度范圍 | -40'C~ +80°c | |
防護等級 | IP20(符合IEC 60529/EN 60529) | |
絕緣外殼材料 | 阻燃PC | |
阻燃等級 | 符合UL94-vo | |
遙信接點（最大允許工作電壓/電流） | DC3ov/75mA | |
模塊總體尺寸 | 144mmx70mmx88mm | |
相關產品型號：CTR-80N/4P、CTR-100N/4P、CTR-80N/3P+N、CTR-100N/3P+N
