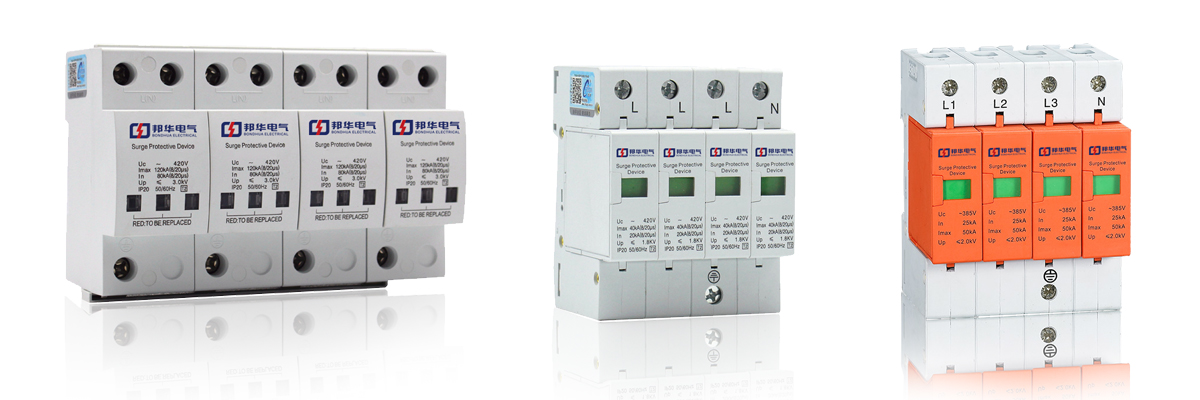

MSP65-385D/4P浪涌保護器具有殘壓低、響應速度快、MSP65-385D/4P浪涌保護器通流容量大(沖擊電流limp為100kA/線)，MSP65-385D/4P浪涌保護器產品壽命長、維護簡單、安裝方便！

MSP系列電源浪涌保護器應用于220/380V配電系統，保護設備免遭大氣雷擊過電壓和系統操作過電壓的損壞。產品采用獨特的老化能量控制技術，保證在小電流和大電流沖擊作用下，產品不爆炸。不自燃。MSP系列產品為單片結構，每片單獨包裝，用戶可根據需要自由組合成2XMSP□□(單相)，3xMSP□□(零地共用三相).4xMSP□□ (零地分開三相)

產品選型/參數

丨產品描述丨

      采用 MOV-MOV (Metal Oxyd Varistro 金屬氧化物避雷器)TUR PV電涌保護器，可以將過電壓限制在電壓保護水平值的范圍內。我們?cè)跇?biāo)準和使用指南中推薦的電涌保護器，采用全模式保護( + 和 - ，+ 和地，- 和地)。每個電涌保護器均可采用遙信輔助觸點(可選擇)提供 TUR 的工作狀態。

·標稱電壓：230/400V AC

·極數：1，2，3 和 4極

·最大放電電流 Imax(8/20μs)：20、40、70和100kA

·沖擊電流 limp(10/350μs)：25、50kA

·電壓保護水平 Up：1.3 ... 2.3kV

·標準：IEC 61643-1/EN 61643-11，GB 18802.1

·環境溫度：-40 ~ + 80℃

·結構特點：插拔式模塊，安全儲備保護，工作指示窗，遠端遙信觸點

·保護對象：交流總配電、逆變器交流側設備、追蹤系統交流配電

   SPD的內部核心是一個氧化鋅壓敏器件，氧化鋅是由晶粒組成，晶粒被具有P-N結半導體結構的晶界層隔開，這些晶界層決定了壓敏電阻的V-I特性。當浪涌電流通過壓敏電阻超過了它的承受能力時，瓷體中將有部分晶界層被損壞，致使壓敏電壓下降，嚴重時將被擊穿。隨著放電次數的增加，性能逐漸下降，當失效損壞時，往往是短路的形式。當突發性的特大浪涌通過SPD時，熱量還來不及傳遞到熱熔斷機構，氧化鋅壓敏器件就已經損壞，如果是炸裂性損壞，放電通路自然被切斷，如果短路性損壞，由于熱量沒達到熱熔斷切斷電源，此時，必須依靠熔斷器或斷路器切斷電源。

產品型號：MSP120-385YD、MSP100-385YD、MSP80-385YD、MSP65-385YD、MSP40-385YD

產品型號：MSP40-275D／C+D、MSP40-385D／C+D

產品型號：MSP80-275D-B+C、MSP80-385D-B+C、MSP65-275D-B+C、MSP65-385D-B+C

產品型號：MSP65-320D、MSP-65-385D、MSP40-320、MSP40-385、MSP20-320、MSP20-385

產品型號：MSP120-385D、MSP100-385D、MSP80-275D、MSP80-385D

產品型號：MSP300-255NPE、MSP150-255NPE、MSP120NPE、MSP65NPE

產品型號：MSP40-385 50V、MSP40-385 75V、MSP40-385 150V、MSP40-385 270V、MSP40-385 550V、MSP40-385 690V、MSP40-385 1000V、MSP80-385D 690V、MSP80-385D 1000V、MSP100-385D 690V、MSP100-385D 1000V、MSP120-385D 690V、MSP120-385D 1000V
