ZGG15-385(2+0)Tr浪涌保護器具有殘壓低、響應速度快、通流容量大，ZGG15-385(2+0)Tr產品壽命長、  維護簡單、安裝方便！ZGG15-385(2+0)Tr浪涌保護器十五年防雷經驗，技術可靠,ZGG15-385(2+0)Tr避雷器,應用范圍廣,  價格合理.防雷器,產品精良,性能優越!十年如一日,用心塑造安全!

概述

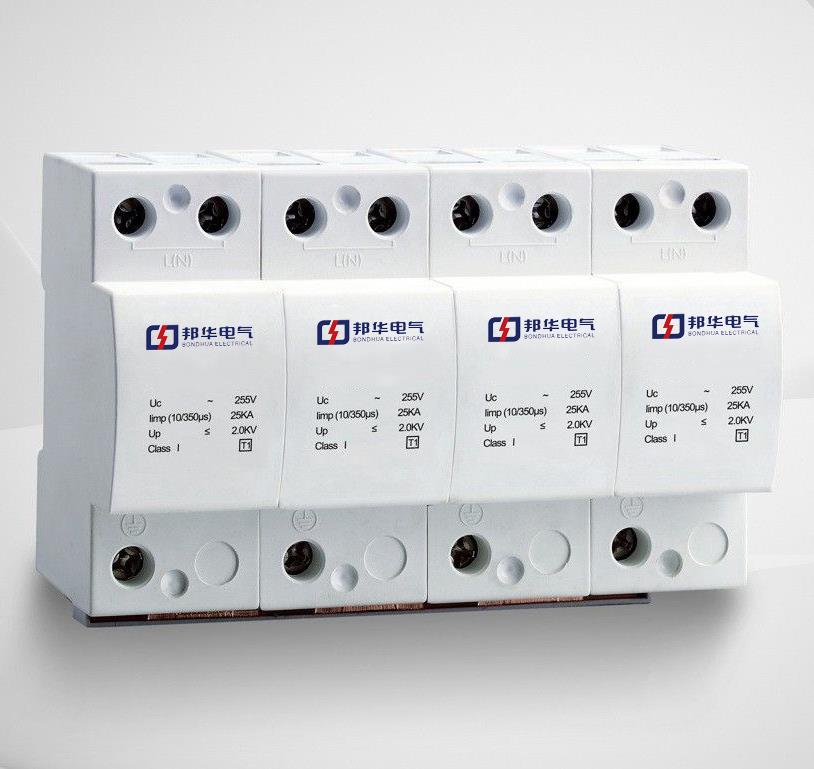

       ZGG15-385Tr 型電源模塊浪涌保護器是用于第一級的電源模塊浪涌保護器，由壓敏電阻型電源模塊組成，用于L/N-PE、L-N的保護。該電源模塊浪涌保護器應用于低壓交流配電系統，并聯在交流供電電源與系統設備之間，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的浪涌脈沖及瞬間過電壓對設備的損壞。

技術指標

執行標準

       IEC 61643-1:2005 低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法

       GB 18802.1-2011 低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法

       YD/T 1235.1-2002 通信局（站）低壓配電系統用電涌保護器技術要求

       YD/T 1235.2-2002 通信局（站）低壓配電系統用電涌保護器測試方法

外型結構

各級SPD選擇的參數

（1）SPD-1

第一級電涌保護器SPD1若安裝在某建筑物總配電室，用三片開關型電涌保護器就能滿足系統的要求，我國現行的供電方式即使整個供電系統采用TN-S方式，而在總配電室N與PE是一個接地點，如此在配電機房總配電柜安裝三片開關型SPD就能起到作用。N到地之間可以不加。

SPD-1選擇的參數建議如下：

最大持續運行電壓：Uc=440V

最大放電電流：一般按規范要求進行計算設計或參考標準中要求

保護電平：Up≤2.5KV

響應時間：tA≤100ns

（2）SPD-2

第二級電源電涌保護器是應用最廣泛的一個產品，雷電電磁脈沖能對LPZ1區電源線入侵產生20KA以上的雷電流情況不多，因此第二級SPD作為限壓型電涌保護器額定通流量In定位為20～40KA。

SPD-2建議技術參數選擇如下：

最大持續運行電壓：Uc=260～320V

額定放電電流（8/20μs）In=20KA

最大放電電流（8/20μs）Imax=40KA

保護電平：Up≤1.5KV

響應時間：tA≤25ns

（3）SPD-3

第三級電源電涌保護器一般安裝于重要設備的前端，所謂細保護。

SPD-3建議技術參數選擇如下：

最大持續運行電壓：Uc=255V

標稱放電電流（8/20μs）： In L→N 3KA N→PE 5KA

電壓保護級別Up：L→N≤1.25KV L→PE≤1.5KV

響應時間：tA≤25ns

相關主產品型號：ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；
