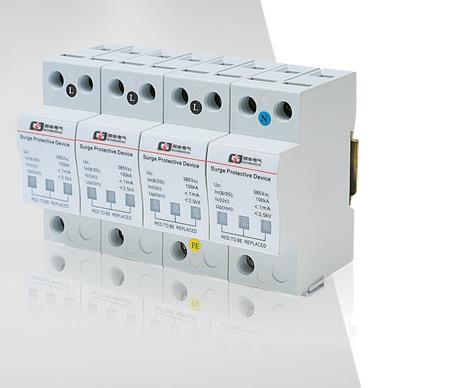

 ZGG80-385(3+1)(TY)型電源模塊浪涌保護器

概述

       ZGG80-385(3+1)(TY)型電源模塊浪涌保護器由壓敏電阻型電源模塊和氣體放電管型電源模塊組成，可用于電源系統的第一級、第二級保護。該電源模塊浪涌保護器具有過熱、過流保護、失效指示和凱爾文接線端子。

技術指標

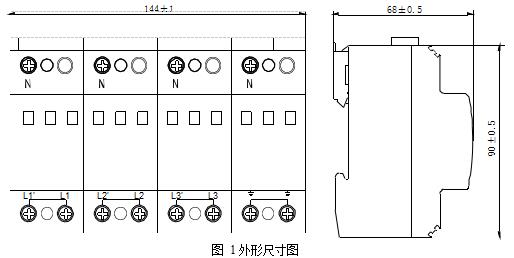

外型結構

執行標準

       IEC 61643-1:2005 低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法

       GB 18802.1-2011 低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法

       EN 60950-1:2006 信息技術設備  安全  第1部分：通用要求

       YD/T 1235.1-2002 通信局（站）低壓配電系統用電涌保護器技術要求

       YD/T 1235.2-2002 通信局（站）低壓配電系統用電涌保護器測試方法

浪涌保護器之間的配合關系：

一是，伏安特性配合

這種方法基于浪涌保護器的靜態伏安特性，適用于限壓型浪涌保護器的配合。該法對電流波形不是特別敏感，也不需要去耦元件，線路上的分布阻抗本身就有一定的去耦作用。

二是，使用專門的去耦元件

為了達到配合的目的，可以使用具有足夠的浪涌耐受能力的集中元件作去耦元件（其中，電阻元件主要用于信息系統中，而電感元件主要用于電源系統中）。如果采用電感去耦，電流陡度是決定性的參數。電感值和電流陡度越大越容易實現能量配合。

三是，用觸發型的浪涌保護器配合

觸發型的浪涌保護器可以用來實現浪涌保護器的配合。觸發型浪涌保護器的電子觸發電路應當保證被配合的后續浪涌保護器的能量耐受能力不會超出。

只要對于所有的浪涌過電壓和過電流，浪涌保護器保護系統中任何一個浪涌保護器所耗散的能量不超過各自的耐受能力，就實現了能量配合。前級浪涌保護器的泄流能力應比后級的大得多。去耦原件采用集中元件，也可以利用兩級浪涌保護器之間連接導線的分布電感。最后一級浪涌保護器的限壓應小于被保護設備的耐受電壓。

相關主產品型號：ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；
