ZGG60-385(2+0)(TY)型電源模塊浪涌保護器

概述

       ZGG60-385(2+0)(TY)型電源模塊浪涌保護器由壓敏電阻型電源模塊和底座組成，用于 L/N-PE 的第二級保護。該模塊具有防反插的功能。該電源模塊浪涌保護器具有過熱保護和失效指示。

技術指標

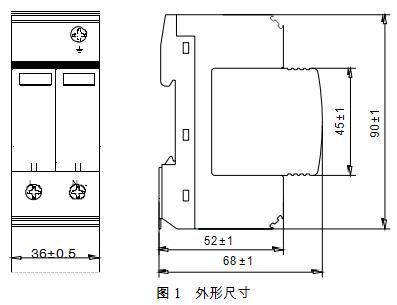

外型結構

執行標準

       ZGG60-385(2+0)(TY)型電源模塊浪涌保護器使用說明書

       GB  18802.1-2011、Q/75875187-9·2—2011。

各種系統的浪涌保護器接線方式

不同的場合有不同的用電需求，所以衍伸出來很多的電源系統，除了我們常見的單相系統外，還有TT系統、TN-C系統、TN-S系統等，因此浪涌保護器也開發了不同的型號來對應這些電源系統。

單相系統中浪涌保護器的接線圖，2P浪涌保護器都是以此為標準設計的，單相三線，上面兩孔L口接火線，N口接地線，下面的PE口接地線。

TT系統中浪涌保護器的接線圖，TT系統是電源系統有一點直接接地。設備外露導電部分的接地與電源系統的接地電氣上無關的系統。科佳電氣產品中的3P+1浪涌保護器都是以此為標準設計的，三相四線，上面三個L口分別連接三條火線，下面的N口接PEN線，右側的PE接地線。

TN-C系統中浪涌保護器的接線圖，TN-C系統是干線部分保護零線與工作零線完全共用的系統，適用于無爆炸危險和安全條件較好較好的場所?？萍央姎猱a(chǎn)品中的3P浪涌保護器都是以此為標準設計的，三相四線，上面三個L口分別連接三條火線，下面的PE口接PEN線。

TN-S系統中浪涌保護器的接線圖，TN-S系統是具有作用保護零線，即保護零線與工作零線完全分開的系統,適用于危險性較大或安全要求較高的場所?？萍央姎猱a(chǎn)品中的4P浪涌保護器都是以此為標準設計的，三相五線，上面三個L口分別連接三條火線，右側的N口接零線，下面的PE口接地線。

相關主產品型號：ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；
