SPN S系列型號

SPN SA50

SPN SA50N

SPN SA25

SPN SA15

SPN S160

產品介紹

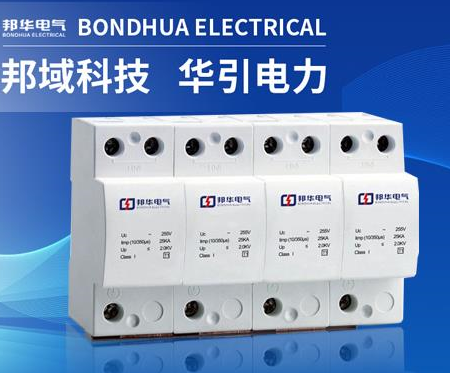

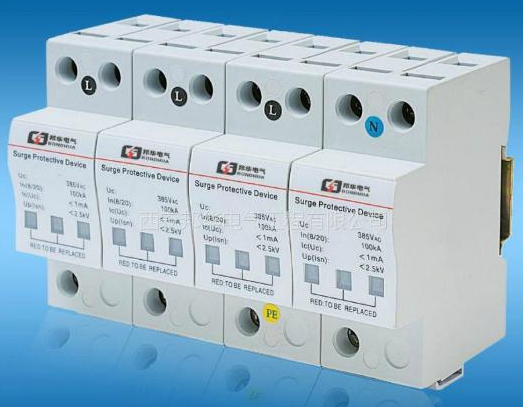

SPN SA系列電壓開關型Ⅰ級模塊化電源電涌保護器SPD，避免普通間隙式SPD浪涌過后滅弧間掉電問題，同時無漏電流(或極小)，泄放能量大，具備很高的雷電流泄放能力，單模塊沖擊電流10/350μs最大可達50KA,可防范直擊雷在內的各種電涌，應用于雷擊風險較高地區設備系統的電源第一級防雷。

產品參數

產品特點

● 選用優質壓敏電阻，性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電通流能力，ns級響應速度。

● 內置過熱斷路裝置。

● 失效檢測指示。

● 遙信報警接口。

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護。

性能指標

SPNSAC適用于電源線路架空電纜輸入的建筑物的總配電柜，建筑物內有室外進出線路輸入的配電箱，安裝于LPZ0——LPZ1區之間，同時要求限制電壓很低的設備配電柜（箱）。

關鍵要點

同軸射頻浪涌保護器被稱為避雷器/浪涌抑制器，是一種重要的電子元件，有助于保護敏感的無線電和帶有外部元件電纜的傳感電子設備免受其他類型電磁脈沖（EMP）浪涌的影響。這些部件的基本功能是當浪涌超過規定的輸入功率時，使傳輸線路短路接地，同時允許所需信號的平穩運行和通過。將同軸射頻浪涌保護器制成帶有凹凸同軸連接器的同軸組件。一些射頻浪涌保護器被設計成隔板固定裝置，可用于保護模塊外殼免受EMP中其他浪涌的影響，而其他一些可以通過支架嵌入并安裝到外表面。

安裝規范要求

1、安裝位置：V25-B應安裝于機房的低壓主配電柜內，它并聯于主斷路器的出線側。

2、防雷器與供電系統的連接線長度應小于50cm.防雷器與地線長度也小于50cm.

3、導線截面的選擇（依據VDE0100標準） 單位：mm2

4、由于V25-B/3+NPE/FS的特點，建議在防雷器前串接一后備空開，建議空開的容量為32A，A類空開（如Siemens 5sx2332-5）.

5、FS的接線安裝共有三個接線端口，其中1-2接線端為常閉觸點，1-3為常閉觸點，根據用戶報警裝置的不同，連接不同的接線端。

注意：不可將已保護的線路與未保護的線路或地線并行布線。
