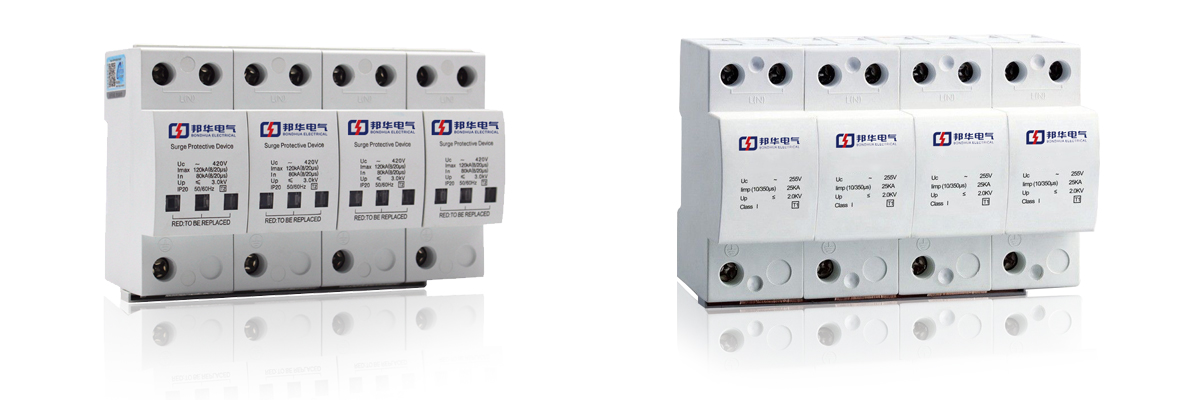

UPT-VSF50-DC110? 系列低壓直流電源浪涌保護器
閱讀次數：1279 發布時間：2020-09-09
UPT-VSF50-DC110系列低壓直流電源浪涌保護器具有殘壓低、響應速度快、通流容量大，產品壽命長、UPT-VSF50-DC110維護簡單、安裝方便！十五年防雷經驗，技術可靠, UPT-VSF50-DC110避雷器,應用范圍廣, 價格合理，產品精良,性能優越!用心塑造安全!
應用
VSF50-DC系列低壓直流電源浪涌保護器一般用于直流供電系統的暫態過電壓保護，也可為較低工作電壓的交流設備提供保護，安裝固定于35mmDIN標準導軌。另有適用于不同規格工作電壓和不同放電電流的產品供應，詳情請致電本公司客服部。
設計特征
內部元件采用大冗余量CategoryC3高能量并聯設計;
多級混合并聯和正弦波跟蹤專利技術;
每一個MOV模塊都具備獨立的熱熔斷保護，以確保產品最大的安全可靠性;
設計、制造、測試符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEEC62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC 285.6
●-GB 18802.1-2002
VSF50-DC系列低壓直流電源浪涌保護器性能指標
產品商標/型號 | UPT-VSF50-DC12 | UPT-VSF50-DC24 | UPT-VSF50-DC48 | UPT-VSF50-DC110 |
安裝方式 | 并聯 | 并聯 | 并聯 | 并聯 |
額定工作電壓Un | DC/AC12V | DC/AC24V | DC/AC48V | DC/AC110V |
最大持續運行電壓Uc | DC/AC18/14V | DC/AC38/30 | DC/AC85/60V | DC/AC170/130V |
標稱放電電流(8/20us)In | 10KA | 20KA | 40KA | 50KA |
最大放電電流8/20μs)Imax | 20KA | 40KA | 80KA | 100KA |
殘壓(3kA8/20us)Ur | <52V | <98V | <163V | <600V |
電壓保護水平Up | ≤0.15kV | ≤0.3kV | ≤0.6kV | ≤1.0kV |
響應時間t, | <5ns | <5ns | <5ns | <5ns |
漏電流L | <1μA/相 | <1μA/相 | <1μA/相 | <1μA/相 |
內置故障永久斷開裝置 | 有 | 有 | 有 | 有 |
狀態顯示 | 有 | 有 | 有 | 有 |
運行故障報警接點 | 選裝 | 選裝. | 選裝 | 選裝 |
相對濕度范圍 | 0-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing |
運行頻率 | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz |
運行溫度 | -40Cto+65C | -40Cto+65C | -40Cto+65C | -40Cto+65C |
外形尺寸 | 90mmx36mmx65mm | 90mmx36mmx65mm | 90mmx36mmx65mm | 90mmx36mmx65mm |
接線尺寸 | ≤25mm' | ≤25mm' | ≤25mm2 | ≤25mm' |
