CGNU1-B/100/420/4P 電涌保護器(T2級)
閱讀次數：1131 發布時間：2020-09-10
◆產品說明:
CGNU1系列電涌保護器(以下簡稱SPD)適用于交流50/60HZ,額定電壓至380V的IT、TT、 TN-C、 TN-S、TN-C-S,等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1:1988-02標準的第1級電涌保護器。B類電涌保護器。SPD具有共模(MC)和(MD) 差模保護方式。SPD符合GB1 88802.1/1EC61643-1.
◆工作原理:
1、SPD為一 端口，能觸電保護,戶內式，固定安裝，電壓限制型。
2、SPD內置脫離器，當SPD因過熱、擊穿失效時，脫離器能自動的將其網上脫離，同時給出指示信號。正常I作時可視窗口顯示綠色，失效脫離后顯示紅色。
3.、每線最大放電電流Imax可達成100kA.
◆安裝:
1、安裝在LPZOA或者L PZOB區與LPZ1區交界處,采用35mm的標準安裝，連接銅質導線為6-35mm2.
2、通常安裝在進線低壓主配電柜處。
3、接地線應采用10mm
2以上的雙色導線，長度不得超過500mm。
4、為了防止電涌保護器失效后影響電網正常運行，聯于L線保護器應該串聯一個熔斷器或斷路器 (注: 依據標準電流IN選擇)。

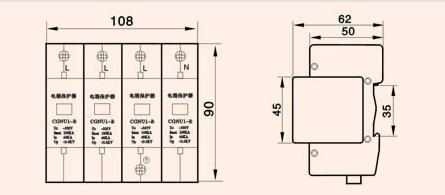

◆外型尺寸圖:

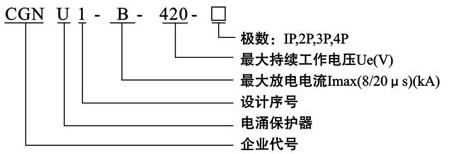

◆型號含義：
◆技術參數：
型號規格 | CGNU1-B/100 | CGNU1-B/80 | CGNU1-B/60 | |||||||||
極數 | 1P | 2P | 3P | 3P+N | 1P | 2P | 3P | 3P+N | 1P | 2P | 3P | 3P+N |
電網運行電壓Un(V) | 220 | 380 | 220 | 380 | 220 | 380 | ||||||
最大持續工作電壓Uc(V) | 420 | 420 | 420 | |||||||||
電壓保護水平Up(kV)< | 3 | 2.5 | 2.2 | |||||||||
最大放電電流 | 100 | 80 | 60 | |||||||||
標稱放電電流 | 60 | 40 | 30 | |||||||||
響應時間ns | <25 | |||||||||||
防護等級 | IP20 | |||||||||||
用途 | 進線-級保護 | |||||||||||
CGNU1-B/60/4P、CGNU1-B/100/4P、CGNU10-25/4P、CGNU1-B/100/4P、CGNU1-B/160/4P、CGNU1-B/120/4P、CGNU1-C/40/4P、CGNU1-D/20/4P、CGNU1-B/80/4P、CGNU5-B/40/4P
