CGNU10-25 電涌保護器(T1級)
閱讀次數：1550 發布時間：2020-09-10

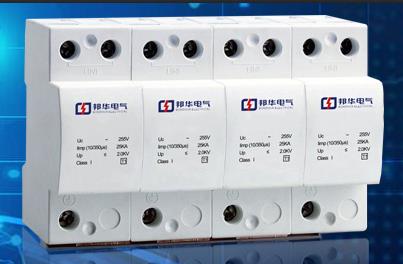

CGNU10-25電涌保護器(T1級)應用范圍廣, 價格合理，產品精良,性能優越!十年如一日,用心塑造安全!
◆產品說明:
CGNU10-25電涌保護器(T1級)是按SPD |級分類試驗要求設計的復臺式防雷器可用于電源線路的負載設備第一、二級防護,防止低壓設備受到過壓干擾甚至直擊雷破壞,應用于防雷分區LPZ0A-2界面。開關型復合式防雷器是依據IEC61643-1和GB18802.1標準設計制造，具有很高的雷電流泄放能力，單模塊沖擊電流最大可達25KA (10/350μs)。 可廣泛應用于雷擊風險較高地區的設備系統電源第一級防雷保護， 可組合后用于單/三相供電線路。
◆工作原理:
1、SPD為一 端口，能觸電保護,戶內式，固定安裝，電壓限制型。
2、CGNU10-25浪涌保護器 SPD內置脫離器，當SPD因過熱、擊穿失效時，脫離器能自動的將其網上脫離，同時給出指示信號。正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。
3.、每線最大放電電流Limp可達成50kA.
◆CGNU10-25防雷器功能特點:
1:標準35mm導軌安裝,結構緊湊，雙接線端(凱文方式)。
2:配有劣化狀態指示燈(紅燈亮,防雷器故障，需及時更換)。方便安裝與維護。
3: B+C級保護,泄放能量大，殘壓低。 (每線limp25KA Up≤2500V)
4:采用獨有自點火技術，無I頻續流無漏電流，安全系數高。
5:核心部件采用抗氧化、耐電弧燒蝕、性能優異的特殊合金材料制成，抗環境能力強，使用壽命長。
◆CGNU10-25避雷器安裝:
1、安裝在LPZOA或者L PZOB區與LPZ1區交界處,采用35mm的標準安裝，連接銅質導線為6-35mm2.
2、通常安裝在進線低壓主配電柜處。
3、接地線應采用10mm2以上的雙色導線，長度不得超過500mm。
4、為了防止電涌保護器失效后影響電網正常運行，聯于L線保護器應該串聯一個熔斷器或斷路器 (注: 依據標準電流IN選擇)。

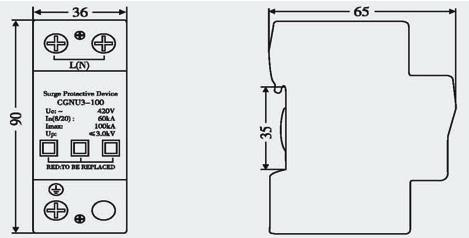

◆外型尺寸圖:

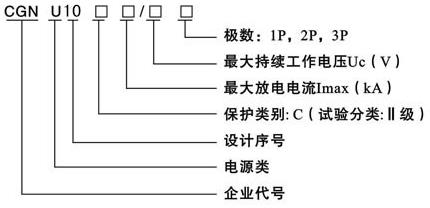

◆型號說明：
◆技術參數：
型號 | CGNU10-25 | cGNU10-40 |
依據EN 61643-11,SPD | 1級 | 1級 |
依據IEC61643-1,SPD | Ⅰ級 | Ⅰ級 |
額定電壓(最大持續工作電壓) uc | 275V/320V/385V/420V/44ov | 275V/320/385/420V/44ov |
雷電沖擊電流(10/35ous)imp | 25kA | 40kA |
電壓保護水平up | ≤2.5kV | ≤2.5kV |
uc時工頻續流遮斷能力[L-N]Ifi | 25kArms | 25kArms |
續流抑制/選擇性 | 預期續流到25kArms時,32A熔絲不跳 | 預期續流到12.5kArms時,32A熔絲不跳 |
響應時間tA | <100ns | <100ns |
最大后備熔絲(L) | 315A gL/gG | 315A gL/gG |
最大后備熔絲(L-L) | 125A gL/gG | 125A gL/gG |
最大后備熔絲時短路耐受能力 | 25kArms | 25kArms |
工作溫度范圍Tu | -40c...+80℃ | -40·c...+80℃ |
最小安裝導線截面積 | 10mm2多股線/軟線 | 1omm2多股線/軟線 |
最大安裝導線截面積(L1,L2,L3,N,PE) | somm2多股線/35mm2軟線 | somm2多股線/35mm2軟線 |
安裝方式 | 35mm DIN軌，依據EN 50022 | 35mm DIN軌，依據EN 50022 |
外殼材料 | 紅或白色熱塑性材料,UL 94-0 | 紅或白色熱塑性材料，UL94-0 |
防護等級 | ip 20 | ip 20 |
相關產品型號：CGNU10-25 電涌保護器(T1級) 、CGNU1-B/60/4P、CGNU1-B/100/4P、CGNU10-25/4P、CGNU1-B/100/4P、CGNU1-B/160/4P、CGNU1-B/120/4P、CGNU1-C/40/4P、CGNU1-D/20/4P、CGNU1-B/80/4P、CGNU5-B/40/4P
CGNU10-25 電涌保護器(T1級) 具有殘壓低、響應速度快、通流容量大，產品壽命長、CGNU10-25維護簡單、安裝方便！十五年防雷經驗，技術可靠！
