SPN S100/4P 避雷器
閱讀次數：1451 發布時間：2020-09-10
SPN S100/4P 避雷器
浪涌防護器，亦稱避雷器、避雷器，是作為各種光電裝置、儀器儀表以及通信線路獲取安全性保障的半導體裝置。依賴在溝通5060Hz，千瓦電流380V下列的輸電裝置，保障間接火災、直擊雷或是其他瞬時過電流引發的浪涌。局限在大家庭、第三產業以及制造業行業的浪涌維護建議。有相對相、相對地、相當中性線、中性線對地和組合保護方式。
SPN S 產品特點
?高能電涌保護 ?內置瞬間過流斷路裝置
?遙信電涌保護 ?可插拔更換防雷模塊
?失效檢測指示 ?單模塊放電電流10~40KA
?標準模塊化 ?安裝內置過熱斷路裝置
?ns級反應速度 ?插拔防呆設計
SPN S100/4P 過電壓防雷器參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
SPN S100/4P 避雷器使用安裝要求
1）安裝SPD之后，在無電涌發生時，SPD不應對電氣（電子）系統正常運行產生影響。
2）安裝SPD之后，在有電涌發生的情況下，SPD能承受預期通過的雷電流而不損壞，并能箝制電涌電壓和分走電涌電流。
3）在電涌電流通過后，SPD應迅速恢復高阻狀態，切斷工頻續流。

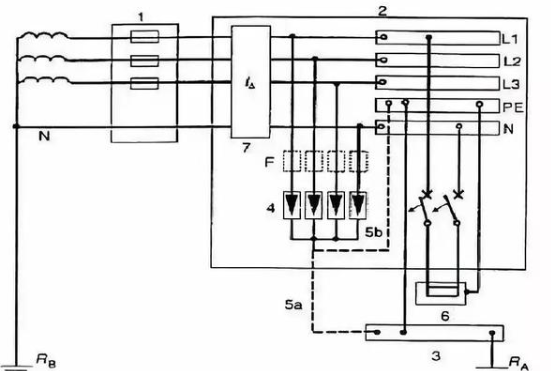

線路圖
SPN S100/4P 防雷器相關型號
SPN S100N/4P 、SPN S100、SPN S160 、SPN S4100 、SPN S3100
SPN S100/4P 避雷器應用
SPN S100/4P 避雷器的作用是用來保護電力系統中各種電器設備免受雷電過電壓、操作過電壓、工頻暫態過電壓沖擊而損壞的一種電器。SPN S100/4P 防雷器的類型主要有保護間隙、閥型防雷器和氧化鋅防雷器。保護間隙主要用于限制大氣過電壓，一般用于配電系統、線路和變電所進線段保護。閥型防雷器與氧化鋅防雷器用于變電所和發電廠的保護，在500KV及以下系統主要用于限制大氣過電壓，在超高壓系統中還將用來限制內過電壓或作內過電壓的后備保護。
