電涌ARD-150/4P-275V保護器殘壓低、漏電流小，內置失效脫扣裝置，使用更安全；ARD-150/4P-275V模塊化設計，便于安裝維護；ARD-150/4P-275V為人類的生命安全保駕護航！

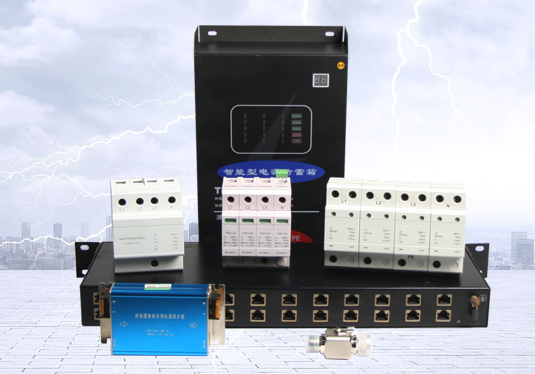

電涌ARD-150/4P-275V 產品介紹

電涌保護器（簡稱 SPD），ARD-80、ARD-40、ARD-20電涌保護器適用于交流 50/60Hz，額定電壓 400V以下的供電系統中，用于第二級電源設備的保護。適應于工業、建筑、民航、金融、證券、數據中心、電信、機房、港口、軌道等系統的電源防護及信號防護，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的電涌脈沖及瞬間過電壓對設備的損壞。

ARD-系列參數

選擇浪涌保護器SPD時主要考慮的因素如下：

（1）確定SPD的電壓保護等級up。電壓保護等級up是指在額定放電電流作用下，浪涌防護器（SPD）兩端的大電壓。一般分為2.5、2、1.8、1.5、1.2、1.0六級，單位為kV。為了保護電氣設備不受過電壓的影響，我們考慮了被保護電氣設備的沖擊耐受電壓，使浪涌保護器的電壓保護水平提高。

（2）SPD采用全保護模式。也就是說，在l——pe和l——nl——l線路之間應安裝浪涌保護器，為線路提供全面的保護。這樣可以保證雷電沖擊在線路間產生過電壓，從而有效地保護電子設備。同時，打開浪涌防護器的全保護模式，釋放能量，避免浪涌防護器啟動差異造成的損壞，延長浪涌防護器的使用壽命。

（3）選擇浪涌保護器的電壓Uc，以實現大型持續運行。大持續運行電壓是指在不改變spd特性和激活spd的情況下，能連續施加在spd上的電壓。

（4）根據現場環境特點，選擇合適的浪涌保護器大放電電流。大放電電流是指浪涌保護器能兩次通過8/20μs電流波的峰值電流，不會損壞浪涌保護器。

執行標準

GB/T18802.1-2011    低壓電涌保護器(SPD) 第1部分 低壓配電系統的保護器性能要求和試驗方法

IEC 61643-11：2011 低壓配電系統的浪涌保護裝置 第11部分：性能要求和試驗方法

TB/T2311-2017         鐵路通信、信號、電力電子系統防雷設備

ARD-150/4P-275V相關型號

ARD-150/4P-275V、ARD-80/4P、ARD-40/4P、ARD-20/4P、ARD-120/4P、ARD-I50/4P、ARD-I25/4P

型號解釋

電涌ARD-150/4P-275V保護器安裝圖

通常安裝ARD-150/4P-275V 產品于設備前端，使電源相線L、零線N分別接入電涌保護器相應接線端子，保證牢固及可靠，由于內置過熱切斷裝置，無須再前置空開或熔絲，同時將電涌保護器接地端與地線作良好電氣連接。
