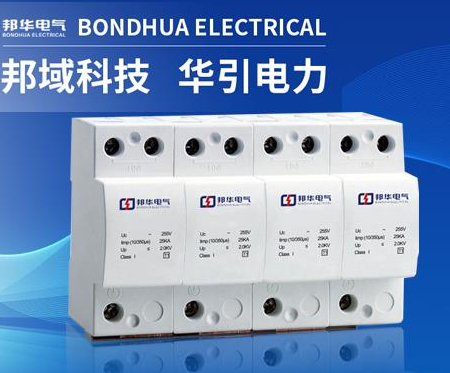

BEC-40C/3P+N  SPD防雷器產品介紹

模塊防雷器SPD的基本電路浪涌保護器的電路根據不同需要，有不同的形式，其基本元器件就是之前介紹的幾種，一個技術精通的防雷產品研究工作者，可設計出五花八門的電路，好似一盒積木可搭出不同的結構圖案。研制出既有效又性能價格比好的產品，是防雷工作者的重任。BEC-40C/3P+N  SPD防雷器自主開發設計，帶故障脫離指示機構，告警指示明顯，高能電涌保護，內置瞬間過流斷路裝置。

BEC-產品參數

標稱放電電流In（kA）：40

最大放電電流Imax（kA）：60（8/20μs）

最大持續工作電壓Uc（V）：385

電壓保護水平Up（kV）：≦2.1

溫度范圍：-40℃~+80℃

遙信功能：可選

老化熱脫口功能：是

外殼：聚酰胺PA6阻燃增強

三相模塊尺寸（長×寬×高）：90×72×73mm

保護模式：L-PE、N-PE

BEC- 系列型號

BEC-40C/4P、BEC-40C/3P+N、BEC-60B/4P、BEC-80B/4P、BEC-100B/4P

BEC-40C/3P+N  產品性能

標稱電壓Un：被保護系統的額定電壓相符，在信息技術系統中此參數表明了應該選用的BEC-40C/3P+N  保護器的類型，它標出交流或直流電壓的有效值。

額定電壓Uc：能長久施加在保護器的端，而不引起保護器特性變化和保護元件的電壓有效值。

額定放電電流Isn：給保護器施加波形為8/20μs的標準雷電波沖擊10次時，保護器所耐受的沖擊電流峰值。

放電電流Imax：給保護器施加波形為8/20μs的標準雷電波沖擊1次時，BEC-40C/3P+N  保護器所耐受的沖擊電流峰值。

BEC-40C  電涌（浪涌）保護器防雷保護級別

由于雷電能量巨大，需要通過分級放電的方式將雷電能量釋放到地面。對于第一級防雷，在發生雷擊的輸電線路上直接放電。二級避雷器是在原避雷器的殘壓區引起雷擊的一種防護裝置。當前一級有大量的雷電能量吸收時，三級避雷器中有一部分是巨大的能量，需要二級避雷器吸收。同時，通過一級防雷裝置的輸電線路會產生雷電電磁脈沖輻射LEMP。當線路足夠長時，感應雷能量變大，需要二級防雷裝置來釋放雷電能量。三級防雷裝置是保護LEMP和通過二級避雷器的剩余雷電能量。

安裝示意圖

BEC-40C/3P+N  SPD防雷器產品應用

　　BEC-40C/3P+N  SPD防雷器可以作為終端設備電源部分的精細電涌保護裝置，可用于雷擊區域LPZ2-3區域或更高界面，廣泛運用于計算機、調制解調器、脈動控制設備、工業控制系統和測量系統，保護它們不受由雷電或開關操作引起的浪涌過電壓的損壞。具體選用BEC-40C/3P+N  SPD防雷器時根據系統工作電壓選用相應產品，有12V、24V、48V、60V、120V、230V六種電壓可選。全面的電涌保護，還需要另外安裝B級防雷器和C級過電壓保護器。
