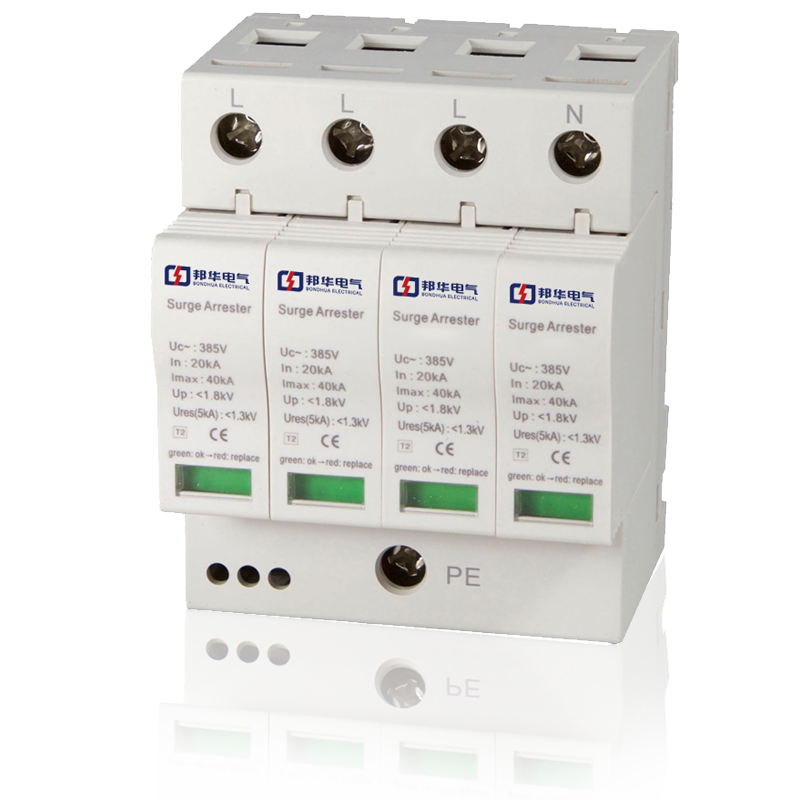

DK-100/4P避雷器——三相四線全面防護

一、DK-100/4P避雷器產品描述：

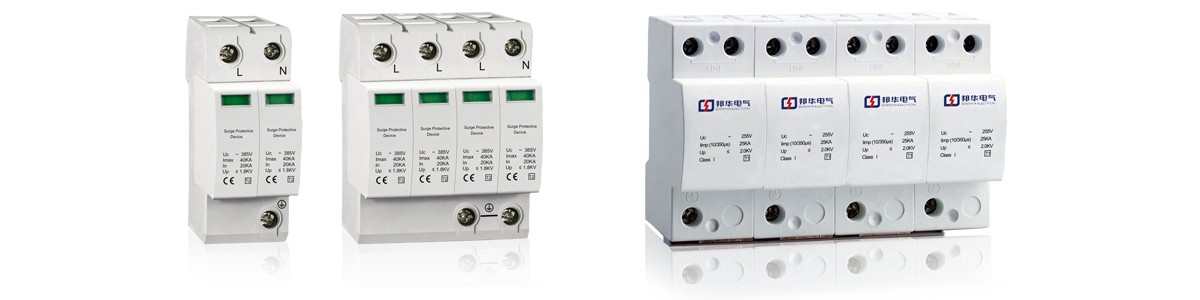

DK-100/4P避雷器、又稱DK-100/4P過電壓保護器，是邦華電氣自主研發生產的模塊化、導軌式低壓浪涌防護設備，隸屬于配電系統核心防雷產品，適配交流50/60Hz、額定電壓380V-400V的供電系統，主要用于LPZ1與LPZ2邊界處配電系統的浪涌防護，可廣泛應用于建筑、工業、電力、通信等多行業的配電箱、配電柜、變電站及工業設備進線端，為各類電氣設備提供全方位的過電壓防護。

DK-100/4P避雷器嚴格符合GB 18802.1-2011國家標準，通過3C認證及專業防雷檢測，資質齊全，由邦華電氣全程把控生產流程，選用優質元器件打造，具備響應速度快、防雷等級高、防護效果穩定、使用壽命長等優勢，可有效抵御直接雷電、間接雷電及其他瞬時過壓引發的浪涌沖擊，避免電氣設備損壞、系統故障等問題，降低設備維護成本，為電氣系統安全運行保駕護航。

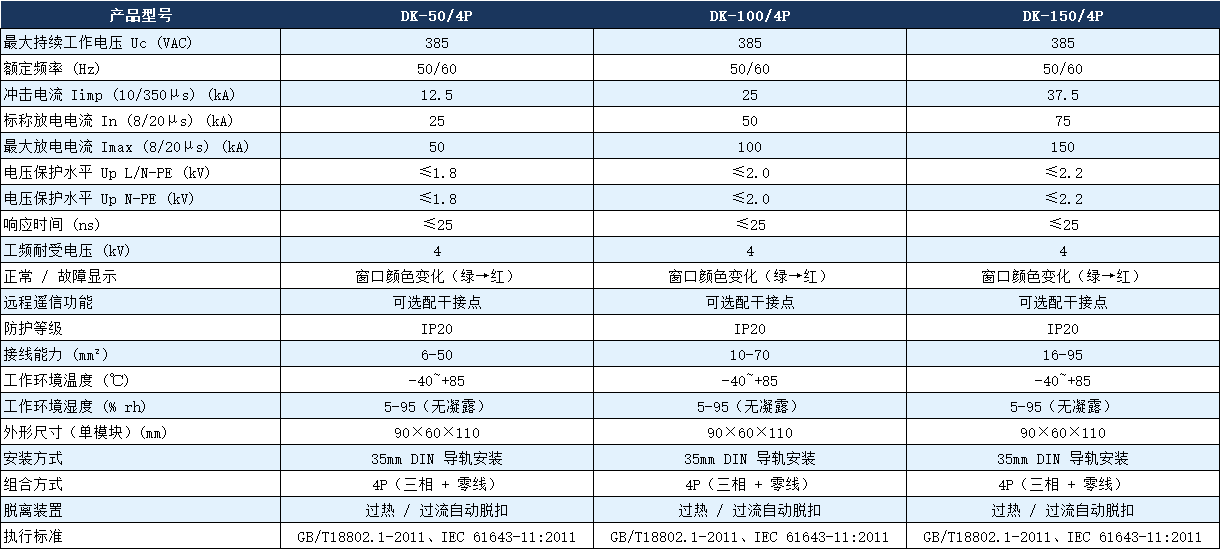

二、DK-100/4P避雷器詳細參數表：

DK-100/4P避雷器采用緊湊型結構設計，外形規整，體積小巧，適配35mm標準導軌安裝，可直接嵌入各類配電箱、配電柜，無需額外改造設備，安裝便捷高效，大幅降低安裝成本與施工難度。DK-100/4P外殼采用阻燃性塑料材質，防火等級達V0級，具備耐高溫、抗老化、耐腐蝕特性，可適應工業車間、戶外配電箱等復雜惡劣的使用環境，長期使用不易損壞。

DK-100/4P內置優質壓敏電阻（MOV）及溫度熔斷器，采用4P極數設計，保護模式為L/N-PE，可全面防護三相四線系統的浪涌沖擊，沖擊放電電流可達100KA，能快速響應瞬時過電壓（響應時間≤25ns），在極短時間內導通分流，將浪涌電壓限制在安全范圍內，避免浪涌電流侵入電氣設備內部造成損壞。同時，產品配備診斷LED指示燈，可直觀顯示DK-100/4P工作狀態（正常、故障），方便采購后的安裝調試與日常維護，無需專業檢測設備即可判斷產品運行情況，降低維護成本。

作為邦華電氣核心防護產品，DK-100/4P避雷器在生產過程中經過多道嚴格檢測，確保每一臺產品都符合質量標準，無質量隱患，可長期穩定運行，適配各類復雜的電氣防護場景，兼顧實用性與安全性，是各行業浪涌防護、過電壓防護的優選產品。

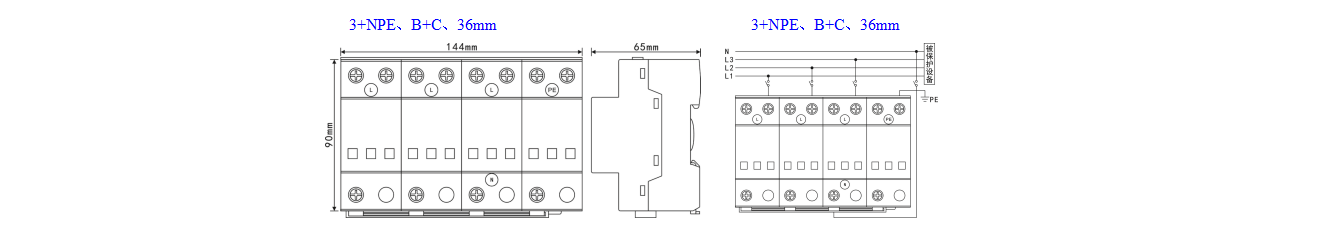

三、DK-100/4P避雷器尺寸圖及接線圖：

詳細尺寸參數：長×寬×高=90mm×65mm×30mm（誤差±1mm），安裝孔間距=50mm，適配35mm標準導軌（導軌厚度2mm-3mm），產品凈重約120g，可直接嵌入配電箱內部，不占用過多空間，適配多種安裝場景。

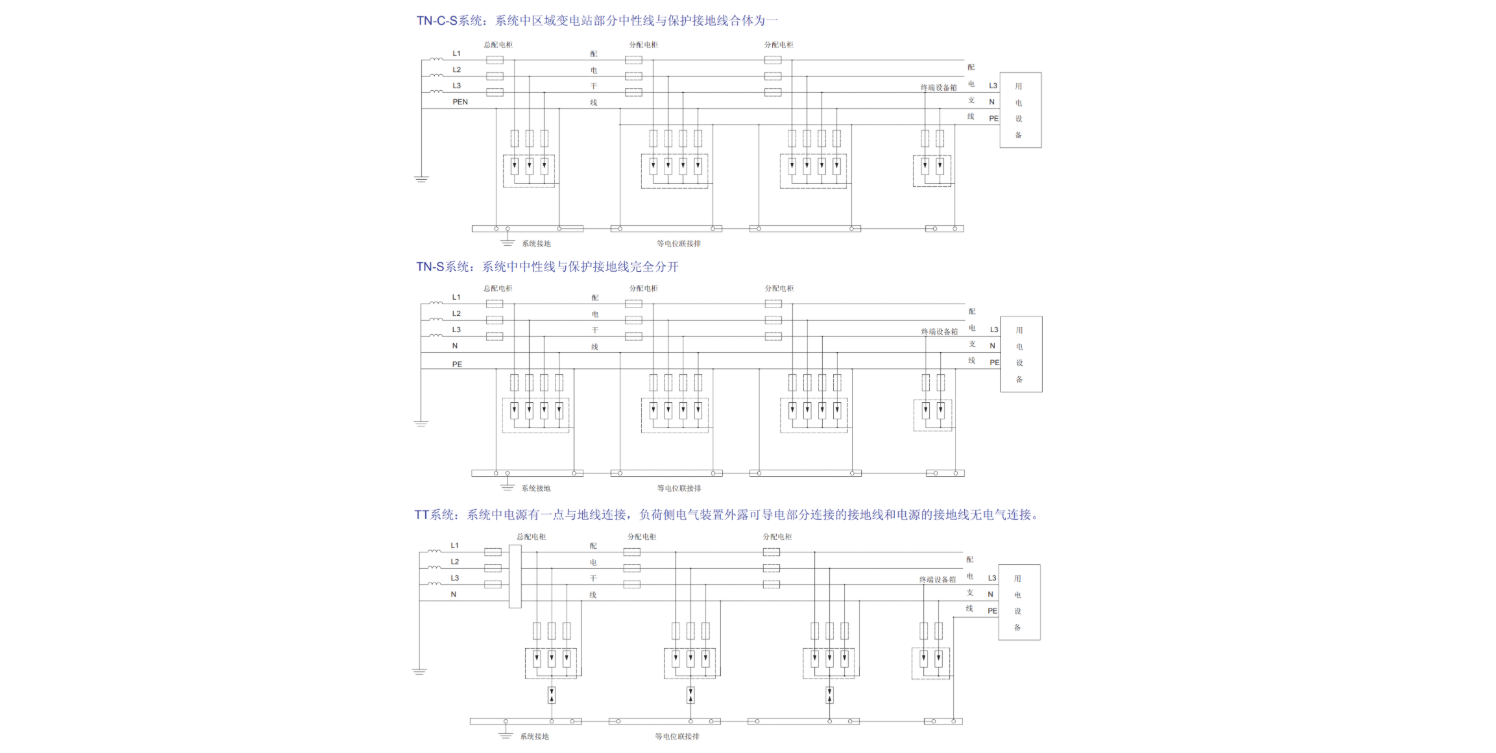

四、系統接線圖：

DK-100/4P避雷器接線簡單便捷，適配三相四線供電系統，采購人員可根據接線圖快速完成安裝接線，無需專業技術人員指導，以下為詳細接線圖及接線說明，同時標注接線注意事項，避免接線失誤導致防護失效。

接線核心說明：

DK-100/4P避雷器為4P極數，保護模式L/N-PE，接線方式為串聯接入供電系統，輸入端（IN）接電網進線（L1、L2、L3、N線），輸出端（OUT）接電氣設備進線端，接地端（PE）可靠接地，接地電阻≤4Ω；接線時需確保接線牢固，避免松動，接線線徑建議選用2.5mm2-4mm2銅芯線，禁止反接、錯接，接線完成后需檢查LED指示燈是否正常（正常狀態為綠燈常亮）。

適配供電系統：

適配TT系統、TN-C系統、TN-S系統等多種低壓供電系統，可廣泛應用于380V三相四線配電場景，滿足不同行業的接線需求。

五、DK-100/4P避雷器分類適配：

DK-100/4P避雷器按應用場景可精準適配多行業，采購人員可按自身行業快速確認適配性，無需額外選型對比，具體分類適配如下：

- 建筑類適配：適配住宅、寫字樓、商場、酒店等民用建筑的低壓配電系統，可安裝在樓層配電箱、總配電柜內，抵御雷擊及電網波動引發的過電壓，保護照明、空調、安防等電氣設備；

- 工業類適配：適配工廠、車間、工業生產線等工業場景，可直接安裝在工業設備進線端、車間配電柜內，抵御工業設備啟停、電網干擾引發的浪涌沖擊，保護機床、變頻器、控制柜等工業設備；

- 電力系統適配：適配變電站、配電房、輸電線路末端等電力場景，可安裝在電力配電箱、變電站進線端，抵御雷電過電壓及電網操作過電壓，保護變壓器、互感器等電力設備；

- 通信類適配：適配通信基站、機房、通信設備進線端，可抵御雷電浪涌及電磁干擾引發的過電壓，保護通信設備、服務器、交換機等，確保通信系統穩定運行。

六、DK-100/4P避雷器選型3大核心原則：

- 按場景選型：明確自身應用行業及供電系統類型，對照本文第五章“DK-100/4P避雷器分類適配”內容，確認DK-100/4P是否適配自身場景（如建筑行業配電箱防護、工業設備進線端防護等）；若為380V三相四線供電系統、需要100KA防雷等級，即可直接選用該型號，無需額外對比其他型號。

- 按參數選型：重點對照第二章參數表，確認核心參數匹配——防雷等級100KA、極數4P、額定電壓380V-400V，結合自身電氣設備的防護需求，確認保護水平、響應時間是否符合要求；同時參考尺寸參數，確認產品可適配自身配電箱安裝空間，避免因尺寸不符導致選型失誤。

- 按質量選型：優先選擇邦華電氣生產的DK-100/4P浪涌保護器，該產品通過3C認證、防雷檢測，符合國家標準，資質齊全，可提供完整的檢測報告及資質文件；拒絕劣質產品，避免因產品質量問題導致防護失效、設備損壞，增加后續維護成本。

七、DK-100/4P避雷器產品優勢：

- 質量過硬，資質齊全：由邦華電氣自主研發生產，嚴格遵循GB 18802.1-2011國家標準，通過3C認證、專業防雷檢測，每一臺產品都經過多道檢測工序，元器件選用優質品牌，防雷效果穩定，使用壽命長達8-10年，可有效杜絕劣質產品帶來的防護失效隱患。

- 性能卓越，防護全面：DK-100/4P防雷等級高達100KA，響應時間≤25ns，保護水平≤2.5kV，4P極數設計可全面防護三相四線系統，內置溫度熔斷器，故障時可自動熔斷切斷回路，避免電源故障，同時配備LED狀態指示燈，維護便捷，適配多種復雜防護場景。

- 安裝便捷，適配性強：采用35mm標準導軌安裝，尺寸緊湊，體積小巧，可直接嵌入各類配電箱、配電柜，無需額外改造設備，接線簡單，采購后可快速完成安裝調試，適配建筑、工業、電力、通信等多行業，一站式滿足不同場景的防護需求。

- 性價比高，成本可控：邦華電氣自主生產，無中間代理商，直接對接采購方，批量采購可享受專屬優惠，同時產品使用壽命長、維護成本低，可有效降低采購方的長期投入，兼顧防護效果與成本控制，性價比遠超同類型產品。

八、采購專屬保障：

- 供貨保障：DK-100/4P浪涌保護器為邦華電氣常規主打型號，現貨供應，常規采購3-5個工作日即可發貨，批量采購可優先安排生產、優先發貨，可根據采購方需求協商縮短供貨周期，確保不影響施工進度；同時支持全國物流配送，全程跟蹤物流狀態，確保貨物安全送達。

- 售后保障：DK-100/4P浪涌保護器質保2年，質保期內免費更換非人為損壞的新品，提供7×24小時專業技術指導（安裝、接線、維護、故障排查），若出現產品質量問題，響應時間不超過2小時，可快速給出解決方案；質保期外提供終身維修服務及元器件更換服務，解決采購后顧之憂。

- 采購服務：配備專屬采購專員一對一對接，為采購方提供DK-100/4P型號咨詢、參數解讀、選型指導、批量報價、資質文件提供等一站式采購服務，全程跟進采購流程，及時響應采購方需求，簡化采購流程，提升采購效率；同時支持定制化需求，可根據采購方特殊場景，調整產品參數（需提前溝通確認）。

- 合規保障：所有產品均符合國家標準，資質齊全，可提供完整的檢測報告、3C認證證書、產品合格證等文件，滿足政府采購、企業采購的合規需求，避免因資質不全導致的采購風險。

九、常見問題解答：

- 問：DK-100/4P浪涌保護器與其他型號（如DK-80/4P）的區別是什么？采購時該如何選擇？

答：核心區別在于防雷等級，本品防雷等級為100KA，適配浪涌沖擊較強的場景（如戶外設備、變電站）；DK-80/4P防雷等級為80KA，適配浪涌沖擊較弱的室內場景。采購時可根據自身場景的浪涌強度，結合電氣設備的防護需求選擇，不確定可咨詢邦華電氣采購專員。

- 問：DK-100/4P浪涌保護器的價格是多少？不同采購量有優惠嗎？

答：價格按采購量、供貨周期及合作模式定價，核心取決于產品材質及生產成本，具體報價可咨詢邦華電氣采購專員；批量采購可享受專屬優惠，采購量越大，優惠力度越高，同時可優先安排生產，縮短供貨周期。

- 問：批量采購DK-100/4P過電壓保護器，供貨周期能縮短嗎？常規供貨周期是多久？

答：常規供貨周期為3-5個工作日，批量采購（≥100臺）可提前溝通，邦華電氣將優先安排生產，最短可縮短至1-2個工作日，確保及時供貨，不影響采購方施工進度。

- 問：DK-100/4P浪涌保護器的質保期是多久？出現質量問題該如何處理？

答：產品質保2年，質保期內出現非人為損壞的質量問題，邦華電氣可免費更換新品，同時提供專業的技術指導；質保期外可提供維修服務及元器件更換服務，確保產品長期穩定運行，解決采購后顧之憂。

- 問：如果選型錯誤，采購的產品不適合自身場景，能更換型號嗎？

答：可以更換，在產品未拆封、未安裝、不影響二次銷售的前提下，采購方可在收貨后7個工作日內聯系采購專員，申請更換適配型號，往返運費由雙方協商承擔，最大程度降低采購方的選型風險。

- 問：采購DK-100/4P時，可提供哪些資質文件？

答：可提供完整的資質文件，包括3C認證證書、防雷檢測報告、產品合格證、生產許可證等，均為正規有效文件，滿足采購合規需求，可隨時咨詢采購專員獲取。

邦華電氣深耕電氣防護領域多年，憑借優質的產品、完善的服務、合理的價格，成為各行業浪涌保護器采購的優選合作伙伴，DK-100/4P浪涌保護器作為主打產品，型號標準、參數齊全、適配性強、質量可靠，可廣泛應用于建筑、工業、電力、通信等多行業，為電氣設備提供全方位的浪涌防護、過電壓防護。

采購DK-100/4P浪涌保護器，選擇邦華電氣，可享受現貨供應、專屬優惠、一對一采購服務及完善的售后保障，助力采購人員高效完成采購工作，同時守護電氣系統安全穩定運行，降低設備損壞風險與維護成本。
