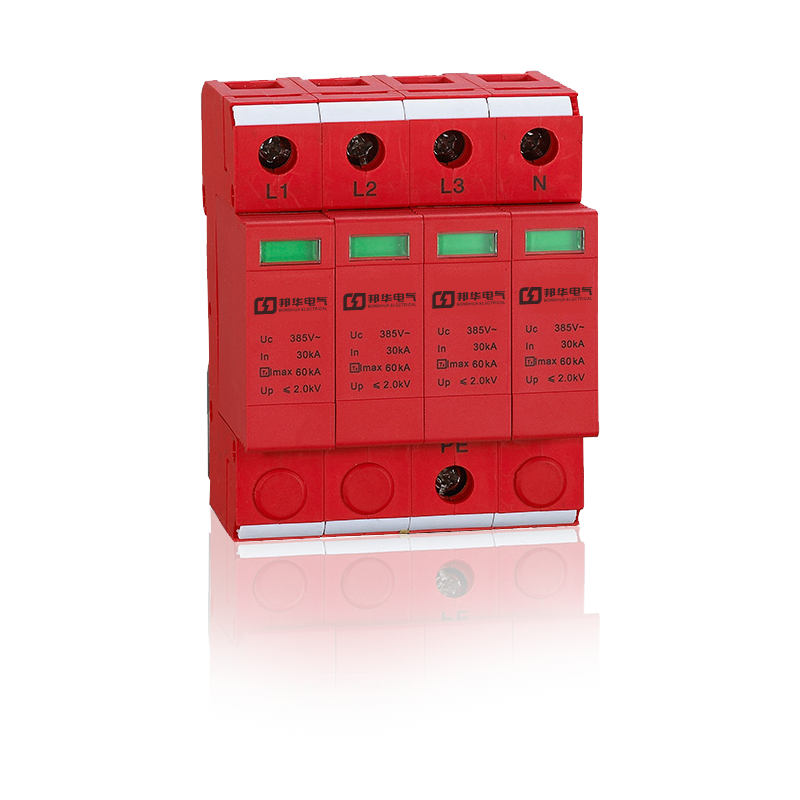

CGNU1-C/40/4P防雷保護器（SPD）—— 40KA全極防護

防雷保護器（SPD）是電氣系統安全運行的“防護衛士”，核心作用是抑制雷電過電壓、電網操作浪涌，快速泄放浪涌電流，保護各類電氣設備免受沖擊損壞，避免因浪涌故障造成設備停機、財產損失甚至安全事故。

一、CGNU1-C/40/4P防雷保護器產品概述：

CGNU1-C/40/4P防雷保護器是邦華電氣自主研發生產的C級電源防雷產品，屬于限壓型浪涌保護器（SPD），專為交流50/60HZ、額定電壓380V的TT、TN-S、TN-C、IT等供電系統設計，適用于二級防雷防護場景，防雷等級達40KA（8/20μs），采用4P極數設計，可實現相線-相線、相線-零線、相線-地線、零線-地線的全模式保護，能有效抑制雷電感應過電壓、電網操作過電壓等各類瞬態浪涌，廣泛應用于民用建筑、工業車間、電力配電箱、通信機房等多領域，是兼顧防護性能、安裝便捷性與性價比的優選防雷設備。

CGNU1-C/40/4P防雷保護器采用一體化模塊機構設計，外殼選用阻燃增強PC材質，具備良好的耐高溫、耐老化、絕緣性能，有效防范設備運行過程中的火災隱患，保障使用安全；內部核心元器件選用優質壓敏電阻，非線性特性優良，正常工作狀態下呈高阻態，漏流幾乎為零，不影響電網正常供電，當檢測到浪涌過電壓時，可在納秒級時間內快速導通，將浪涌電流泄放入地，同時將過電壓限制在設備安全承受范圍內，浪涌消失后迅速恢復高阻態，實現“無間隙、無續流”防護。

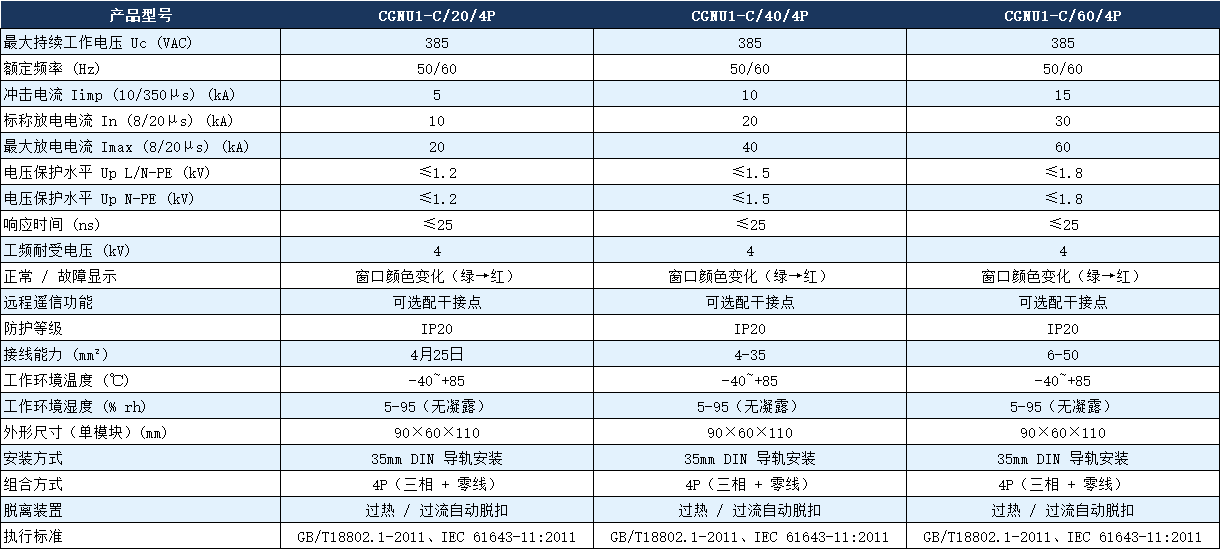

二、CGNU1-C/40/4P防雷保護器核心參數表：

該型號內置溫度熔斷器，具備故障自保護功能，當內部元器件出現老化、故障時，溫度熔斷器自動熔斷，切斷回路，避免因元器件故障影響整個電氣系統正常運行，同時可搭配遙信觸點（可選配），當產品出現故障時，能及時送出故障信號，方便工作人員實時監控設備運行狀態，減少維護成本。

CGNU1-C/40/4P防雷保護器采用標準35mm DIN軌道安裝設計，體積小巧，適配各類配電箱、配電柜安裝，即使在狹窄空間也可快速完成安裝，接線便捷，附帶詳細安裝說明書，工作人員可按照說明書快速完成接線操作，無需專業復雜的施工工具，有效降低安裝成本與施工周期。

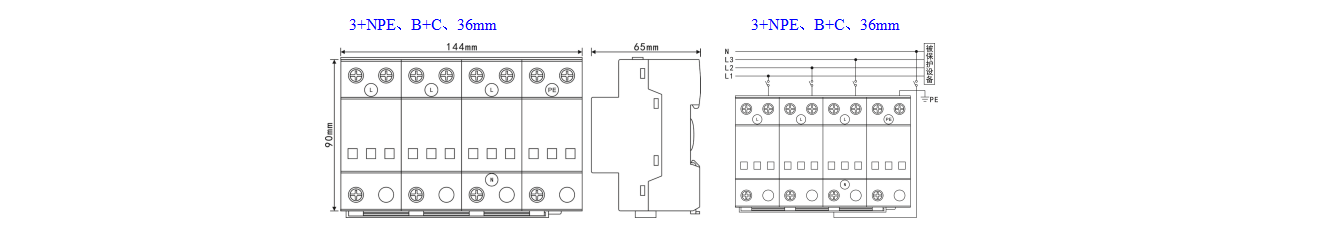

三、CGNU1-C/40/4P防雷保護器尺寸圖及接線圖：

產品整體符合GB18802.1-2011國家標準，通過3C認證、防雷檢測等多項權威資質認證，元器件均選用行業優質品牌，經過嚴格的出廠檢測，確保每一臺產品的防護性能穩定、質量可靠，使用壽命長，能長期適應不同場景的使用環境，滿足各類行業的長期防雷防護需求。

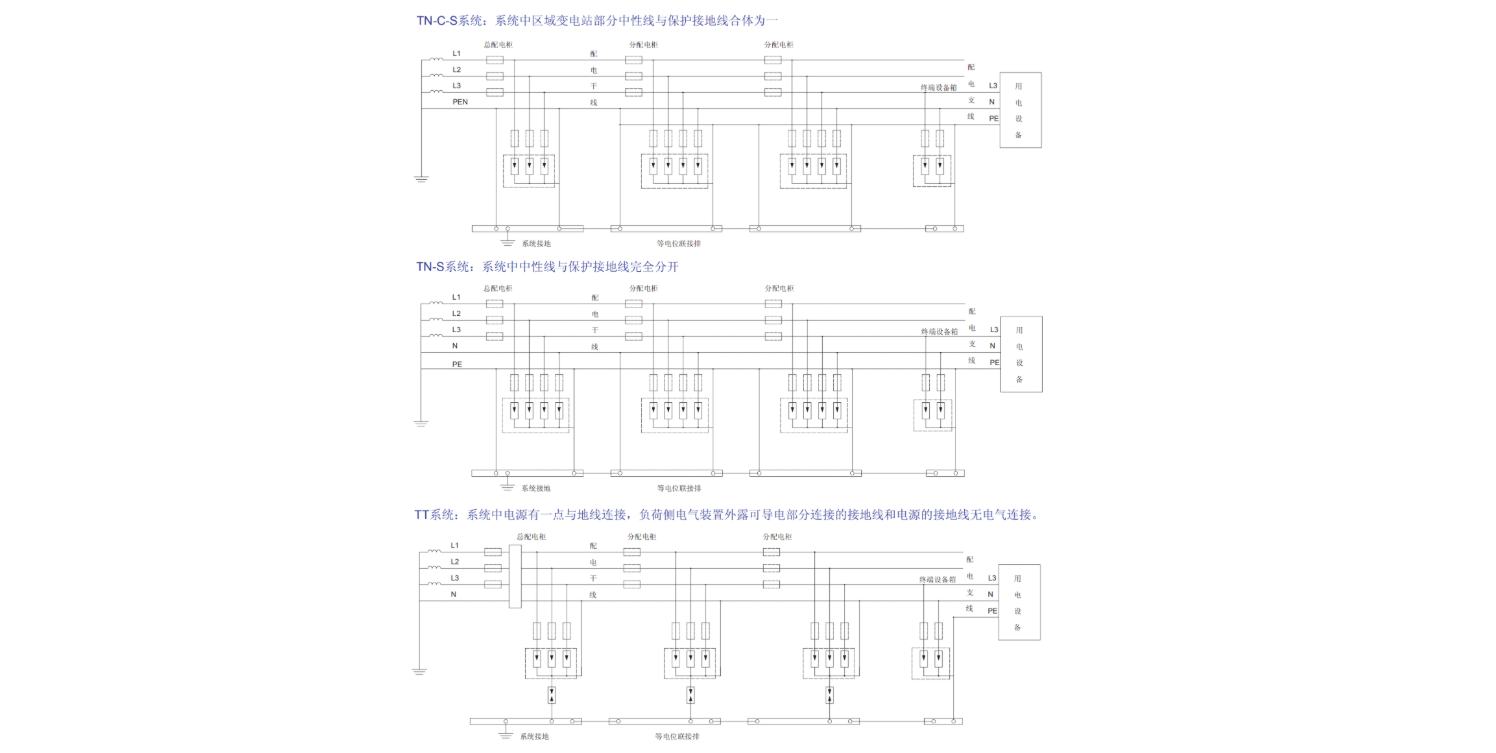

四、系統接線圖：

正確接線是CGNU1-C/40/4P防雷保護器發揮防護作用的關鍵，以下為產品標準接線圖，清晰標注接線端子、接線方式及注意事項，采購人員可轉發給安裝人員參考，確保接線規范，避免因接線錯誤影響防護效果，接線圖可聯系采購專員獲取高清版本及詳細接線說明。

接線核心要求：

1. 產品采用并聯方式接入供電系統，輸入端接電源側，輸出端接負載側；

2. 相線（L1、L2、L3）、零線（N）、地線（PE）需對應接入指定端子，不得接反、接錯；

3. 接線導線選用銅質導線，截面符合參數表要求，接地線需選用≥4mm2雙色導線，接線長度盡量縮短，與接地線總長度不超過500mm；

4. 為防止產品失效影響電網運行，相線側需串接熔斷器；

5. 安裝位置優先選擇LPZ1或LPZ3交界處，與前級防雷保護器配合使用時，需注意能量配合，必要時添加退藕元件。

五、CGNU1-C/40/4P防雷保護器適配場景：

CGNU1-C/40/4P防雷保護器憑借40KA防雷等級、4P全極保護、穩定的防護性能，廣泛適配多行業、多場景的二級防雷防護需求，以下按場景分類詳細說明，方便采購人員快速判斷該型號是否適配自身采購場景。

-民用建筑類場景：適配住宅、寫字樓、商鋪、公寓、住宅小區配電房等民用建筑場景，主要用于保護民用電氣設備、配電箱、照明系統、空調系統等免受浪涌沖擊，比如住宅樓道配電箱、寫字樓樓層配電柜、商鋪照明及插座回路等，可有效防范雷電感應浪涌造成的家電損壞、照明故障等問題，是民用建筑防雷采購的優選型號。

-工業類場景：適配工廠車間、工業生產線、工業配電箱、機床設備、小型變電站等工業場景，工業場景電網波動較大，浪涌隱患較多，CGNU1-C/40/4P具備40KA大放電電流、穩定的限壓性能，可有效保護工業機床、生產線控制設備、車間配電系統等，避免因浪涌故障造成生產停機、設備損壞，降低企業生產損失。

-電力系統類場景：適配電力系統中的低壓配電箱、配電變壓器次級、輸電線路末端等場景，用于抑制電網操作浪涌、雷電感應浪涌，保護電力配電設備、計量設備等，保障電力系統穩定運行，該型號符合電力系統防雷標準，資質齊全，可直接用于電力行業采購。

-通信及其他場景：適配通信機房、基站配套配電系統、數據中心小型配電回路等通信場景，用于保護通信設備、配電設備免受浪涌沖擊，保障通信系統正常運行；同時可用于軌道交通配套民用區域、新能源配套配電等場景，適配范圍廣泛，一站式滿足多行業采購需求。

六、CGNU1-C/40/4P購買選型3大核心原則：

-按場景選型：明確自身采購場景所屬行業（民用/工業/電力/通信），確認是否屬于二級防雷防護場景，若場景為二級防雷、適配三相四線制380V供電系統，且需要4P全極保護，即可優先選擇CGNU1-C/40/4P；若為一級防雷場景，可咨詢邦華電氣采購專員，選擇對應規格的防雷保護器。

-按參數選型：重點核對核心參數，確認自身需求的防雷等級（40KA最大放電電流）、極數（4P）、額定電壓（380V）與CGNU1-C/40/4P參數一致，同時確認安裝方式（35mm軌道）、接線截面是否適配現場安裝條件，對照本文第二章參數表，逐一核對，避免選型錯誤。

- 按質量選型：優先選擇資質齊全、品牌靠譜的產品，CGNU1-C/40/4P由邦華電氣生產，具備十余年防雷經驗，產品通過3C認證、防雷檢測，符合國家標準，拒絕劣質低價產品，避免因產品質量問題造成防護失效、設備損壞，增加后期維護成本。

七、CGNU1-C/40/4P防雷保護器核心優勢：

-品質保障：邦華電氣十余年防雷設備生產經驗，CGNU1-C/40/4P所有元器件均選用優質品牌，經過嚴格的篩選、檢測，產品符合GB18802.1-2011國家標準，通過3C認證、防雷檢測，內置溫度熔斷器，故障自保護，防護性能穩定，使用壽命長，可有效避免因產品質量問題造成的防護失效。

-適配性強：40KA防雷等級、4P全極保護，適配380V三相四線制各類供電系統，覆蓋民用、工業、電力、通信等多行業場景，一站式滿足各類采購需求，無需多渠道采購不同型號防雷保護器。

-安裝便捷：采用標準35mm DIN軌道安裝，體積小巧，接線簡單，附帶詳細安裝說明書和接線圖，工作人員可快速完成安裝、接線，降低安裝成本和施工周期，適配各類配電箱、配電柜安裝場景。

-性價比高：廠家直供，無中間商賺差價，常規型號現貨供應，批量采購價格優惠，同時產品質量可靠、售后完善，兼顧品質與性價比，是采購人員的優選產品。

八、購買專屬保障：

-供貨保障：CGNU1-C/40/4P常規型號現貨供應，當日下單，3-5個工作日即可發貨；批量采購可優先安排生產，縮短供貨周期，確保采購人員按時收到產品，不影響現場施工進度。

-售后保障：產品質保3年（可協商延長），質保期內出現質量問題，可免費更換產品，不收取任何費用；同時提供專業技術指導，包括安裝指導、接線指導、選型指導、故障排查指導，解決采購及使用過程中的各類問題。

-采購服務：專屬采購專員一對一對接，提供CGNU1-C/40/4P型號咨詢、參數解讀、批量報價、資質文件提供、尺寸圖及接線圖發送等一站式采購服務，全程跟進采購流程，助力采購人員高效完成采購工作，節省采購時間。

- 資質保障：可提供完整的資質文件，包括3C認證、防雷檢測報告、產品合格證、廠家資質等，滿足采購驗收、項目報備等需求，采購人員可隨時咨詢獲取。

九、常見問題解答：

問：CGNU1-C/40/4P防雷保護器與其他40KA/4P SPD相比，優勢是什么？

答：該型號由邦華電氣自主研發生產，核心優勢在于內置溫度熔斷器，具備故障自保護功能，防護性能穩定，元器件優質耐用，且型號適配性廣，安裝便捷，同時具備完善的采購保障和售后技術支持，性價比遠超同行同類產品，批量采購可享受專屬優惠。

問：CGNU1-C/40/4P的價格是多少？批量采購有優惠嗎？

答：價格按采購數量、合作模式定價，常規采購與批量采購價格有明顯差異，批量采購可享受專屬低價、優先供貨等政策，具體報價可聯系邦華電氣采購專員，提供采購數量，獲取精準報價。

問：CGNU1-C/40/4P的防雷等級能滿足實際防護需求嗎？是否有檢測報告？

答：完全可以，該型號最大放電電流達40KA（8/20μs），符合二級防雷防護要求，所有產品均通過防雷檢測，符合GB18802.1-2011國家標準，可提供完整的檢測報告、3C認證等資質文件，采購人員可隨時咨詢獲取。

問：如果選型錯誤，或者產品與現場場景不適配，能更換型號嗎？

答：可以，邦華電氣提供選型指導服務，采購前可咨詢專員確認適配性；若確因選型錯誤導致產品不適配，在產品未安裝、未損壞、不影響二次銷售的前提下，可免費更換對應型號，解決采購后顧之憂。

問：CGNU1-C/40/4P可以定制特殊參數或規格嗎？

答：可以，邦華電氣具備專業的研發生產能力，可根據采購人員的特殊需求，定制不同防雷等級、極數、尺寸的CGNU1系列防雷保護器，具體定制需求可聯系采購專員對接。

CGNU1-C/40/4P防雷保護器是邦華電氣精心研發的優質產品，具備品質可靠、適配性廣、安裝便捷、性價比高的優勢，覆蓋民用、工業、電力、通信等多行業二級防雷防護需求，采購人員可通過“場景確認→參數核對→選型確認→對接采購”的流程，快速鎖定該型號，高效完成采購工作。邦華電氣十余年行業積淀，資質齊全、售后完善，全程為CGNU1-C/40/4P采購工作保駕護航，助力采購人員選購到適配、優質的防雷保護器，守護電氣系統安全運行。
