HL1-B100/4P電涌保護器（SPD）—— 三相電源防雷防護實力派

本文專屬呈現HL1-B100/4P電涌保護器（SPD）核心信息，明確該型號規格參數、適用場景、采購注意事項及邦華電氣供應優勢，聚焦采購核心需求，方便采購人員快速查詢、精準匹配，可直接對照參數詢價、下單，適配各類電源線路防雷采購場景。

一、HL1-B100/4P電涌保護器（SPD）產品概述及描述：

HL1-B100/4P電涌保護器（SPD）是邦華電氣主打電源類防雷產品，屬于自帶熔斷型SPD，符合GB18802.1/IEC61643-1標準要求，專為交流50/60HZ、額定電壓380V及以下的TT、TN-S、TN-C、IT等供電系統設計。該產品采用優質金屬氧化物變阻器（MOV）核心元件，可快速導通分流，將竄入電源線路的瞬時過電壓限制在設備承受范圍內，有效泄放雷電流、抑制浪涌，同時集成熔斷器，實現短路與嚴重過載雙重保護，避免設備損壞及安全隱患。

HL1-B100/4P電涌保護器體積小巧、安裝便捷，適配雷擊區LPZ2-3區及過渡接口，可作為終端設備電源部分的優良防雷防護裝置，穩定性強、使用壽命長，邦華電氣全程嚴控生產工藝，確保每一臺產品都符合國標標準、資質齊全。

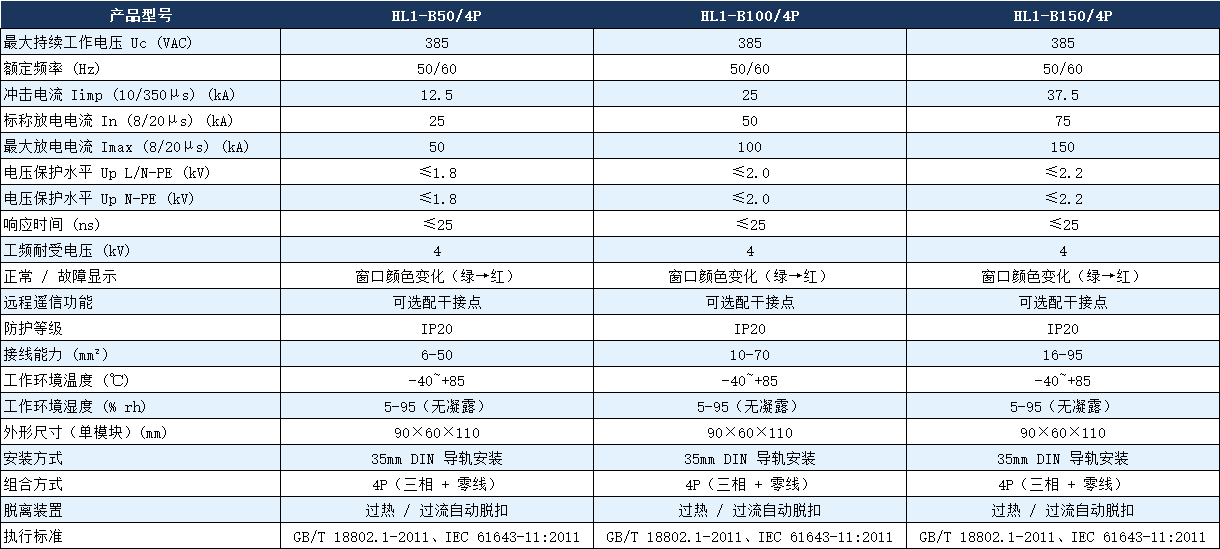

二、HL1-B100/4P電涌保護器核心參數表：

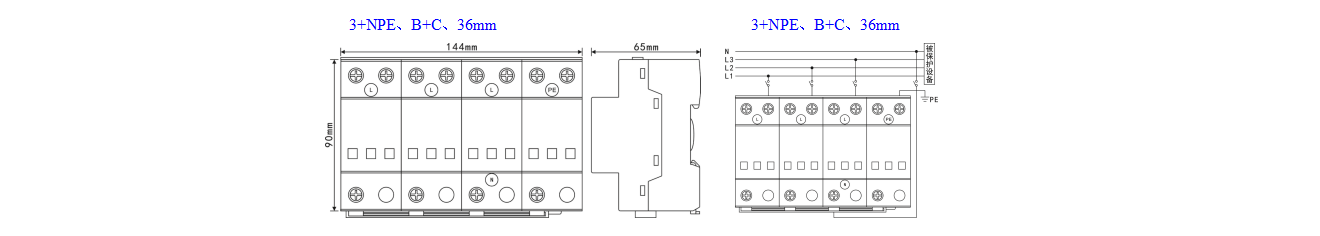

三、HL1-B100/4P電涌保護器尺寸圖+接線圖：

HL1-B100/4P電涌保護器（SPD）采用標準化導軌式設計，尺寸緊湊，適配各類配電柜體安裝，具體尺寸如下（單位：mm），采購時可對照柜體空間核對適配性：

長×寬×高：100mm×65mm×35mm（誤差±2mm）

安裝孔距：50mm（適配35mm標準導軌，無需額外打孔，直接卡裝即可）

備注：批量采購可聯系邦華電氣提供詳細尺寸圖紙（CAD格式），確保安裝適配。

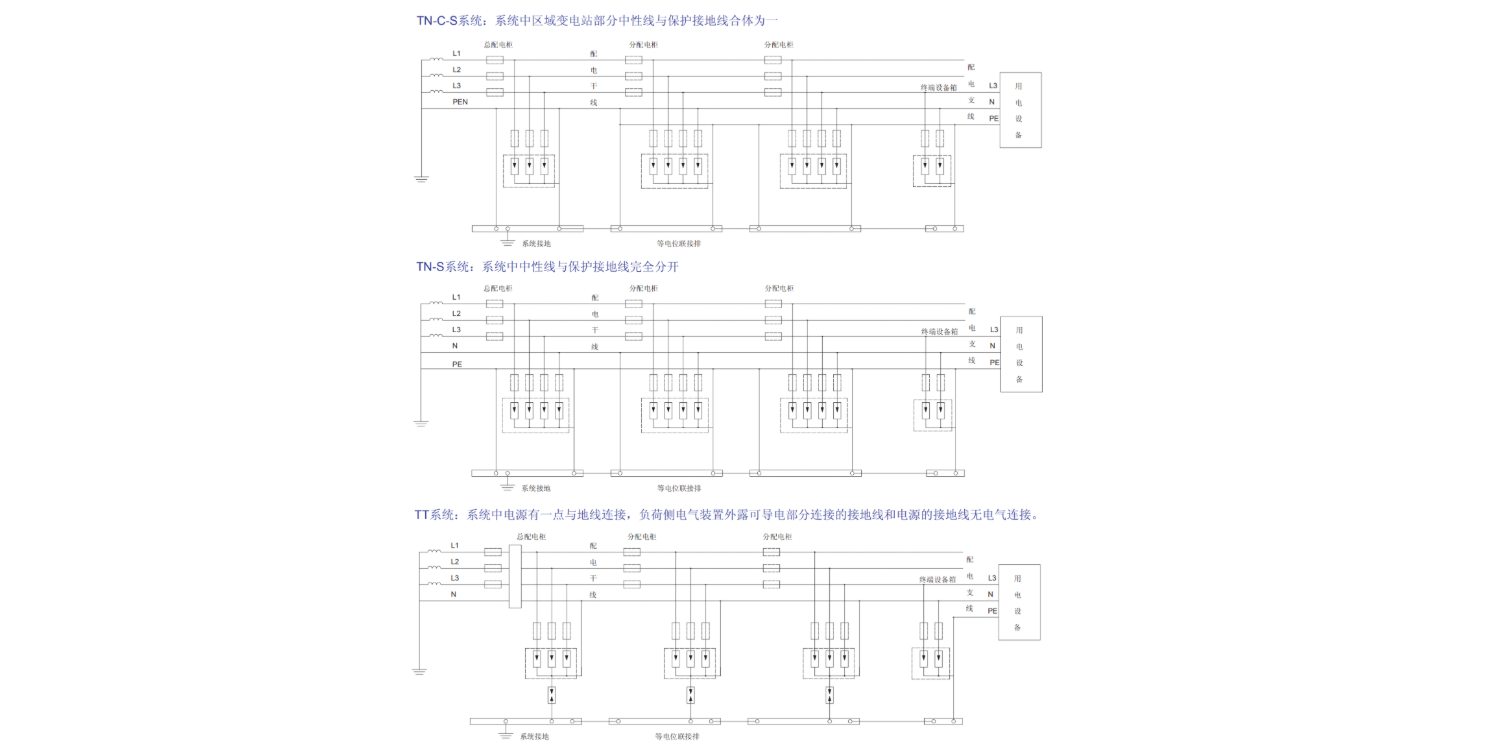

四、系統接線圖：

HL1-B100/4P為4P三相四線制電涌保護器，適配TN-S供電系統（保護零線PE與工作零線N完全分離），接線簡單、規范，采購后可直接對照接線，具體說明如下：

1. 接線原則：上端接電源輸入（三相火線+零線），下端接接地端（PE），并聯在電源線路中，連接線盡量縮短，避免引線感應電壓過高；

2. 具體接線：上端L1、L2、L3接口分別接三相火線，N接口接工作零線；下端PE接口接地線，接地電阻需小于10Ω，確保浪涌電流快速泄放；

3. 接線材質：建議選用≥2.5mm2銅芯導線，接線處需壓緊，避免接觸不良導致發熱；

4. 配套說明：批量采購可聯系邦華電氣提供電子版接線圖及安裝視頻，復雜場景可提供技術對接指導。

五、HL1-B100/4P電涌保護器適用場景：

HL1-B100/4P電涌保護器（SPD）適配范圍廣泛，核心聚焦電源線路防雷，尤其適合對防雷等級要求較高的場景：

- 工業場景：工業車間配電柜體、生產線電源入口、工業控制系統、脈沖控制設備、測量系統防雷防護；

- 商用場景：辦公樓、商場、酒店總電源防護，機房UPS電源入口、中央空調配電系統防雷；

- 其他場景：計算機機房、調制解調器設備電源防護，以及雷擊頻發區域的建筑電源總?cè)肟诜览?，適配TT、TN-S、TN-C、IT等各類供電系統。

六、購買選型快速對應：

- 場景匹配：若采購需求為“三相四線電源線路防雷、需要熔斷保護”，且適配380V供電系統，直接選用HL1-B100/4P即可，無需額外選型；

- 參數核對：采購核心核對3點——通流容量100kA、額定電壓380V、4P三相四線制，與現場供電系統、防雷需求一致即可直接采購；

- 批量采購：HL1-B100/4P為邦華電氣常規現貨型號，批量采購可提供第三方檢測報告、合格證、國標認證文件，完全適配招標采購需求。

七、常見疑問解答：

- 問：HL1-B100/4P電涌保護器（SPD）參數可定制嗎？

答：支持批量參數定制（如通流容量、持續工作電壓調整），常規型號現貨供應，定制周期3-5個工作日；

- 問：采購后提供安裝指導及售后保障嗎？

答：免費提供電子版安裝說明書、尺寸圖、接線圖，批量采購可安排邦華電氣技術人員一對一對接指導；

- 問：HL1-B100/4P質保期多久，資質是否齊全？

答：所有產品質保2年，質保期內免費售后更換、維修；資質齊全，含國標認證、檢測報告，可按需提供；

- 問：不同采購量?jī)r(jià)格有優惠嗎？

答：支持批量詢價，采購量越大優惠力度越大，可對接采購專員獲取詳細報價單及報價政策。

HL1-B100/4P電涌保護器（SPD）是邦華電氣匠心打造的電源類防雷精品，符合國標標準、資質齊全、現貨供應，自帶熔斷功能，防雷性能優越，適配各類工業、商用電源防雷采購場景。本文所有信息聚焦采購需求，無冗余內容，可直接對照參數詢價、下單。如需補充詳細參數、定制參數、獲取尺寸圖/接線圖，或批量詢價談價，可直接聯系采購對接專員，邦華電氣以專業技術、優質服務，助力高效完成采購事宜。
