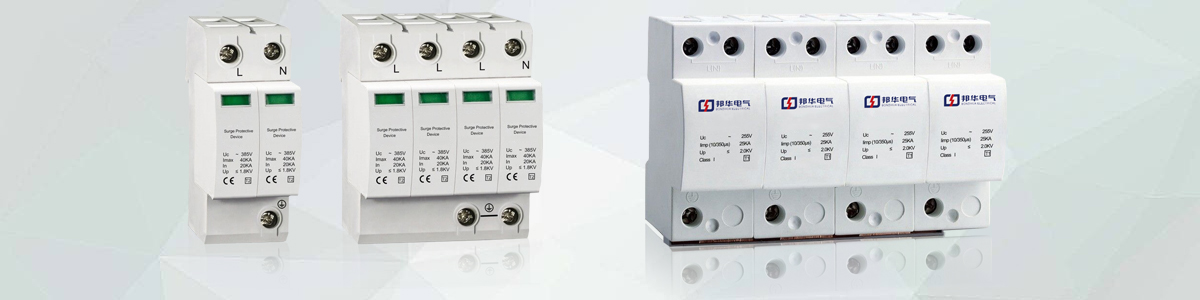

●產品概述

ZGS-B系列產品采用獨立模塊化設計，密封性好，適合35mm電氣導軌式安裝。每組線路的防雷模塊均配置有工作 狀態指示窗，采用溫控斷路技術，內置過流保護電路，防雷 模塊劣化時自動脫扣，能徹底避免火險。防雷模塊內設置遠 程告警接口，便于遠程監控。

■ 本產品具有殘壓低、響應速度快、通流容量大、產品壽命長、 維護簡單、安方便等特點。

ZGS-B系列產品一般安裝在建筑物低壓分配電箱:建筑物 樓層配電箱:室外配電柜/配電箱:需要防水、防潮、防塵、 防腐的環境;適用于TT,TN供電系統可安裝在建筑物L(fēng)PZO 與LPZ1邊界處的三相配電系統中的各種電源進線端。

主要結構

■響應速度快，小于25納秒。

I1限制電壓低。

■通流容量大。

■正常白色、失效紅色。

可采用凱文接線方式。

安裝.

■B級雷電流SPD保護，用于雷擊時等電位連接。

■通常 安裝在進線低壓主配電柜處一架空進線。

■保護器采用 標準35mm軌道。

■保護采用1035mm2的銅質導線聯接，接地線應采用16nm2

以上的雙色銅質多股軟導線。

遙信觸點

■保護器可以增加遙信功能，遙信觸點有常開常閉觸點，如果保護器的模塊或者多個模塊失效，觸點將閉合送出故障信息。

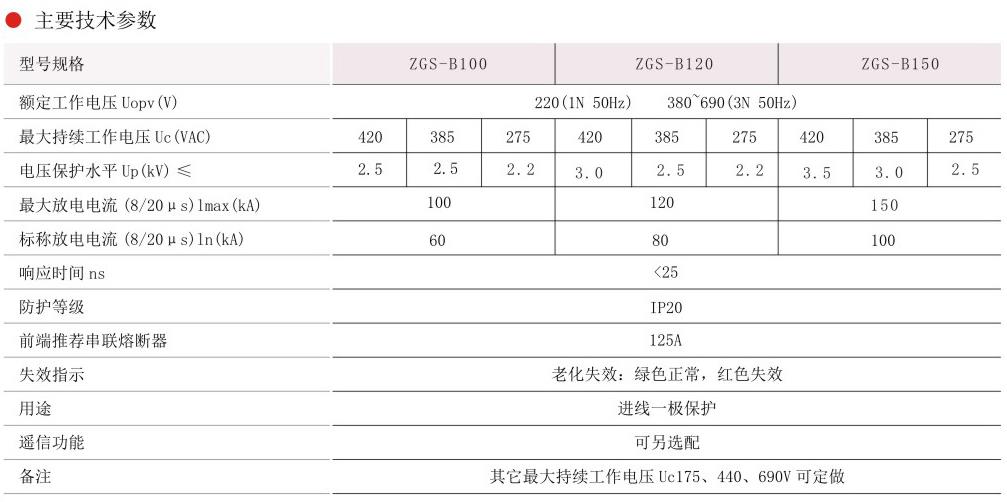

產品參數

相關型號：

ZGS-D/20/420/4P

ZGS-C/40/420/4P

ZGS-B/60/420/4P

ZGS-B/80/385/4P

ZGS-B/100/385/4P
