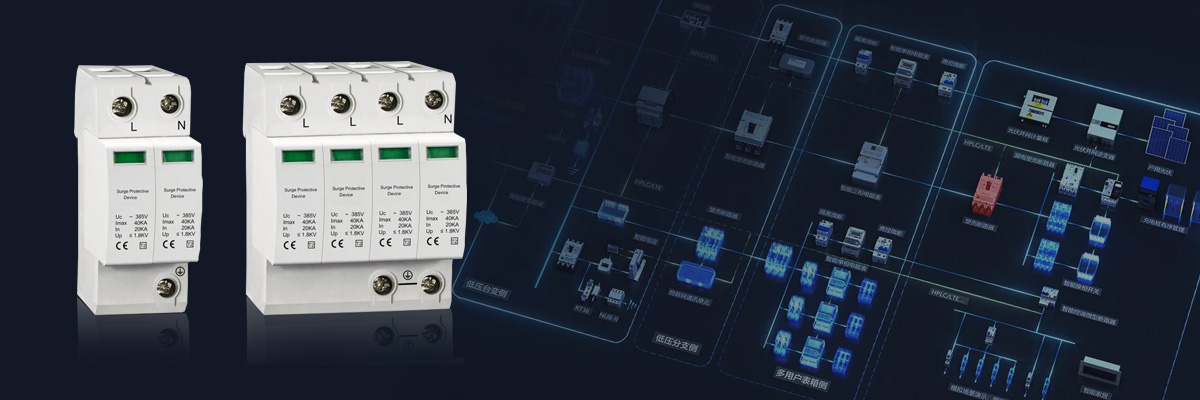

技術規格

■符合IEC61643-11/II級和GB500057-94《建筑防雷設計規范》。

■合于住宅、民用建筑及工業等領域電涌保護。

■具有相線對地、中性線對地的共模保護及相線對中心線的差模保護兩種保護模式。

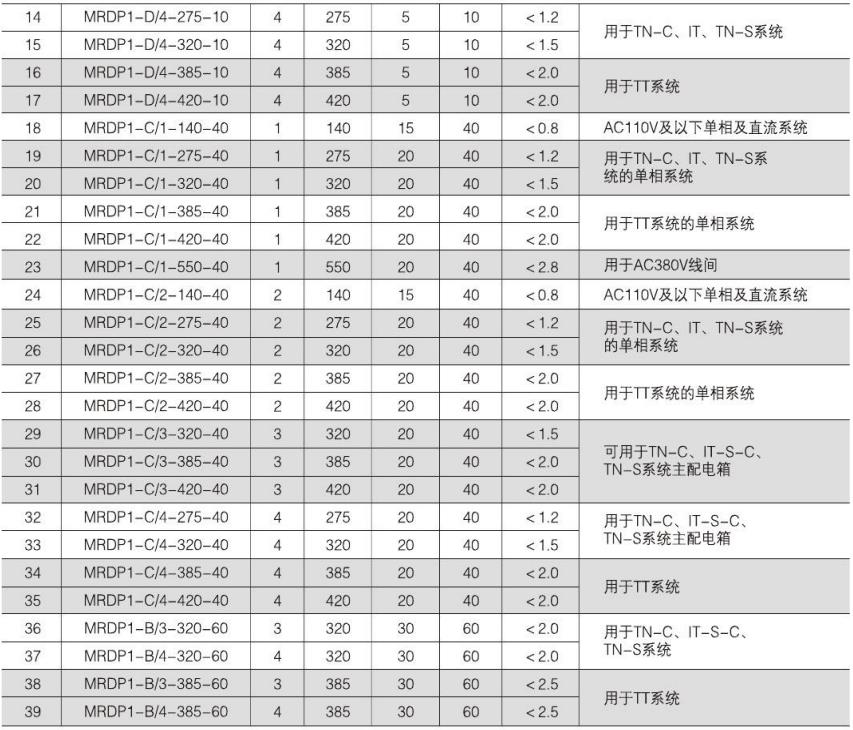

技術參數：

1.用途和適用范圍

1.1 MRDP1電涌保護器(以下簡稱“保護器”)適用于交流50/60Hz、380/400V及 以下的TT、IT、TN- -S、TN-C、TN-C-S等供電系統，對電網因雷擊或浪涌過電壓進行保護。

1.2保護器的正常工作條件

1.2.1海拔高度不超過2000m;

1.2.2周圍空氣溫度:正常范圍: -5~+40C，擴展范圍: -40~ +70°C;

1.2.3空氣相對濕度:室內溫度條件下30% ~ 90%;

1.2.4于垂赴面的傾斜度不超過5°;

1.2.5無顯著搖動和沖擊振動的地方;

1.2.6無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃)。

2.3失效脫離裝置

保護器的模塊上設有失效脫離裝置，當保護器因過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時 給出指示信號。保護器正常時標牌顯示綠色、失效脫離后標牌顯示紅色。

2.4報警器

報警器由AC220V供電，保護器正常工作時指示燈為綠色、常開觸點閉合，常閉觸點斷開。聲、光報警功能:當保護 器模塊失效后，報警器將發生蜂鳴音，同時將正常運行時的綠燈變成紅燈。檢修人員如按下停止按鈕，蜂鳴音將暫時停止(但紅燈將繼續顯示)，如果24小時后仍然沒有消除故障，報警器將再次發生蜂鳴音。

2.5遙信觸點

保護器可以制成帶有遙信觸點的品種，遙信觸點是- -個常開觸點，如果保護器的一個模塊或者多個模塊失效，觸點將閉合， 送出故障信息。遙信觸點額定值: AC36V、1A。

4.主要結構及工作原理

在三相四線制系統中，三條相線和一條零線對接地線之間均接有保護器(見圖1)。在正常情況下保護器處于高電阻狀態, 當電網因雷擊或者其它原因出現浪涌過電壓時，保護器將立即在納秒級時間內迅速導通，將浪涌過電壓引入大地，從而保護 了電網上的用電設備。當該浪涌電壓通過保護器，且消失后保護器重新變到高電阻狀態，從而不影響電網的正常運行。電涌 保護器電氣原理圖。

5.安裝

5.1保護器采用標準的35mm軌道安裝:

5.2保護器采用2.5 ~ 35mm2的銅質導線聯接，其接線方法有兩種:

a)從電源開關聯線到保護器，再從保護器聯線到負載端。這種方法適用于負載電流100A以下的配電箱。使用導線截面 應該按負載電流選用(見圖3)。

b)從電源開關聯線到保護器，還從電源開關聯線到負載端。這種方法適用于負載電流100A以上的配電箱。聯接到保護器 的導線截面不受負載電流的影響，但長度不得過500mm(見圖4)。

5.3接地線應采用4mm以上的雙色導線，長度不超過500mm。

5.4為了防止電涌保護器失效后影響電網正常運行，聯于L線的保護器應該串接-個32A的熔斷器。

5.5保護器的外形及安裝尺寸。

相關產品：MRDP1-B/4-385-60、RDP1-C/4-385-40、RDP1-D/4-385-10
