電涌保護器系列

浪涌保護器（電涌保護器）又稱避雷器，簡稱（SPD）

適用于交流50/60HZ，額定電壓至380V的供電系統通信系統中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護。

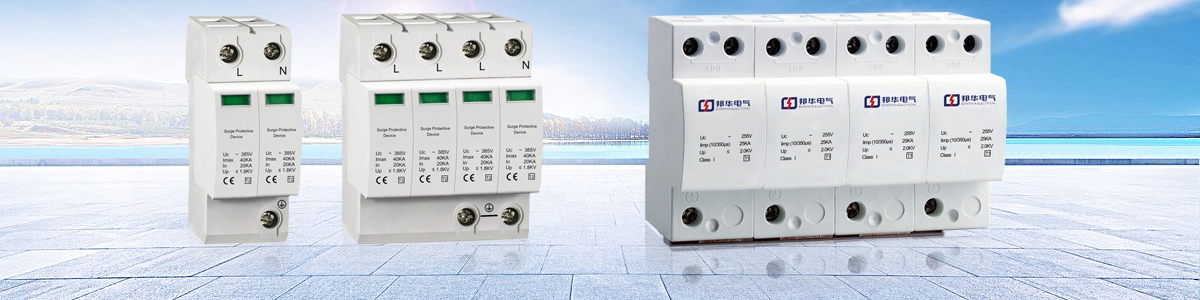

FTY電涌保護器

雷電形式

雷電災害形式有直接雷、感應雷和球形雷,其中球形雷發生的幾率很小,而理論界對它也沒有統- -認識,因此,在此僅介紹直接 雷和感應雷兩種。雷電直接擊中線路并經過電器設備入地的雷擊過電流稱為直接雷。由雷閃電流產生的強大電磁場變化與導體感應出 的過電壓過電形式的雷擊稱為感應雷。目前直接雷造成的災害已明顯減少。感應雷和雷電波侵入造成的危害卻大大增加,強大的電磁 場產生的感應雷和脈沖電壓能侵入室內的各種微電子設備輕則引起系統失靈重則導致系統或元器件損壞。

防雷措施

1)雷防護措施:

由避雷針、避雷帶、避雷網等獨立接閃器或由其組成的混合接閃器、引下線和接地系統構成保護被保護物并向大地引泄雷電流。2)等電位連接措施:

將不在安全距離以內的各類金屬物體、電器設備與線路進行有效的直接或間接連接、并采用與此對應的等電位連接網絡,以消除 雷電引起的破壞性電位差.

3)加裝電涌保護器措施:

須有多級保護的概念,注重各級電涌保護器與被保護設備之間的配合問題,使各級保護充分發揮效能,將可能導入的線路過電壓 和過電流降到設備能夠承受的安全水平.

4)屏蔽措施:

須對建筑物、機房、線路及設備進行屏蔽,以減少雷電感應和電磁干擾。

5)規范布線措施:

通訊線、電力線之間要保持間距或穿金屬管、布線要合理，以減小感應效應。

6)綜合接地措施

除獨立避雷接地系統外,將各類接地系統進行有效地連接,以防止地電位反擊,在連接過程中,應注意各系統間的電磁兼容問題。

建筑物防雷區域的劃分

LPZOA區:在本區內的各物體都可能遭到直接雷擊和導走全部雷電流,電磁圾有衰減。

LPZOB區:在本區內使在所選防雷滾球半徑對應的范圍內，各物體不太可能遭到直接雷擊。電磁場沒有衰減。

LPZ1區:本區內各物體已不可能遭到直接雷的襲擊,流經各導體的雷電電流比LPZ0B區更小,電磁場強度得到衰減,其衰減大小 取決于建筑物的屏蔽措施。門窗等是引入LEMP的“洞”。

LPZ2區:當需要進一步減少流入的雷電流和電磁場強度時 ,應增設后續防雷區,如帶屏蔽的機房、設備金屬外殼、機箱、機柜等; . 要根據被保護對象的環境要求選擇這一-防雷區的條件。

4.2 SPD保護模式

SPD安裝在線路中,有過電壓或過電流出現時, SPD將對地導通,實現對地分流,從而達到間接等電位的目的。一般有對地法和N-PE 法兩種保護模式。除TT系統SPD安裝在剩余電流保護器的電源側必須用N -PE法以外, -般均使用地法。

山產品介紹

FTY -口型電涌保護器( SPD )

FTY型SPD按GB 18802.1-2002 (IEC61643- 1)設計。其內部的核心元件(壓敏電阻)采用優質的芯片,100%通過電壓能力、電流能量以及 參數異常值的篩選。SPD沖擊電流limp(10/350ms)最大通 流量可達100kA (8/20μS) , 承受過電壓能力強,殘壓低,漏電流小。脫離機構靈 敏,響應速度快,確保安全可靠。

FTY型SPD主要安裝在低壓配電柜、電源柜、交流配電屏、動力配電箱、照明箱和一一些重要設備的電源進線段，用以保護用電設備免遭電 源線路侵入的雷擊和操作產生的過電壓(浪涌)所造成的損害。

FTY型SPD分為三級防雷保護。

FTY-I25系列電涌保護器

■適用范圍.

FTY-I25電涌保護器適用于交流50/60Hz額定工作電壓220V/380V的配電和 控制系統中,可用于架空線入戶未經衰減的直接雷防護,該產品具有承受雷 電能量高、滅弧、斷續流能力強等特點。

FTY-B80/ 100系列電涌保護器

■適用范圍

FTY-B 80/100系列電涌保護器適用于交流50Hz/6OHz , 880V/420V供 電系統。可為建筑物進線的低壓總配電系統提供第一級防雷(過電壓)保 護。如各種建筑物的低壓主配電柜、戶外配電控制柜以及雷擊風險較高的電 源一級防雷系統。最大放電電流1 00kA。

■特點

※B級保護

※殘壓低,漏電流小

※熱脫扣/熔斷功能,響應速度快

※- -體化結構,安裝方便

※標準3 5mm導軌安裝

※劣化/失效顯示，綠色(正常)、紅色(失效)

※可附加遙信報警裝置

相關型號：FTY-B150/4P-385V、FTY-B100/4P-385V、FTY-B80/4P-385V、FTY-B60/4P-385V、FTY-C40/4P-385V、FTY-D200/4P-385V
