HLS1系列電涌保護器(SPD)適用于交流 50/60Hz、額定電壓為400V的低壓電網中，保護系統由于雷電或開關操作引起的瞬態過電壓的沖擊，防止設備或人身安全事故發生。

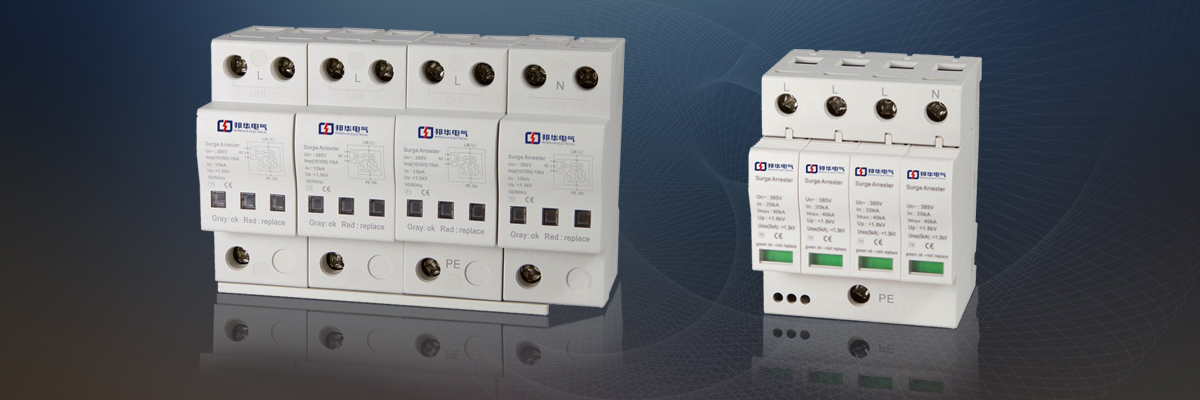

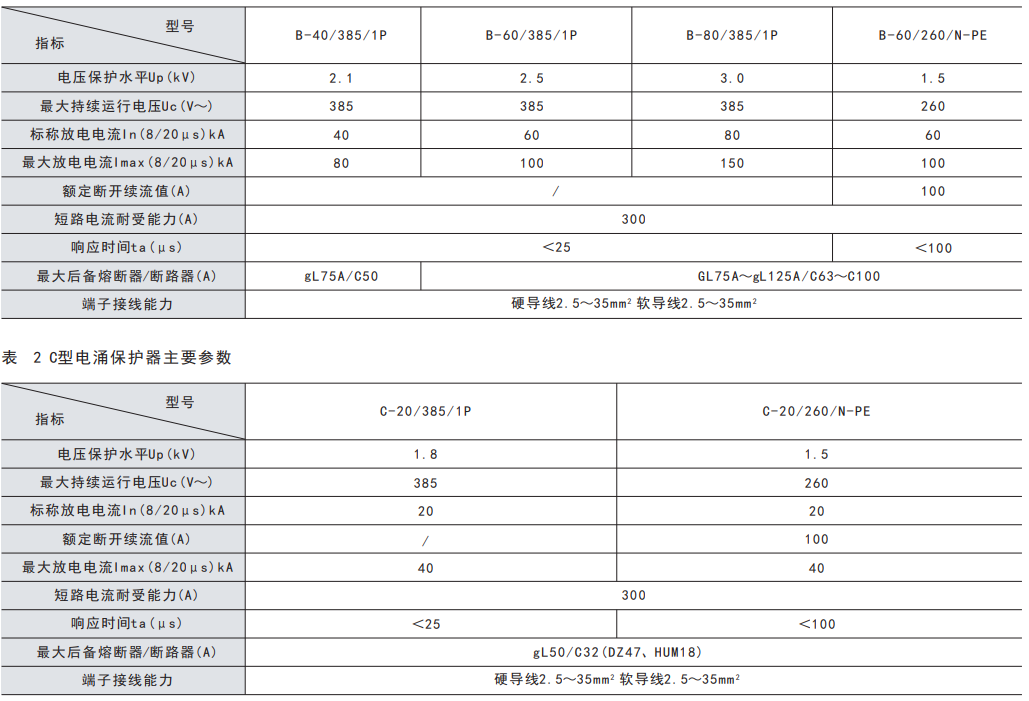

    B型電涌保護器的每極主要性能參數見表1。其設計為多組芯片并聯結構，內置失效脫離裝置，當電涌保護器中的一組芯片因過流過熱、擊穿失效時，能自動地將其脫離，同時對應指示窗出現紅色指示。當出現紅色指示時，應及時更換該極HLS1-B。

    C型電涌保護器設計為插入式結構，由插座及插件組成，其每極主要性能參數見表2，該產品內置失效脫離裝置，當電涌保護器因過流過熱 、擊穿失效時，能自動地將其從電網上脫離，同時指示窗由綠色轉為紅色。失效轉為紅色時，應及時更換HLS1-C插件。

    產品符合GB18802.1-2002《低壓配電系統的電涌(SPD) 第一部分：性能要求和試驗方法》和GB50057-94《建筑物防雷設計規范》的標準。

適用范圍

HLS1系列電涌保護器(SPD) 適用于交流為50/60Hz、額定電壓為400V的低壓電網中，保護 系統防止由于雷擊或開關操作引起的瞬態電涌電壓的沖擊、限制瞬時過電壓和泄放浪涌電流。

其設計符合GB 18802. 1-2011、IEC 61643-1/I1 級測試和GB 50057-94《建筑物防雷設計規 范》的要求。

型號選擇

終端配電

HLS1系列電涌保護器（SPD）適用于交流為50/60Hz、額定電壓為400V的低壓電網中，保護系統防止由于雷擊或開關操作引起的瞬態電涌電壓的沖擊、限制瞬時過電壓和泄放浪涌電流。

其設計符合GB 18802.1-2011、IEC 61643-1/Ⅱ級測試和GB 50057-94《建筑物防雷設計規范》的要求。

3.1 按現場環境特性選擇（有避雷針系統）：

依據雷電電磁脈沖（LEMP）及等電位連接點的位置，將保護空間劃分為多個防雷區（LPZ）：LPZ0A區、LPZ0B區、LPZ1區、LPZ2區、LPZ3區。

HLS1-B型電涌保護器用于LPZ0A區或LPZ0B區與LPZ1區交界處，作為雷擊時等電位連接；適合安裝在穿孔進線低壓主配電框處；通常用在中型計算機中心、移動通信基站、大型監控系統，乙級安全防范系統中。一般標稱放電電流選擇：25～80KA。

HLS1-C型電涌保護器用于LPZ0B區或LPZ1區與LPZ2區交界處，作為雷擊時等電位連接；適合安裝在分配電箱；通常用在計算機中心、電動機房，樓宇自控室、工業自控室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內。一般標稱放電電流選擇：15～20KA。

3.2 依據低壓接地網絡系統類型選擇：

 電涌保護器的最大持續運行電壓（Uc）不應低于電網的最高運行電壓Usmax（相電壓）。對TT系統應采用差模保護型式（MD：相線與中性線間的保護）；對其它網絡系統（TN-C、TN-S、TN-C-S等）一般采用共模保護型式（MC：相線和中性線對地間的保護）。

工作條件

4.1 正常使用條件

a)海拔高度不超過2000m；

b周圍空氣溫度：正常范圍：-5℃～+40℃；極限范圍：-40℃～+70℃

c)空氣相對濕度：室溫25℃條件下應在30%和90%之間

d)頻率：電源的交流頻率在48Hz和62Hz之間；

e)電壓：持續施加在SPD的接線端子間的電壓不應超過其最大持續工作電壓。

4.2 正常安裝條件

a)與垂直面的傾斜角度不超過5°；

b)無顯著搖動和沖擊振動的地方；

c)無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃）。

4.3 正常儲存和運輸條件

a)溫度范圍：-40℃～+70℃；

b)相對濕度（+25℃時）不超過90%；

c)運輸過程中要輕搬輕放，避免劇烈碰撞。

主要技術參數

電涌保護器的結構

結構分為1P、1P+N、2P、3P、3P+N、4P殼體，其內部芯片均為壓敏電阻，用于差模式保護的電涌保護器配有放電管單元，內部為氣體

放電管；電涌保護器具有失效脫離顯示裝置，因雷電作用失效時顯而易見。

安全使用注意事項

10.1 電涌保護器的電壓保護水平不應低于電網的最高運行電壓Us.max(相電壓)，同時應小于負載的耐受沖擊電壓值；

10.2 TT和TN-S系統一般應采用差模保護型式（MD），其他系統如TN-C、IT一般采用共模保護型式。

10.3 在相線回路的保護器前端必須串聯熔斷器或斷路器作為后備保護，后備保護電器的額定電流不應超過電涌保護 器允許的最大值，其分?jǐn)嗄芰?/p>

必須大于網絡安裝處的最大短路電流。

2

10.4 接地線截面積最小為6mm ，零線截面不小于4mm ，連接線的長度應小于 。

10.5 Tt系統中，應在電涌保護器下端連接電涌隔離開關，以防因保護器損壞對地產生高壓危險。

10.6 B型電浪保護器進線端的兩接線端子結構將電涌保護器串接在線路中。

訂貨須知

用戶在選購HLS1（HLS1）系列電涌保護器（SPD）需要說明產品型號，類別(B型、C型)，極數（1P、1P+N、2P、3P、3P+N、4P），持續運行電壓

Uc，以及標稱放電電流In。同時需要說明訂購產品數量。

相關型號：HLS1-C/20KA/385V/4P、HLS1-C/40KA/385V/4P、HLS1-B/60KA/385V/4P、HLS1-B/80KA/385V/4P、HLS1-B/100KA/385V/4P
