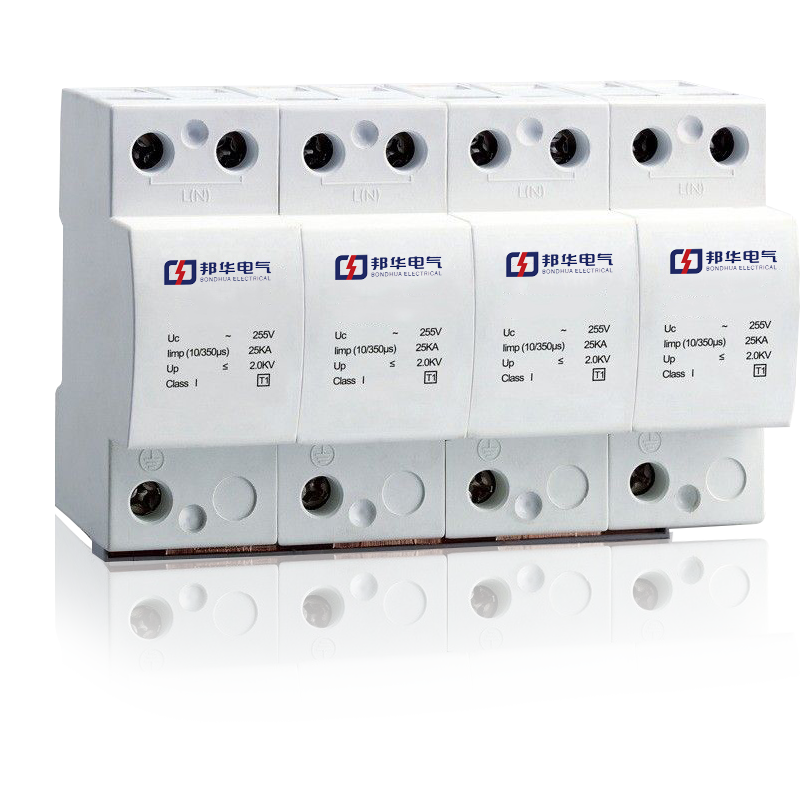

HYC1-C40/4-385浪涌保護器
閱讀次數：1543 發布時間：2020-07-31
產品說明
HYC1-C系列浪涌保護器(簡稱SPD)適用于交流50/60Hz，380V及以下的TN-S、TN-C-S、TT、IT等供電系統，可作為LPZ1、LPZ2與LPZ3區界面處的等電位連接，其設計依據符合IEC61643-1、GB18802.1，外殼設計安裝在35mm電氣導軌上，該產品內置失效脫離裝置。當浪涌保護器因過流過熱，擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示綠色(正常)、紅色(故障)，模塊可在有工作電壓情況下更換。
產品特點
● 內置過流過熱、溫控?cái)嗦芳夹g(shù)。
● 模塊設計，安裝方便面，可在線更換
● 漏電流小，響應時間快，殘壓低
● 告警指示裝置，綠色(正常)、紅色(故障)。
● 高能量，間隙放電電極(N-PE)
產品參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
相關型號
HYC1-D20/2-275
HYC1-D20/4-385
HYC1-C40/4-385
HYC1-B60/4-385
HYC1-B80/4-385
HYC1-B100/4-385
HYC1-B120/4-385
HYC1-B150/4-385
