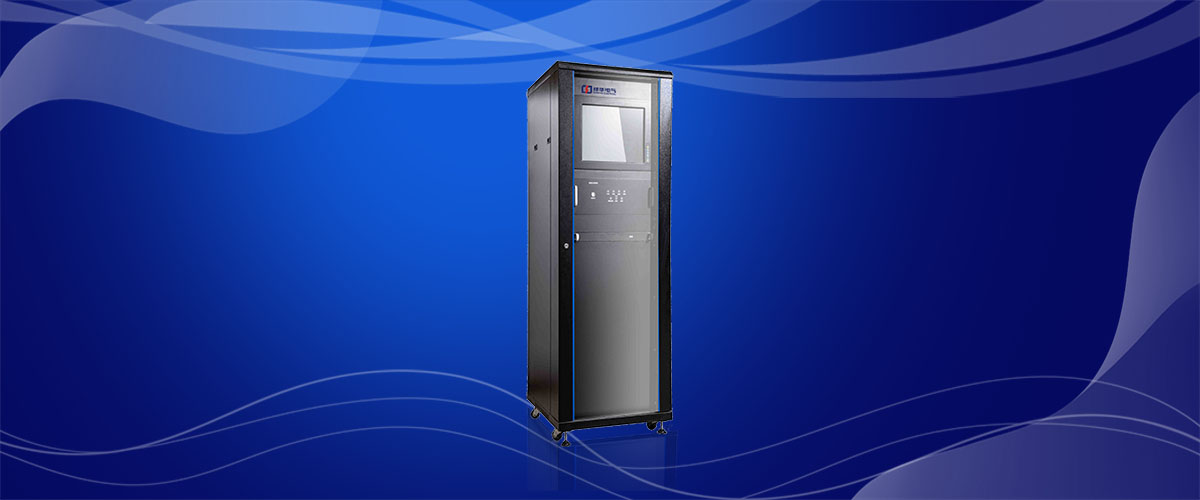

產品概況: TH-C-100W-002(主型)應急照明控制器是應急照明和疏散指示系統的控制管理中心，通過ARCNET/CAN/RS232接口與EI系列火災報警控制器相連，接收火災報警控制器發送的火警信息，根據智能算法能自動啟動相應疏散范圍內的消防應急燈具；當不連接火災報警控制器，在火災時根據應急疏散預案或者按照回路地址啟動相應的消防應急燈具。可顯示總平面布局圖、報警平面圖和系統構成圖，具有信息顯示、值班管理、疏散指示、編程、查詢等功能，人機界面友好，操作直觀方便。

相關型號：

TH-C-100W-002(主型)

TH-C-100W-003

TH-C-I(主型)

顯示功能

1）可顯示保護區域內的建筑總平面布局圖、每個保護對象的建筑平面圖、系統圖。

2）在保護對象的建筑平面圖上顯示保護對象及主要部位的名稱，通過菜單可查詢應急照明集中電源的狀態信息，并采用圖標顯示集中電源集中控制型消防應急燈具（標志燈具、照明燈具）、應急照明分配電裝置（若已保存我公司的火災報警系統的相關編程信息，也可切換顯示火災報警系統設備）

3）當有火警信息時能自動切換到相應報警區域的平面圖，在平面圖上指示該信息對應的物理位置及狀態，在應急情況下能自動啟動相應疏散范圍內的消防應急燈具。有火警、故障等情況時，對應狀態指示燈能自動點亮（或者閃爍顯示）。

4）集中電源信息顯示窗口：可選擇顯示相應序號的應急照明集中電源的狀態信息，包括充電電壓、充電電流、輸入電壓、輸出電壓、輸出電流、電池組信息、應急照明集中電源的手動、自動、強制等狀態信息。

5）燈具狀態信息顯示窗口：可實時顯示已編程燈具的狀態信息，包括燈具故障、燈具光源故障、燈具啟動信息，并可通過“上翻”、“下翻”按鈕查詢燈具狀態信息。應急照明集中電源狀態、應急照明分配電裝置狀態、系統自檢等信息可通過菜單查詢。

6）在控制器主顯示器和狀態顯示板上設有各故障指示燈，故障時有聲光指示，故障聲可手動消除，當有新故障時可再次啟動，故障光指示保持至故障消失前。同時在狀態顯示板上有手動、自動、應急、電源狀態指示。

網絡通訊功能

1）應急照明控制器可通過ARCNET/CAN/RS232等方式與火災報警控制器進行聯網通信（當應急照明控制器需要接收火災報警控制器的火警信息進行聯動疏散時）。

2）可通過485總線與多臺應急照明集中電源進行通信，可查詢顯示其狀態信息，通信故障時有指示燈顯示，通過與應急照明集中電源的通信實現和消防應急燈具的通信。

信息記錄功能

1）具有火警、故障、復位操作、屏蔽等歷史記錄功能，記錄包括時間、部位、類型等信息，記錄容量可達20000條。

2）可記錄值班及操作人員，消防應急燈具、應急照明集中電源、應急照明分配電裝置動態信息，系統的進入和退出時間等，記錄容量可達20000條。

3）可記錄產品維護保養記錄，記錄容量可達5000條。

對于a）、b）類信息可自動記錄，對于c）類信息采用人工輸入方法記錄。

信息查詢功能

對存入數據庫的信息：火警、故障、復位、消防應急燈具啟動信息、應急照明集中電源應急信息、值班及操作人員、設備動態信息、系統進出時間、產品維護保養記錄等都有查詢功能。

編程功能

1）可在平面圖上實現編程，將編程數據和坐標存入數據庫，同時在平面圖上放置應急照明分配電裝置、消防應急燈具（標志燈具、照明燈具）圖標。

2）可導入火災報警控制器數據，6000G、6000M、N90、8000M等火災報警控制器的編程信息都可識別?？刂破鲾?shù)據導入后，系統根據層號選入對應的平面圖，部件圖標顯示在對應平面圖的左上角，用戶可手動將圖標拖動到期望的位置。如果部件需要改變所在平面圖，可將部件選出當前平面圖，切換到指定平面圖后再選入，也可直接在新平面圖中編程該部件，系統會自動刪除之前信息。

數據庫備份功能

將數據庫文件備份到指定的地方。

系統復位功能

將應急照明控制器復位到初始狀態（火災報警控制器不復位）。

用戶管理功能

完成操作人員的交接班，修改密碼、添加刪除操作人員和消防控制室管理信息錄入。

適用環境：溫度0～40℃，相對濕度≤95%RH（不凝露）

交流輸入電壓：220V±¹⁰₁₅%, 50Hz±1%

交流輸入功率：≤100W

容量：≤15360編址點

響應時間：≤5S

通訊距離：1200m

關鍵詞：智能疏散系統  應急照明控制器
