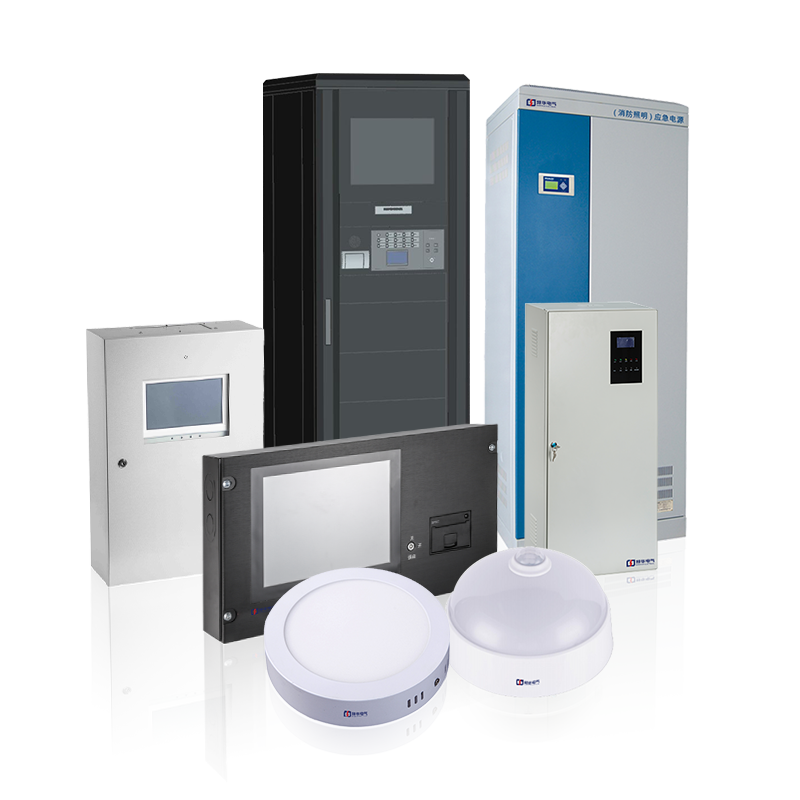

應急照明控制器

KE-C-50W-B

KE-C-100W-L

集 中 電 源 集 中 控 制 型 系 統 設 計 應 用 方 案：

消防應急照明與智能疏散指示系統深化設計說明

一、設計依據

中華人民共和國現行有關規范：

1）《民用建筑電氣設計規范》JGJ16-20102）《高層民用建筑設計防火規范》GB50016-20143）《消防安全疏散標志設計、施工及驗收規范》DB15/438-20074）《火災自動報警系統設計規范》GB50116-20135）《消防應急照明和疏散指示系統》GB17945-20106）其它相關國家及地方現行規程、規范。

二、設計范圍

設計電氣圖紙包括消防照明和疏散指示系統的系統圖及消防照明平面圖、系統說明等。

應急照明集中電源

KE-D-0.6KVA-24(主型)

KE-D-0.3KVA-24

KE-D-2KVA-2L

KE-D-1KVA(主型)

KE-D-0.5KVA

KE-D-2KVA-L

三、系統說明

1）本消防照明和智能疏散指示系統為集中電源集中控制型系統。系統由應急照明控制器（以下簡稱控制器）、應急照明集中電源（含應急照明分配電裝置），集中電源型消防應急燈具（以下簡稱應急燈具）組成，系統通過通訊總線（干線及支線）將系統組成部分連接起來。

2）本系統控制器置于消防中控室；應急照明集中電源（含應急照明分配電裝置）置于每層電井內。

3）每個區域內的應急燈具的通訊回路集中由本層應急照明集中電源（含應急照明分配電裝置）內通訊單元接出，形成一條支路，對系統內應急燈具采用智能地址監控模式。監控模塊安裝于每個應急燈具內，控制器對本系統內的設備及應急燈具進行實時監控。

4）管線要求：

控制器至應急照明集中電源（含應急照明分配電裝置）干線采用通訊線WDZN-RVSP-2x2.5（雙絞線）。

應急照明集中電源至應急照明分配電裝置采用電源線WDZN-BYJ（F）-2×2.5/4+PE2.5。

應急照明集中電源（含應急照明分配電裝置）至應急燈具支線采用電源通信線WDZN-RVS-2X2.5雙絞線）穿SC20管敷設，管口連接處須做防刮線處理。

5）系統基本功能：

（1）控制器對本區域的設備、應急燈具進行實時監控。設備或應急燈具故障發生時，控制器發出聲光報警，可定性到設備或應急燈具。聲可手動消除，光必須排除設備或應急燈具故障，才可消除，提醒工作人員在第 一時間進行維護，同時消除大樓內的逃生盲區。

（2）強迫點燈：火災信號輸入，全系統內應急燈具均進入強迫點亮狀態。

（3）緊急疏散程序方案：根據火災信號地址進行編程對消防應急標志燈進行遠程控制：關閉危險區域的樓梯出口燈，調整指向危險區域的消防應急標志燈的箭頭，引導人員安全快速的逃離危險區域，同時遵循就近原則。

（4）記錄查詢：控制器可記錄大于2000條事件，包括系統本身報警（通訊、燈具故障等信息）、火災報警、應急聯動、復位操作登事件發生地址、日期、時間、用戶可通過液晶屏查詢。

6）消防聯動：采用干接點、RS232/RS485接口，標準modbus協議由火災報警系統按每個（或匯集）防火分區一個著火點信號方式提供給本系統。信號及對應的返回信號，其它均采用非開放的運行模式（系統內自行管理，對外只是單向傳送信息）。

7）本系統控制器置于消防控制中心。為了確保本系統的穩定性，免受計算機病毒及惡意攻擊對系統的損害，只接收經專門編程的火災報警系統的著火點輸入經濟版集中電源集中控制式系統，為防火等級高、人員密集型中小型建筑配套，系統全部選擇安全電壓型燈具產品。集中電源相對集中，就位于系統前端。

應急照明分配電裝置

KE-FP-600W-B

KE-FP-500W-B

KE-FP-320W-B

KE-FP-800W-ⅡB

四、系統特點：

1）系統容量大，拓撲結構簡單，安裝布線方便；

2）系統采用美國原裝進口芯片智能數控技術，性能穩定、控制精 確；

3）燈具地址編碼采用自適應編碼，現場安裝調試簡單、方便，減少工程安裝和維護成本；

4）燈具回路采用低壓直流24/36V供電，安全可靠；

5）系統備電采用頂 級免維護鉛酸電池組，應急放電時間長，維護方便。

五、燈具設置說明：

1）DC24V-DC36V輸出說明：可4路輸出（可擴展至8路），給集中電源集中控制型消防應急照明燈及疏散指示燈供電。

單一支路采用照明燈及標志燈混合布燈時，最多可配帶64個燈，且每個支路計算電流宜≤5A。

一般采用WDZN-RVS-2X2.5時，最遠布線距離宜≤150m；一般采用WDZN-RVS-2x4時，最遠布線距離宜≤250m；

2）應急照明疏散控制器主機.放置于消防控制室內于報警主機聯動，配套對應的應急消防指示疏散系統軟件?？梢员O(jiān)控每個應急照明電源、應急照明疏散分配電裝置、應急照明疏散指示燈的狀態。

3）應急照明疏散控制器主機、可以輸出4/8條總通訊線連接每個應急照明集中電源（含應急照明分配電裝置），每條通訊總線可帶16臺應急照明集中電源（含應急照明分配電裝置）置通訊總線可根據電井位置接到消防控制室再并合接入主機。

說明：

    應急照明控制器可擴展輸出8條回路，每條回路可接16臺應急照明專用電源，每臺應急照明專用電源可擴展輸出4-8條回路，每條回路可接64臺消防應急燈具，每條回路最 大輸出功率為100W-300W。

布線要求：

    1、應急照明控制器至應急照明專用電源通信線：通訊線WDZN-RVSP-2x2.5mm'；

    2、應急照明分配電裝置至應急燈具線制：WDZN-RVS-2×2.5mm或WDZN-RVS-2x4m'。
