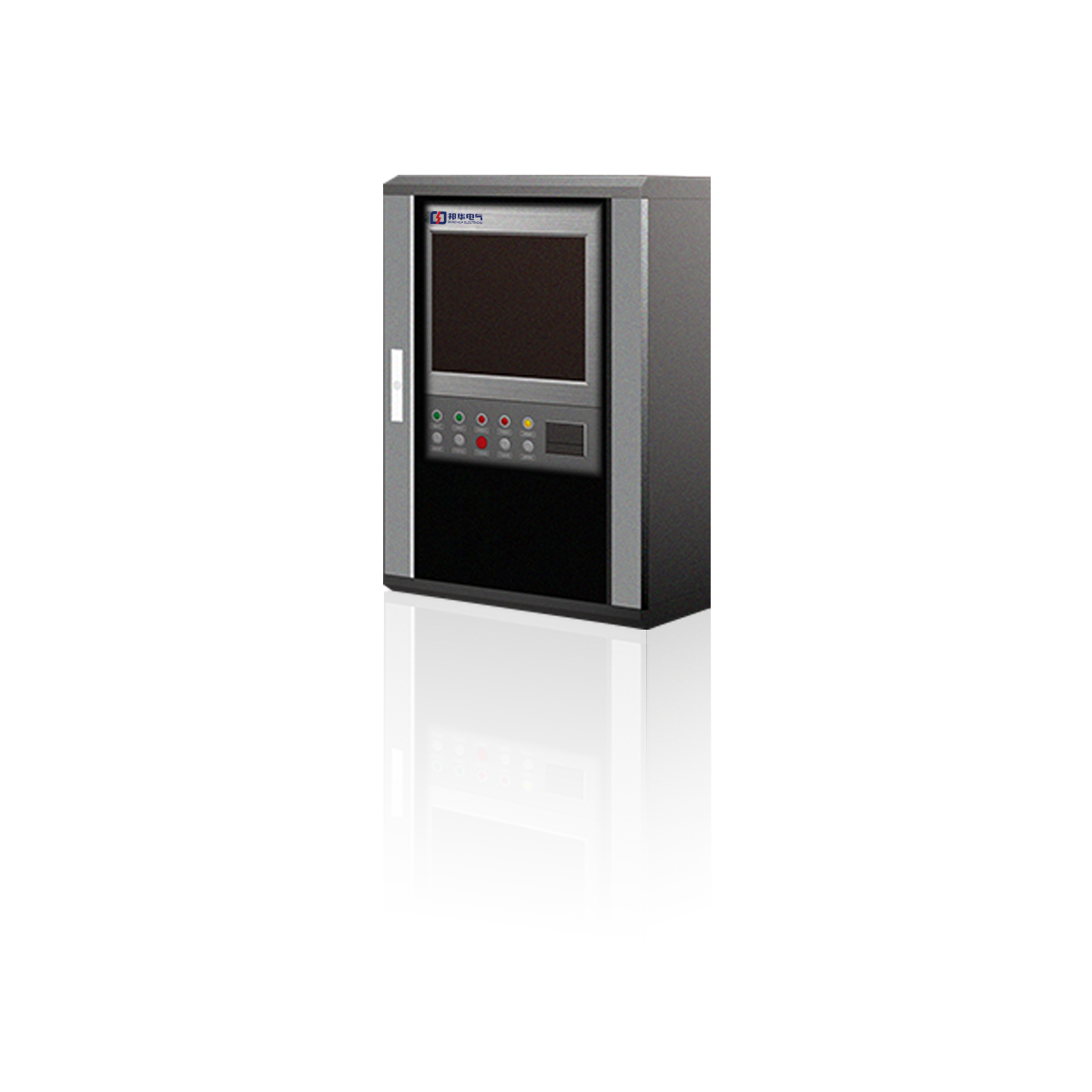

TS-C-40K-G應急照明疏散系統控制器
閱讀次數：1645 發布時間：2020-08-04
應急照明控制器：TS-C-1K-B、TS-C-1K-BF、TS-C-40K-G、TS-C-40K-T
產品特點
l 自主知識產權的TC-BUS總線通信技術和載波通信技術，實現真正的無極性二總線通信；
l 超寬工作電壓范圍，最高可達AC420V；
l 完善的系統防護設計，具有短路、斷路、過流及抗雷擊保護；
l 立柜式安裝，模塊化設計；
l 大容量，最多可配置8個回路，每個回路最多可配接25個集中電源，一個集中電源可配接200個集中控制型消防應急燈具，一臺控制器的最大容量為8×25×200=40000點；
l 采用Cortex-A9架構，高度集成化及模塊化，采用大屏幕液晶，支持CAD圖紙顯示，并具有圖形編輯器功能，可對建筑平面CAD圖紙中各種火災探測器、消防應急燈具進行添加、刪除以及工作模式設置等；
l 全功能鍵盤以及個性化鼠標艙，并配有光學藍光鼠標，支持拼音、數字、字符、特殊符號等輸入，操作便捷；
l 控制器具有自動及手動控制功能，可提前設置疏散預案，根據不同火災位置選擇最佳逃生路線；
l 聯網功能，可通過局域聯網卡連接我司火災報警控制器和其他控制器，實現火警信息、聯動信息的組網傳輸和操作；
l 具有2路標準RS232以及1路RS485串行接口，可配接圖形顯示裝置以及其他廠家消防聯動設備并傳遞相關報警信息等。
技術特性
內容 | 技術參數 |
主電電源 | 額定工作電壓AC220V/50HZ； 寬電壓范圍AC176V～AC420V可接入 |
備電電源 | 2塊12V/7Ah鉛酸蓄電池 |
總線電壓 | DC16V～DC28V |
總線電流 | 標準回路卡最大輸出電流0.6A |
應急工作時間 | 3h |
容 量 | 共8個回路，每個回路可通過集中電源配接5000個消防應急燈具； 記錄容量≥100000條 |
液晶規格 | 1366×768，18.5英寸TFT-LCD液晶屏 |
打 印 機 | 微型熱敏打印機 |
外形尺寸 | 552mm×460mm×1718mm (長×寬×高) |
重 量 | 約45kg |
使用環境 | 溫 度：0℃～+55℃ 相對濕度≤95%，不凝露 |
執行標準 | GB 17945-2010《消防應急照明和疏散指示系統》 |
安裝方法
采用立柜式安裝結構?？刂破鲬?yīng)安裝在消防控制室或有人值班的場所，并遠離電磁干擾設備。

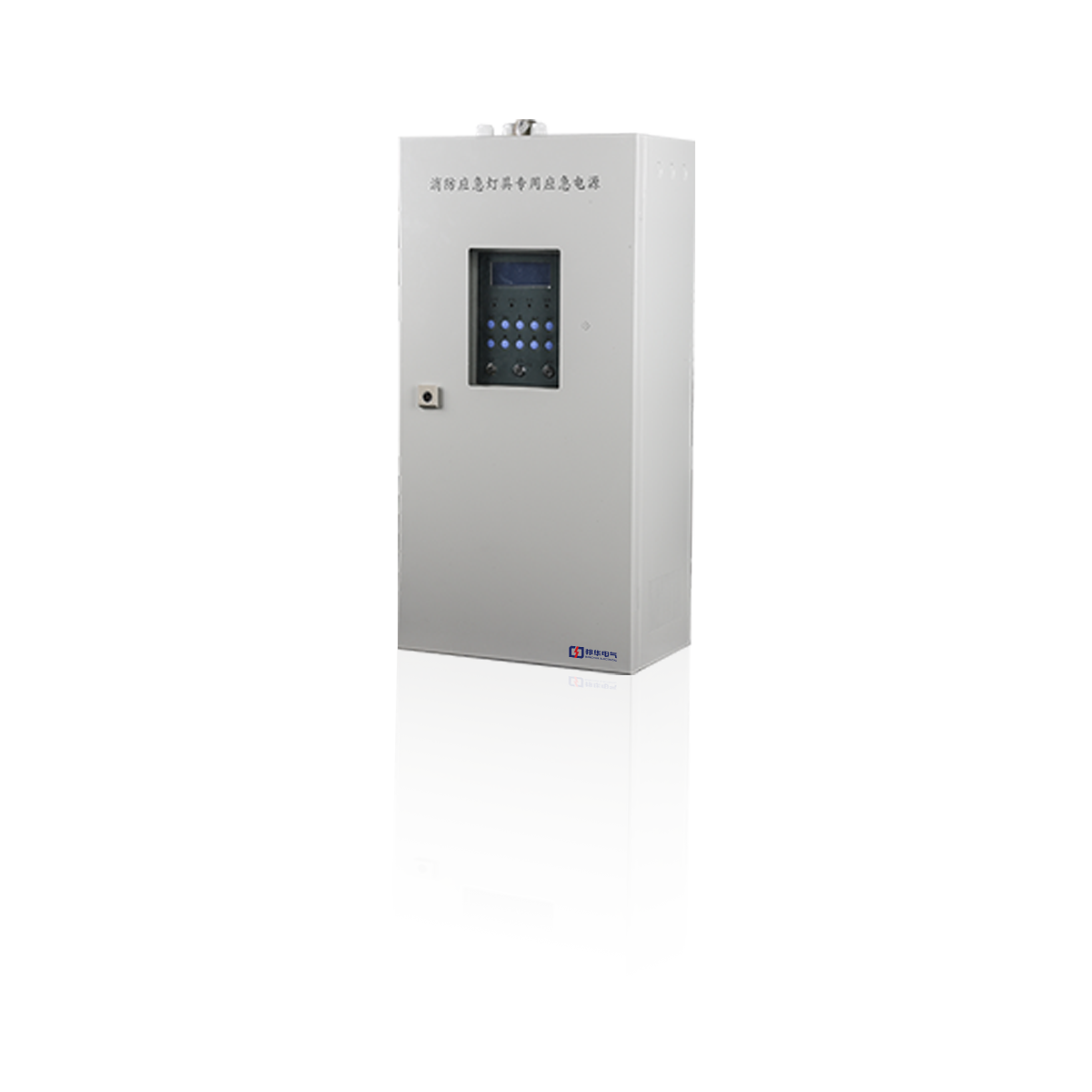

應急照明集中電源：TS-D-0.26KVA、TS-D-0.6KVA、TS-D-0.2KVA-N、TS-D-0.2KVA
產品特點
l 壁掛式安裝，一體化結構設計，獨立接線空間。
l 直流載波技術，與消防應急燈具兩線制連接，抗干擾能力強。
l 超寬范圍工作電壓，最高可達AC420V。
l 帶PFC的開關電源設計，高轉換效率和功率因數。
l 完善的內部保護，具有過流、過壓、欠壓保護。
l 具有輸入、輸出電壓值和電流值顯示及故障提示功能。
1.2 技術特征
內容 | 技術參數 |
主電輸入 | 額定電壓AC220V/50Hz， 電壓范圍AC176V~AC420V |
額定輸出電壓 | 主電狀態DC48V；應急狀態DC48V |
額定輸出功率 | 0.2kW |
備用電源 | 12V/26Ah×2鉛酸電池 |
輸出回路數量 | 8路 |
單回路最大輸出功率 | 50W |
應急工作時間 | 90min |
配接燈具數量 | 200個（最多） |
外形尺寸 | 520mm×420mm×135mm（長×寬×高） |
重 量 | 約35kg |
使用環境 | 溫 度：0℃～55℃； 相對濕度≤95%，不凝露 |
執行標準 | GB 17945-2010《消防應急照明和疏散指示系統》 |
安裝方法
本電源采用壁掛式安裝，安裝尺寸如圖4-6所示，用四個M6的膨脹螺栓固定在牢固的墻壁上，膨脹螺栓的水平間距為350mm，垂直間距為270mm。
應急電源的通風口在箱體兩側，安裝時切勿有外物遮擋通風口。
布線要求
電源輸入（L、N、）宜選用RV-1.5mm2及以上、耐壓750V以上的阻燃三芯絕緣線。
無極性二總線（B1、B2）宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線，單獨穿金屬管或阻燃管敷設，最長不超過1000m。
電源輸出（OUT+、OUT-）宜選用阻燃RVS-2×1.5mm2或以上導線，單獨穿金屬管或阻燃管敷設，最長不超過1000m。
