產品介紹

電涌保護器適用于交流48Hz~62Hz,額定工作電壓230V/400V的TT. TN. IT等供電系統、網絡通信(WIFI. 4G和5G等信號)設備電源系統及工廠低壓動力和控制系統,對雷電感應和其它瞬時過電壓進行保護。

安裝說明

安裝前必須切斷電源，嚴禁帶電操作。

建議在防雷模塊前端串聯熔斷器或自動斷路器。

安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

安裝完畢后（9mm、18mm的模塊應將模塊插到位），檢查防雷模塊是否正常工作。

防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），單片寬度為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。

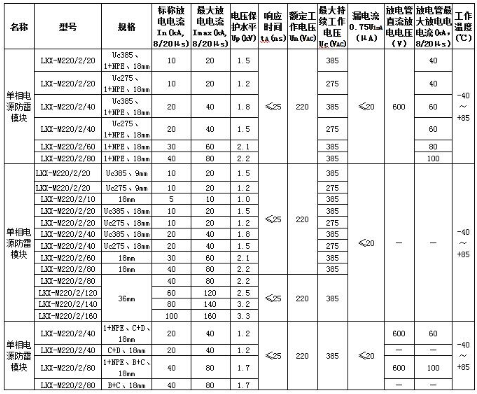

產品參數

相關型號

LKX-M220/2/10

LKX-M220/2/20

LKX-M220/2/20-L

LKX-M220/2/40

LKX-M220/2/60

LKX-M220/2/80

LKX-M220/2/120

LKX-M220/2/140
