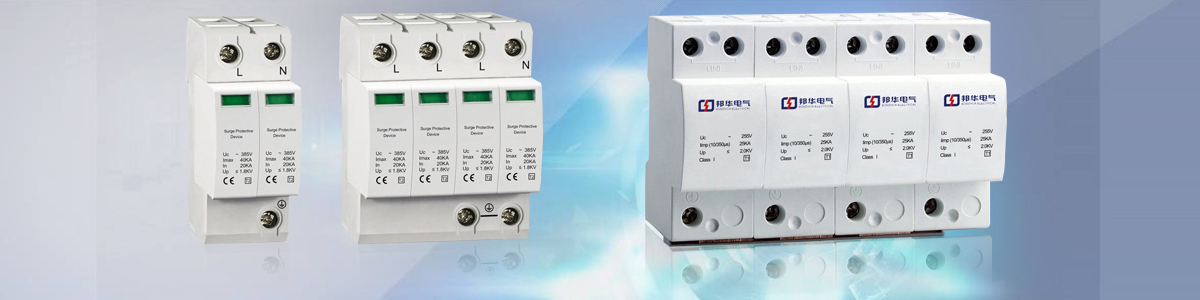

產品介紹

模塊防雷器SPD的基本電路浪涌保護器的電路根據不同需要，有不同的形式，其基本元器件就是上面介紹的幾種，一個技術精通的防雷產品研究工作者，可設計出五花八門的電路，好似一盒積木可搭出不同的結構圖案。研制出既有效又性能價格比好的產品，是防雷工作者的重任。

產品性能

標稱電壓Un：被保護系統的額定電壓相符，在信息技術系統中此參數表明了應該選用的保護器的類型，它標出交流或直流電壓的有效值。

額定電壓Uc：能長久施加在保護器的端，而不引起保護器特性變化和保護元件的電壓有效值。

額定放電電流Isn：給保護器施加波形為8/20μs的標準雷電波沖擊10次時，保護器所耐受的沖擊電流峰值。

放電電流Imax：給保護器施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的沖擊電流峰值。

產品參數

標稱放電電流In（kA）：40

最大放電電流Imax（kA）：60（8/20μs）

最大持續工作電壓Uc（V）：385

電壓保護水平Up（kV）：≦2.1

溫度范圍：-40℃~+80℃

遙信功能：可選

老化熱脫口功能：是

外殼：聚酰胺PA6阻燃增強

三相模塊尺寸（長×寬×高）：90×72×73mm

保護模式：L-PE、N-PE

相關型號

BEC-100B/3P+N

BEC-120B/3P+N

BEC-20D/4P

BEC-40C/4P

BEC-60B/4P

BEC-80B/4P

BEC-100B/4P

BEC-120B/4P
