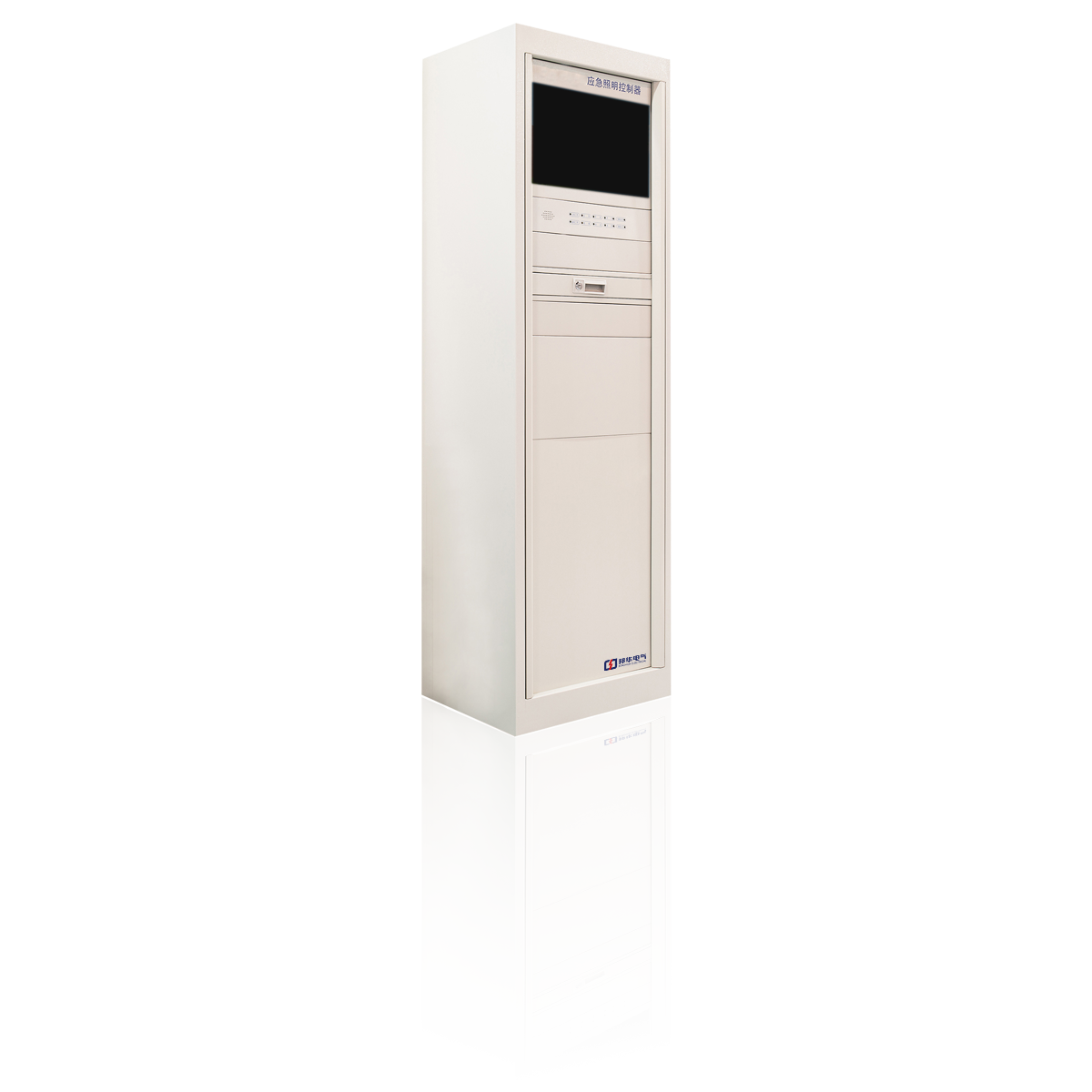

應急照明控制器：SZ-C-100W-3000

應急照明控制器為當今建筑物中消防控制系統中的重要環節，主要用于日常對消防 應急照明和疏散指示燈具的監控及管理，能快速查詢所有終端狀態。以及發生火警時迅 速反應，根據火警點的位置指示建筑物中人員遠離著火點疏散，最大限度的保障人民群 眾的生命安全。

應急照明控制器技術特點

●系統于WINDOWS操作平臺上開發，電腦操作模式、易學易用，使用方便;

●控制器整機特殊設計，適應消防控制室等特定條件使用;

●安裝方便、快捷，易用性強;

●人工智能模型的自適應疏散路徑選擇算法，針對每-火警點自動生成最佳疏散路線;

●通過系統管理軟件對系統設備進行全面監控;

●最多可集中管理25600個點位;

●設備可自動打印系統的各種故障、 應急信息;

●航空黑匣子記錄功能，能自動存儲十萬條以上系統運行的相關信息;

●先進的Power- -bus總線傳輸技術，抗電磁干擾能力強，可靠性高;

●標準RS232/RS485串行口，可接收火災報警的部位信息。

規格參數

●產品尺寸: L600mm x W600mm x H1600mm

●外殼材質:金屬、烤漆

●輸入電壓: AC220V (土10%)

●額定工作頻率: 50Hz

●主電功耗: 100W

●應急時間: 5t

●電池規格: 閥控密封式鉛酸電池12V/33ah 1節

●通訊接口: Rs232/Rs485接口，可連接AFS/BAS/CRT

●打印方式:全中文微型打印機、報文輸出

●工作環境:溫度: 0C ~ 55C (且55C環境不超過16小時)，相對濕度:≌95%Rh不凝露 接地方式:正常運行接地<0.50 ,應急運行時，輸出對地隔離運行

●安裝位置:消防控制室(或具有相同功能的室內環境)，且安裝環境符合.上述環境要求。

●安裝方式:落地式安裝。主機背部距墻面應≥500mm。

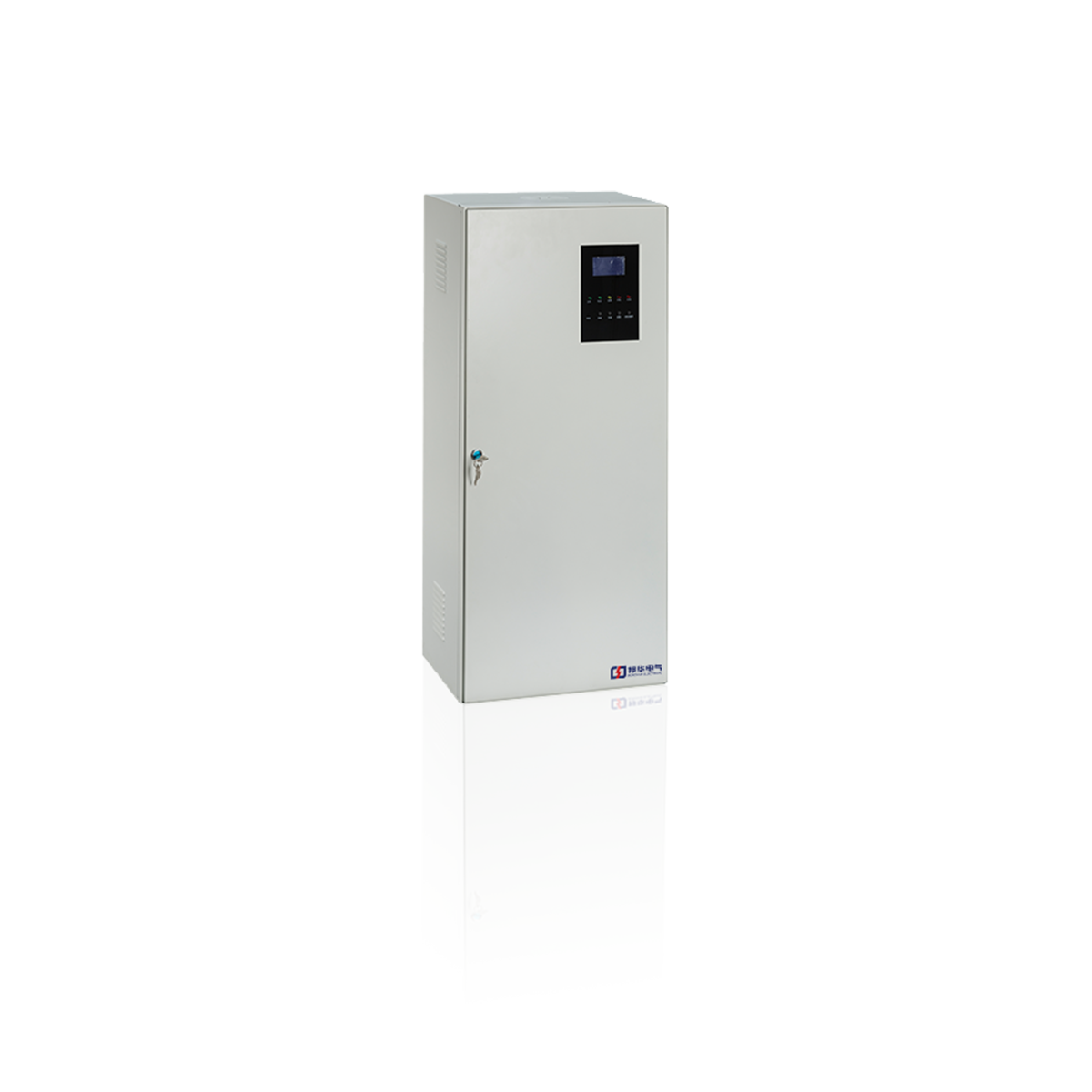

應急照明集中電源：SZ-D-0.5KVA(主型)、SZ-D-0.26KVA、SZ-D-1KVA

功能特點

集中電源是本系統的應急供電設備，又稱“消防應急燈具專用應急電源”;

可監控自身工作狀態(主電工作、備電工作、主電故障、備電故障) ;

可顯示輸入、輸出電壓，輸出電流，電池電壓;

故障上傳及顯示，聲光報警及故障消聲功能;

與系統主機通訊，將自身工作狀態上傳至主機，實現主機對集中電源的監控; 帶載應急照明分配電裝置，以及分配電裝置下面的應急燈具，接收系統主機命令， 控制所帶載的分配電與應急燈具工作;

自動進行周期性放電檢測;

先進的power-bus總線傳輸技術，抗電磁干擾能力強，可靠性高。

規格參數

外形尺寸: L650XW280XH1050(mm)

安裝方式:落地式

輸入電壓: AC220V 50Hz

輸出電壓: AC220V

主電功耗: 1KW (滿載)

應急時間: 90min

通訊接口: RS485

工作環境:環境溫度: -10C -45C,相對濕度:≤95%Rh

外殼材質:金屬、烤漆

防護等級: IP30

電池參數:閥控密封式鉛酸蓄電池單節電壓: 12V單節容量: 33Ah數量: 7節

安裝說明

●集中電源可放置于:消控室、值班室、設備機房、電氣管道井或弱電井內;

●設備應與墻壁做加固處理，防止設備跌倒;

●多層建筑可若干層設置- 臺集中電源;

保持設備周圍通風干燥;

●設備操作門鑰匙請妥善保管， 防止非專業人員隨意操作;

注:選擇輸出功率時應預留20-30%余量

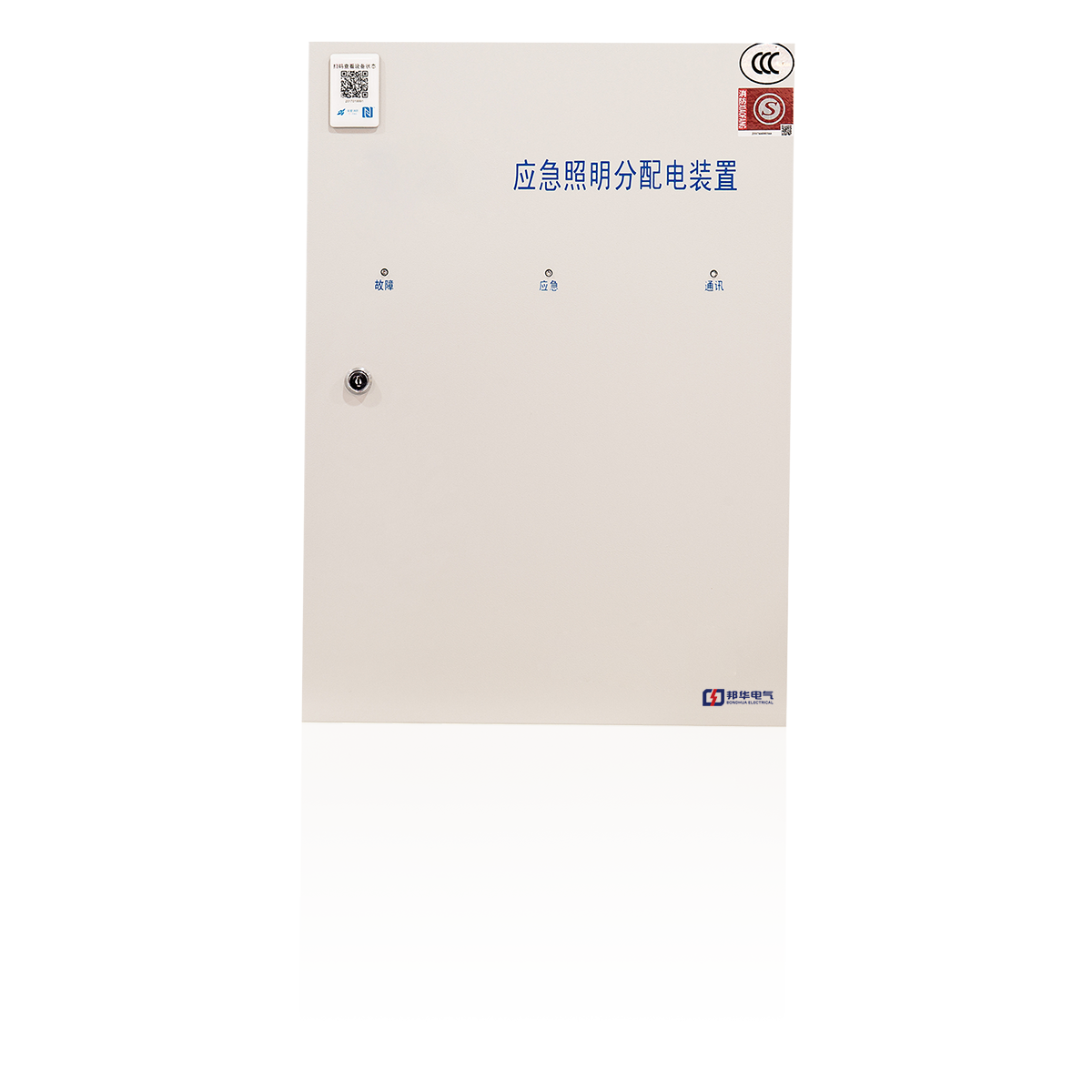

應急照明分配電裝置：SZ-FP-500W-AC4、SZ-FP-500W-DC4(主型)、SZ-FP-260W-DC4

功能特點

●應急照明分配電裝置布置于末端燈具旁的配電房或豎井內;

●可自動完成主電與備電的轉換，能監控自身運行狀態并實時顯示;

●設備主電與備電均取自于集中電源;

●設備帶有路由功能，能提高終端傳輸速度3-5倍;

●與系統主機通訊，將自身工作狀態.上傳至主機，實現主機對分配電裝置的監控;

●設備帶有4個回路，可拓展性強，最大可帶載256個燈具;

●先進的Power-bus通訊總線傳輸技術，抗電磁干擾能力強，可靠性高。

規格參數

●外形尺寸: L400mm x W150mm x H600mm;

●外殼材質:金屬、烤漆

●外殼防護等級: IP30

●額定工作電壓: DC24V

●額定工作頻率: 50Hz

●額定輸出電壓: DC24V

●額定功率: 260w

●與主機通訊接口: Rs485

●通訊回路: 4個

●安裝方式:壁掛

●工作環境:溫度-10C-45C相對濕度: ≤RH95%

安裝說明

●應急照明分配電裝置放置于末端弱電井或配電房內;

●設備應與墻壁做加固處理，防止設備跌落;

●每個獨立的防火區至少裝置- 臺應急照明分配電裝置;

●保持設備周圍通風、干燥;

●設備操作門鑰匙請妥善保管，防止非專業人員隨意操作

注:選擇輸出功率時應預留20- -30%余量
