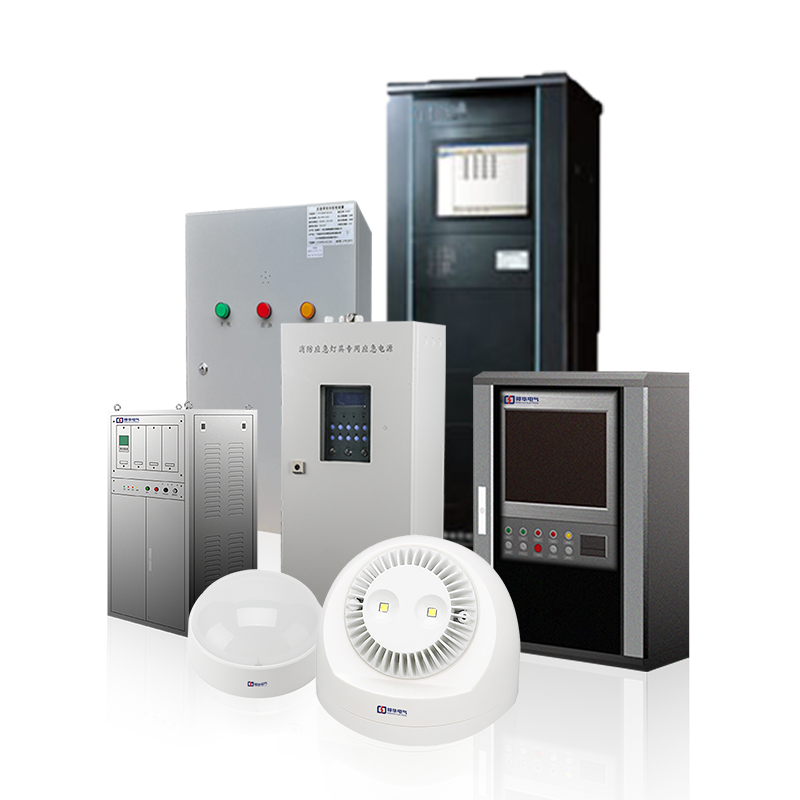

應急照明控制器JJ-C-Z01

性能特征

●17寸工業液晶顯示器，嵌入式工業電腦，雙CPU，互相備份

●實時監控和管理終端設備數據及狀態

●網絡化智能分析模塊，指揮終端設備指示疏散方向，提供最佳、最安全的逃生路徑

●顯示故障信息，包括故障類型、時間、位置并聲光信號報警及打印故障信息

●隨時監控應急電源的電池狀態、輸出狀態、輸入狀態

●可隨時控制消防應急標志燈具改變指示方向，點亮照明燈具

●最多可管理燈具32004個

●可與FAS火災報警系統無縫對接

●符合國家標準：GB17945-2010

應急照明集中電源：JJ-D-0.5KVA、JJ-D-3KVA、JJ-D-10KVA

性能特征

●智能數字化控制技術

●后備工作模式設計，高速的靜態開關切換

●采用高速微控制器和可編程邏輯器件來實現電路控制，參數設定、運行管理、先進的自檢和自偵測功

   能，可對電路板上的所有獨立電路連接進行自檢和故障分析

●輸入輸出過欠壓保護、輸入浪涌保護、電池過充過放保護、輸出過載短路保護、溫度過高保護等多種

   系統保護和報警功能

●智能化的電池充電管理

●斷路器狀態、熔斷器狀態和所有的電路工作狀態進行在線偵測，如有故障立即保護并報警通知

●符合國家標準：GB17945-2010

應急照明分配電裝置JJ-FP-300

系統設計施工注意事項

● 本系統內部設備供電電源均取自設備間內本區域應急照明(或應急電源)配電箱。

● 應急照明控制器與應急電源的電源線采用ZR(NH)-BV3×2.5mm2的普通線纜。

● 應急照明控制器與應急電源及分配電裝置的通訊線采用ZR(NH)-RVS2×1.5mm2的雙絞線纜。

● 應急電源到分配電裝置的電源線采用ZR(NH)-BV2×4mm2的普通線纜。

●  應急電源到燈具的通訊線采用ZR(NH)-RVS2×1.5mm2的雙絞線纜。

● 分配電裝置到燈具的電源線采用ZR(NH)-BV2×2.5mm2的普通線纜。

● 每臺應急照明控制器主機可以帶四個回路的分機（應急電源、分配電裝置），每個回路最多可以帶32臺分機，四個回路一共可以帶32×4=128臺分機（其中每個回路應急電源不宜超過16臺，四個回路不宜超過63臺）。

● 每臺應急電源分機可以帶四個回路的燈具，每個回路最多可以帶127只燈具，四個回路一共可以帶127×4=508只燈具。

● 每臺應急照明控制器主機可以帶508×63=32004只燈具，即每套智能消防應急照明和疏散指示系統最多可以管理32004只燈具。

● 應急照明控制器主機與分機可靠通訊距離宜≤1200m，如果加裝中繼器，布線距離將延長一倍。

● 應急電源在單一回路，帶滿127只燈具的情況下，最遠布線距離宜≤1200m。

● 分配電裝置在單一回路帶滿127只標志燈具的情況下，最遠布線距離宜≤300m。

● 分配電裝置在單一回路帶載應急照明燈具不宜超過32只，最遠布線距離宜≤200m。

● 應急照明控制器應安放在消防控制室；應急電源與分配電裝置應就近放置（分區配電間或電氣井道內）。

● 分支時每只燈具只宜設一次分支(基于線纜接頭工藝難度及回路壓降考慮)。

● 系統交流220V電源線與通訊線應分管鋪設，直流24V電源線與通訊線可以共管鋪設，請根據實際工程情況合理布線。但本系統電源線及通訊線不能與工程現場其它任何強電線路共管鋪設，除非采用屏蔽雙絞線，并且保證屏蔽層可靠接大地。

● 選用的火災自動報警系統需與智能消防應急照明和疏散指示系統采用的接口和通訊協議同步或進行協商一致。

系統調試

● 工程電力輸送至應急照明控制器和應急電源后，我公司專業售后人員進入調試工作階段。

● 進入調試工作前，施工方需對每一回路的電源線和通訊線測量其狀態，保證沒有短路、斷路和接地情況。

● 我公司工程師測試每一回路的通電、通訊情況，并進行系統調試。

● 與火災自動報警系統連接。采購方應負責組織智能消防應急照明和疏散指示系統廠家與火災報警系統廠家間關于報警信號輸出協議、煙感地址碼等信息的技術溝通交流。隨后我公司工程師將進行與火災自動報警系統控制器的通訊連接、聯動測試。
