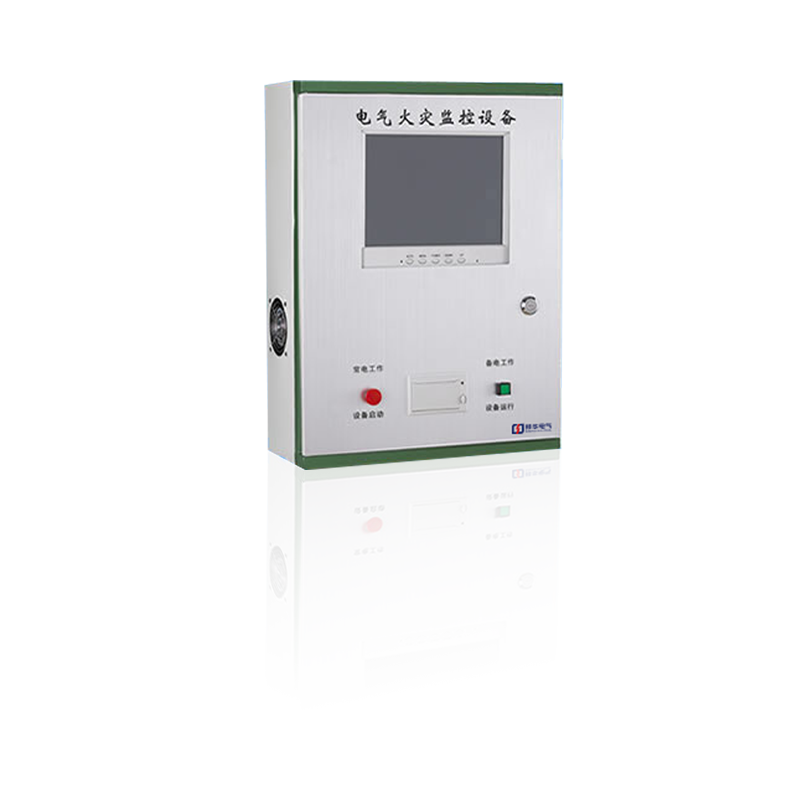

概述：

電氣火災監控設備應設置在消防控制室內或有人值班的場所;在有消防控制室且將電氣火災監控設備的報警信息和故障信息傳輸給消防控制室時， 電氣火災監控設備可以設置在保護區域附近。

電氣火災監控設備的報警信息和故障信息可以接入設置在消防控制室的消防控制室圖形顯示裝置集中顯示; 但該類信息的顯示應與火災報警信息和可燃?xì)怏w報警信息顯示有明顯區別。

電氣火災監控設備的安裝設置應參照火災報警控制器的設置要求。

保護區域內有聯動要求時，可以由電氣火災監控設備本身控制輸出控制，也可由消防聯動控制器控制輸出控制。

系統組成

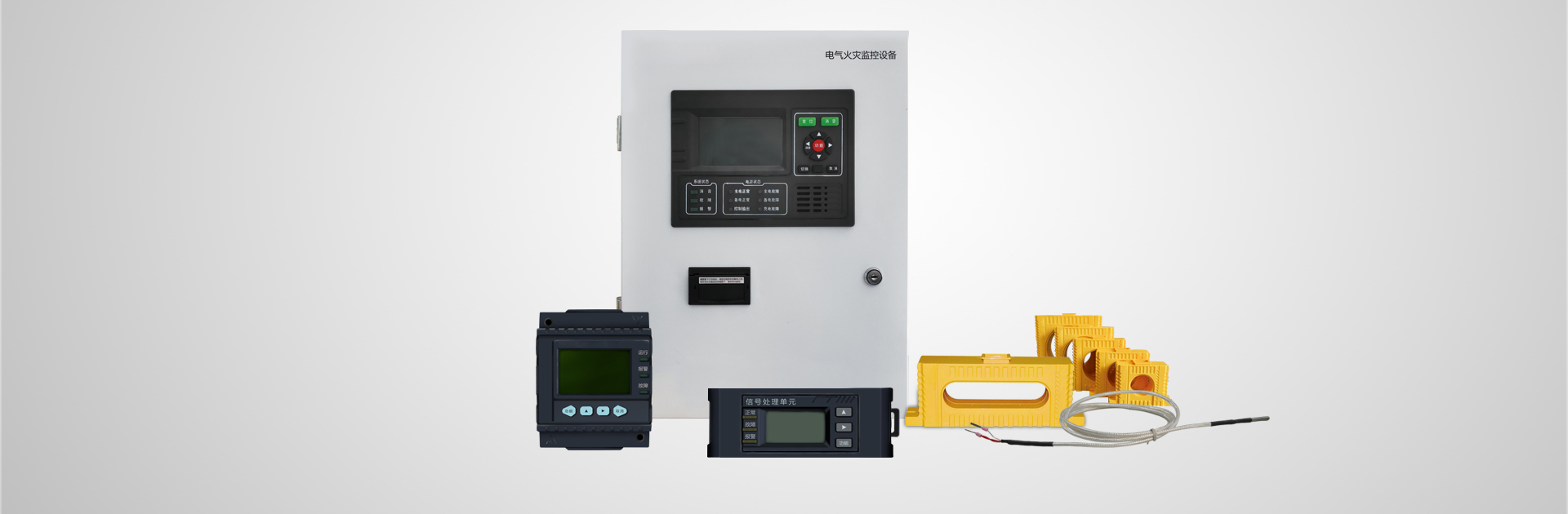

      電氣火災監控設備由一臺計算機作為主控上位機，配合防火漏電報警系統終端、剩余電流探測器和若干帶分勵脫扣功能的斷路器，通過二總線連接到主控上位機，通過應用軟件組成一個完整的防火漏電報警系統。主控機具有巡檢、監控、聲音報警、打印及查詢系統等多種功能，完成智能化的管理。該系統采用集散控制方案，一臺微型計算機可以監控512臺防火漏電系統終端;防火漏電系統終端能夠獨立工作，可以通過系統終端現場查看用電的各項參數。

漏電檢測

      剩余電流探測器采用零序電流互感器(ZCT)，鐵芯是環狀的，主電路導線穿越其中或在其上繞幾圈作為一次繞組，二次繞組則用漆包線均勻而對稱地繞在鐵芯上。當被保護電路無漏電故障時，由基爾霍夫電流定律可知，在正常情況下通過零序電流互感器的一次繞組電流的相量和恒等于零，即:即使三相負載不對稱，上式也同樣滿足。這樣，各相線工作電流在零序電流互感器環狀鐵芯中所產生的磁通相量和也恒等于零。因而，零序電流互感器的二次繞組沒有感應電動勢產生，漏電保護電器不動作，系統保持正常供電。一旦被保護電路或設備出現漏電故障或有人觸電時，將產生漏電電流(也稱剩余電流)，使得通過零序電流互感器的一次繞組的各相電流的相量和不再恒定為零，即:IA即為漏電電流。由此，在零序電流互感器的環狀鐵芯上將有勵磁磁動勢產生，所產生的磁通的相量和也不再恒定等于零。

      因此，零序電流互感器的二次繞組在交變磁通5 Wb的作用下，產生了感應電動勢EA，當達到預定值時，使脫扣線圈通電，電路斷開。零序電流互感器使用高性能的坡莫合金作為鐵芯的磁性材料，其輸出電壓在一定范圍內有良好的線性，很便于計算機處理。
