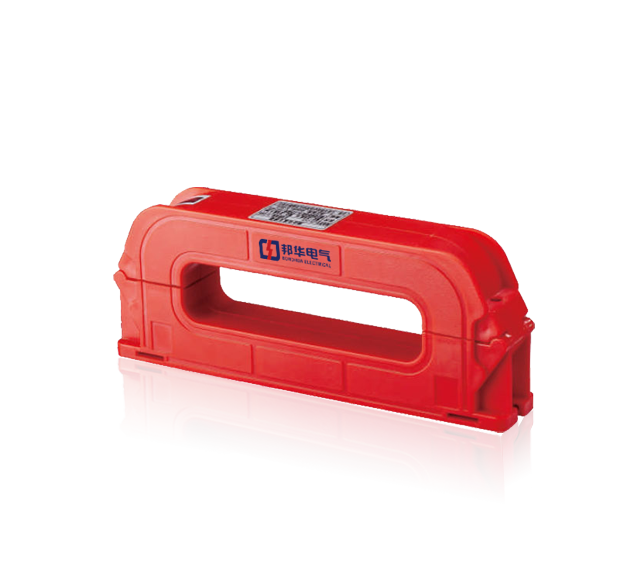

CR-HD400系列剩余電流互感(開口式)
閱讀次數：1202 發布時間：2020-08-11
產品功能
工作頻率：50~400Hz;
額定輸出：10mA~1000mA;
測量范圍：10%In~130%In;
額定輸出：0~1V(A或)0~0.25mA;
比位差：≤0.1%;
相位差：≤±10分；
介質強度：2.5kV/1mA/1min;
絕緣電阻：DC500V/1000MΩ/min;
接線方式：端子型/屏敝絞線1.5米；
使用環境：溫度：-25℃~75℃，
相對濕度：≤85%；
外殼：ABS, 阻燃等級94-V0；
符合國家標準；
主要技術參數
| 產品型號 | 額定輸入 (A) | 額定輸出 (m A/V) | 精度等級 | 尺寸 | |||||||
| A1 | B1 | A | B | C | D | E | G | ||||
| CR-HD100 | 0-1A | 0-1V | 0.1,0.2 | 110 | 25 | 180 | 70 | 28 | 168 | 180 | ?6x9 |
| CR-HD255 | 0-1A | 0-1V | 0.1,0.2 | 150 | 35 | 230 | 86 | 32 | 213 | 230 | ?6x10 |
| CR-HD400 | 0-1A | 0-1V | 0.1,0.2 | 190 | 35 | 270 | 86 | 32 | 253 | 270 | ?6x10 |
