JHLD-08 電氣火災監控系統的組成 由電氣火災監控設備、剩余電流式電氣火災監控探測器（漏電火災控制模塊+剩余電流互感器）和溫度探測器組成，用于在線實時監測剩余電流、接觸點溫度，達到設定值時，發出預警信號，提醒工作人員排除故障隱患。

JHLD-08 電氣火災監控系統應用方案

系統特點

特點一：該系統完全是為電氣火災監控量身定做的，系統運行穩定可靠，便于擴展，具有很高的性價比。

特點二：系統監控設備采用緊湊高效的Windows操作系統，其平臺界面風格與我們較熟悉的Windows一致，系統操作簡便，方便用戶的的維護和管理，滿足GB1428.1-2005國家標準，實時在線監測故障點變化狀態，  永久性儲存系統發生過的事件，并且可進行“遙測、遙控、遙訊、遙調”功能。

特點三：系統網絡采用直線拓?fù)浣Y(jié)構， 多主從方式的串行通訊傳輸總路線， 使用普通的屏蔽線（4x1.5mm2）作為傳輸介質，可對1500米內的探測器進行檢測、控制， （超過1500可加信號中繼放大器）， 傳輸速率最高1Mbit/s，硬件自動完成收發數據的檢錯功能，支持網絡硬件節點的即插即用。

特點四： 高靈敏度智能型電氣火災監控探測器可針對配電回路的剩余電流和溫度進行準確的探測，  滿足GB142

8.2-2005、GB14287.3-2005國家標準，內置高性能的MCU微處理器、性能可靠、  功能強大、 安裝靈活、 使用方便， 智能型電氣火災監控探測器采用全數字處理技術，有效的減少了系統漏報誤報等情況發生。

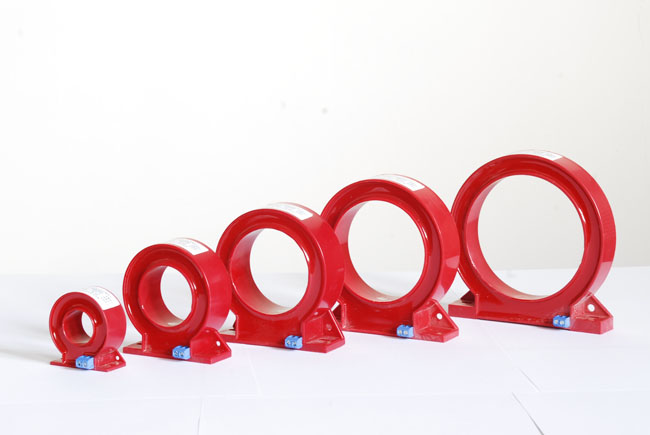

JH-R 圓形剩余電流互感器（用于對電纜探測剩余電流）

JH-R構造及用途

一種采用非晶或鉑鏌合金本體構成的高導磁制作的傳感器，專用于剩余電流高精度采樣,配合漏電控制模塊使用，多用于對電纜探測剩余電流

主要技術參數

剩余電流測試范圍：20-1000mA

信號輸出方式：模擬量信號，二線輸出

輸出線要求：10米以內2×1.0mm2

帶剩余電流過流沖擊熱穩定保護

分類及型號規格（詳見樣本P20）

JH-R 矩形剩余電流互感器（用于對銅排探測剩余電流）

JH-R構造及用途

一種采用非晶或鉑鏌合金本體構成的高導磁制作的傳感器，專用于剩余電流高精度采樣,配合漏電控制模塊使用，多用于對銅排探測剩余電流

主要技術參數

剩余電流測試范圍：20-1000mA

信號輸出方式：模擬量信號，二線輸出

輸出線要求：10米以內2×1.0mm2

帶剩余電流過流沖擊熱穩定保護

分類及型號規格（詳見樣本P22）

JH-T總線編址溫度探測器（簡稱JH-T）

JH-T構造及用途

一種采用鉑電阻（或芯片）及高導熱合金的制作的傳感器，專用于電氣火災監控系統的溫度采樣

主要技術參數

溫度測試范圍：50-140℃

輸出線要求：10米內3×1.0mm2

信號輸出方式：模擬量信號，三線輸出

JH-T標配為1.2m，如需加長，請?zhí)崆懊魇?/p>
