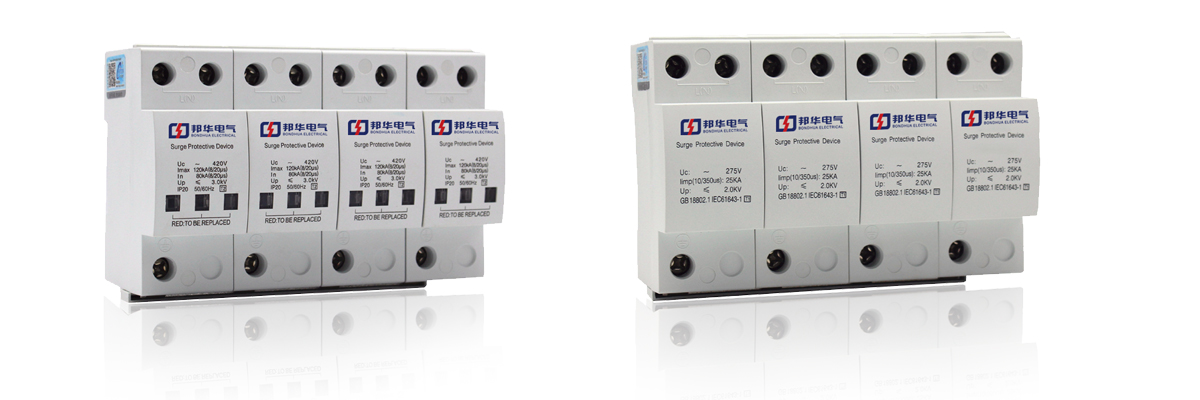

西安邦華電氣工程有限公司專業生產及銷售HLSP-400/100/4P避雷器，HLSP-400/100/4P過電壓避雷器，HLSP-400/100/4P質量好，價格低，HLSP-400/100/4P軍工品質，HLSP-400/100/4P口碑佳，HLSP-400/100/4P物美價廉，邦華電氣歡迎您來電咨詢！

浪涌分類：

電涌保護器的類型和結構按不同的用途有所不同，但它至少應包含一個非線性電壓限制元件。用于電涌保護器的基本元器件有:放電間隙、充氣放電管、壓敏電阻、抑制二極管和扼流線圈等。

SPD的基本元器件及其工作原理:

1.放電間隙(又稱保護間隙)

它一般由暴露在空氣中的兩根相隔一定間隙的金屬棒組成，其中一根金屬棒與所需保護設備的電源相線L1或零線(N)相連，另一根金屬棒與接地線(PE)相連接，當瞬時過電壓襲來時，間隙被擊穿，把一部分過電壓的電荷引入大地，避免了被保護設備上的電壓升高。這種放電間隙的兩金屬棒之間的距離可按需要調整，結構較簡單，其缺點時滅弧性能差。改進型的放電間隙為角型間隙，它的滅弧功能較前者為好，它是靠回路的電動力F作用以及熱氣流的上升作用而使電弧熄滅的。

2.氣體放電管

它是由相互離開的一對冷陰板封裝在充有一定的惰性氣體(Ar)的玻璃管或陶瓷管內組成的。為了提高放電管的觸發概率，在放電管內還有助觸發劑。這種充氣放電管有二極型的，也有三極型的，氣體放電管的技術參數主要有:直流放電電壓Udc;沖擊放電電壓Up一般情況下Up≈(2~3)Udc;工頻而授電流In;沖擊而授電流Ip;絕緣電阻R(>109Ω);極間電容(1-5PF)氣體放電管可在直流和交流條件下使用，其所選用的直流放電電壓Udc分別如下:在直流條件下使用:Udc≥1.8U0(U0為線路正常工作的直流電壓)在交流條件下使用:U dc≥1.44Un(Un為線路正常工作的交流電壓有效值)

3.壓敏電阻

它是以ZnO為主要成分的金屬氧化物半導體非線性電阻，當作用在其兩端的電壓達到一定數值后，電阻對電壓十分敏感。它的工作原理相當于多個半導體P-N的串并聯。壓敏電阻的特點是非線性特性好(I=CUα中的非線性系數α)，通流容量大(~2KA/cm2)，常態泄漏電流小(10-7~10-6A)，殘壓低(取決于壓敏電阻的工作電壓和通流容量)，對瞬時過電壓響應時間快(2~10-8s)，無續流。 電涌保護器(SPD)工作原理和結構壓敏電阻的技術參數主要有:壓敏電壓(即開關電壓)UN，參考電壓Ulma;殘壓Ures;殘壓比K(K=Ures/UN);最大通流容量Imax;泄漏電流;響應時間。

壓敏電阻的使用條件有:

壓敏電壓:UN≥[(√2×1.2)/0.7]U0(U0為工頻電源額定電壓)，最小參考電壓:Ulma≥(1.8~2)Uac (直流條件下使用) Ulma≥(2.2~2.5)Uac(在交流條件下使用，Uac為交流工作電壓)壓敏電阻的最大參考電壓應由被保護電子設備的耐受電壓來確定，應使壓敏電阻的殘壓低于被保護電子設備的而損電壓水平，即(Ulma)max≤Ub/K，上式中K為殘壓比，Ub為被保護設備的而損電壓。

4.抑制二極管

抑制二極管具有箝位限壓功能，它是工作在反向擊穿區，由于它具有箝位電壓低和動作響應快的優點，特別適合用作多級保護電路中的最末幾級保護元件。抑制二極管在擊穿區內的伏安特性可用下式表示:I=CUα，上式中α為非線性系數，對于齊納二極管α=7~9，在雪崩二極管α=5~7。

抑制二極管的技術參數主要有:

(1)額定擊穿電壓，它是指在指定反向擊穿電流(常為lma)下的擊穿電壓，這于齊納二極管額定擊穿電壓一般在2.9V~4.7V范圍內，而雪崩二極管的額定擊穿電壓常在5.6V~200V范圍內。

(2)最大箝位電壓:它是指管子在通過規定波形的大電流時，其兩端出現的最高電壓。

(3)脈沖功率:它是指在規定的電流波形(如10/1000μs)下，管子兩端的最大箝位電壓與管子中電流等值之積。

(4)反向變位電壓:它是指管子在反向泄漏區，其兩端所能施加的最大電壓，在此電壓下管子不應擊穿。此反向變位電壓應明顯高于被保護電子系統的最高運行電壓峰值，也即不能在系統正常運行時處于弱導通狀態。

(5)最大泄漏電流:它是指在反向變位電壓作用下，管子中流過的最大反向電流。

(6)響應時間:10~11s

5.扼流線圈

扼流線圈是一個以鐵氧體為磁芯的共模干擾抑制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上，形成一個四端器件，要對于共模信號呈現出大電感具有抑制作用，而對于差模信號呈現出很小的漏電感幾乎不起作用。扼流線圈使用在平衡線路中能有效地抑制共模干擾信號(如雷電干擾)，而對線路正常傳輸?shù)牟钅Ｐ盘?hào)無影響。

這種扼流線圈在制作時應滿足以下要求:

(1)繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。

(2)當線圈流過瞬時大電流時，磁芯不要出現飽和。

(3)線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。

(4)線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的而授能力。

6.1/4波長短路器

1/4波長短路器是根據雷電波的頻譜分析和天饋線的駐波理論所制作的微波信號電涌保護器，這種保護器中的金屬短路棒長度是根據工作信號頻率(如900MHZ或1800MHZ)的1/4波長的大小來確定的。此并聯的短路棒長度對于該工作信號頻率來說，其阻抗無窮大，相當于開路，不影響該信號的傳輸，但對于雷電波來說，由于雷電能量主要分布在n+KHZ以下，此短路棒對于雷電波阻抗很小，相當于短路，雷電能量級被泄放入地。由于1/4波長短路棒的直徑一般為幾毫米，因此耐沖擊電流性能好，可達到30KA(8/20μs)以上，而且殘壓很小，此殘壓主要是由短路棒的自身電感所引起的，其不足之處是工頻帶較窄，帶寬約為2%~20%左右，另一個缺點是不能對天饋設施加直流偏置，使某些應用受到限制。
