西安邦華電氣專業生產GW-DH200A系列電氣火災監控設備，GW-DH200A電氣火災監控探測器反應靈敏，GW-DH200A電氣火災探測器質量好，價格低。邦華電氣專注GW-DH200A電氣火災十五年！歡迎您來電咨詢！

●工作原理Working principle

      GW-DH200A內部電路由單片機、數據存儲器、人機對話電路、回路接口電路、多機通訊接口電路等組成，原裝進口的單片機功能強大，指令豐富，是廣為應用的優秀芯片。人機對話電路主要是由按鍵輸入電路、顯示驅動電路、指示燈顯示電路及液晶或數碼管顯示電路組成，通過這些電路可設定電流互感器的火災報警閱值，顯示測量的電流值，指示電流互感器的狀態(即故障狀態、火災報警狀態、正常工作狀態)?；芈方涌陔娐房山邮仗幚硐录?jí)終端電流互感器傳遞過來的信號。多機通訊接口電路可將本機下級終端每只電流互感器的信息(包括電流值、互感器狀態)發送給上級GW- DH6000型電氣火災監控設備。

      電流探測器循環采集下級終端電流互感器傳遞過來的信號，當判斷出電流互感器故障時，與此相應的故障指示燈就會點亮，并且蜂鳴器發出斷斷續續的鳴叫聲，直到故障排除或值班人員通過"O/復位” 鍵手動消除后，故障指示燈才會熄滅;當判斷出互感器電流值超出火災報警閾值時，電流探測器就會發出聲、光報警信號，值班人員按“V/消音"鍵消除訊響，然后按探測器指示的通道到現場進行相應處理，在現場情況未處理完畢之前，若再有其他通道互感器的電流值超出火災報警閾值時，蜂鳴器就會繼續鳴叫，同時該通道的指示燈點亮，現場情況處理完畢，值班人員需通過按“O/復位"鍵，才能使電流探測器恢復到正常工作狀態。

全系列產品：

剩余電流式電氣火災監控探測器 GW-DH200

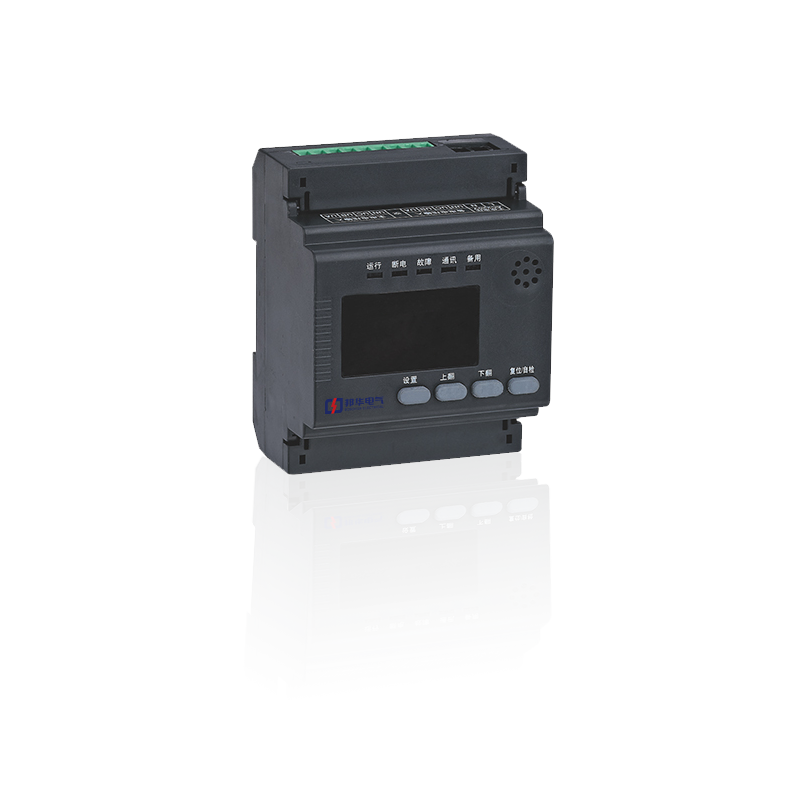

剩余電流式電氣火災監控探測器 GW-DH200A

電氣火災監控設備 GW-DH6000

測溫式電氣火災監控探測器 GW-DH200D

電氣火災監控設備 GW-DH6000G

剩余電流式電氣火災監控探測器 GW-DH200

●主要功能Main functions

◆故障報警功能

◆火災報警功能

◆網絡通訊功能

◆采樣顯示功能

◆自檢功能

◆火災報警閾值設定功能

◆地址設定功能

◆消音功能

◆復位功能

◆繼電器動作輸出功能

●主要特性及技術指標Main features and technical indexes

◆工作電源AC220V士15%/50Hz

◆推薦最佳配置:每只探測器配接-只電流傳感器;最大可同時配接3路電流傳感器。

◆工作環境溫度0C~ +559C

◆存儲環境溫度- 10C~ +65*C

◆工作環境相對濕度≤95% (無冷凝)

◆海拔高度≤2000m

◆繼電器觸點容量AC220V/5A，DC30V/5A

◆最大功耗2W

◆外形尺寸(長x寬x高) :87.5x72 x 59mm;

◆采用導軌式安裝

◆符合標準: GB 14287.2- 2005《電氣火災監控系統第2部分:剩余電流式電氣火災監控探測器》

◆報警設定值: 30mA~999mA
