邦華電氣專業生產：TE1110剩余電流電氣火災監測探測器，十五年防火經驗，TE1110系列氣火災探測器反應靈敏，質量好，價格低。TE1110組合式漏電火災探測器產品認證、資質齊全。歡迎您來電咨詢！

產品描述：

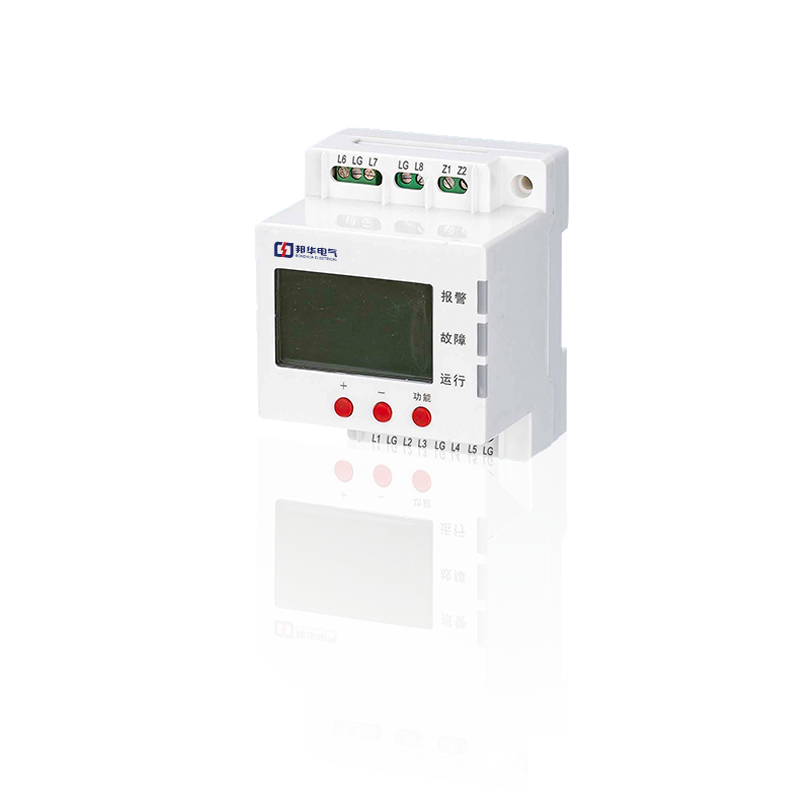

TE1110剩余電流電氣火災監測探測器是一種集液晶顯示、剩余電流采集和信號轉換處理于一體的火災監測探測器。配有XE03R3、XE03R5、XE03R8、XE03F143、XE03F183、XE03F224、XE03F304七種電流互感器，適用于單個用電線路的泄漏電流檢測。需要與合適的監控設備聯網，實現監控報警。

TE1110系列漏電式電氣火災監測探測器的設計、制造和檢驗符合下列國家標準：GB 14287.2——2014《電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》。

特點：

1）集測量、顯示、地址設置等功能于一體；

2）tbus雙總線連接方式，通訊穩定可靠，接線簡單；

3）低功耗設計，信號、電源一體；

4）模塊化設計，維護方便；

5）外形精致緊湊，適用于各種電氣環境；

技術參數：

TE1110 系列剩余電流式電氣火災監控探測器

1 安裝使用說明書(Ver.1.1,2015.04)

一、 概述

TE1110 剩余電流式電氣火災監控探測器是一款采用液晶顯示，剩余電流采集和信號轉換處理于一體的探測器，可以配接包括 XE03R3、XE03R5、XE03R8、XE03F143、XE03F183、XE03F224、XE03F304 七種型號電流互感器,適用于對單個用電回路的漏電流進行檢測，需和適配的監控設備組網實現監控和報警。

TE1110 系列剩余電流式電氣火災監控探測器設計、制造和檢驗符合以下國家標準：GB 14287.2-2014《電氣火災監控系統 第 2 部分：剩余電流式電氣火災監控探測器》。

二、 特點

1、 集測量、顯示、地址設置等功能于一體

2、 TBUS 兩總線制連接方式，通訊穩定可靠，布線簡便

3、 低功耗設計，信號和供電合二為一

4、 模塊化設計，維護更方便

5、 外觀精致小巧，適用于各類用電環境

三、 技術參數

1、檢測對象：剩余電流

檢測范圍：0mA～1000mA

報警設定值：150mA～1000mA 調節精度：1mA

2、通訊方式：TBUS 兩總線制

通訊距離：≤1000m（RVV 2×1.5mm2）

3、適配監控設備：TE1001、TE1004、TE1010

4、額定電壓：DC24V（總線供電）

 功 耗：≤0.03W

5、安裝方式：螺釘安裝

6、執行標準：GB 14287.2-2014

7、使用環境：溫度:-10℃～60℃ 濕度:≤93%RH 無凝露

四、 結構特征

1、 產品外形及尺寸：

 適用于線纜檢測 適用于銅排檢測

TE1110 配接 XE03R3、XE03R5、XE03R8 TE1110 配接 XE03F143、XE03F183、電流互感器 XE03F224、XE03F304 電流互感器

XE03R3 外形 68×104×32 內徑φ30

XE03R5 外形 110×146×32 內徑φ56

XE03R8 外形 126×162×32 內徑φ80

XE03F143 外形 216×125.5×32 內徑 145×38

XE03F183 外形 260×130.5×32 內徑 180×38

XE03F224 外形 298×140.5×32 內徑 224×50

XE03F304 外形 395×176×50 內徑 305×48

五、 安裝與接線

1、 安裝

安裝前應首先檢查外殼是否完好無損，產品組件和標識是否齊全：

第一步：將安裝螺釘穿過安裝孔，用螺釘將探測器固定在配電箱底板或?qū)к壣希?/p>

第二步：將保護回路的火、零線同時穿過互感器后再連接到用電設備；

第三步：連接探測器與監控設備通訊信號線。

安裝說明：穿過電流互感器的出線端線路必須是獨立的。互感器出線端后的線路不能與輸入端（互感器前）以及干線或其他非區域的電纜連接，也不允許接地。A、B、C、N 四條線纜必須同向穿過電流互感器，PE 線不得穿過電流互感器。經過不同互感器的零線嚴禁搭接混用。

2、 線纜連接

監控設備與探測器之間的通訊線可采用雙絞銅芯線，建議線徑截面積不小于 1.5mm2，當系統應用在強干擾場所時，通訊線應采用帶屏蔽層的雙絞線，屏蔽層應良好接地。

TBUS 信號總線布線時，注意強弱電分開布線，不允許交叉和搭線。嚴禁與動力線、照明線、視頻線、廣播線、電話線等穿入同一線管。配線應整齊，導線應捆扎成束，穿線可用阻燃 PVC 管、金屬管及金屬線槽。在穿管、線槽后，應將管口、槽口封堵。

六、 使用與操作

1、 調試流程

第一步：檢查線路是否正確連接，排除錯誤接線和虛接的情況；

第二步：通電，并在探測器上設置地址；

第三步：在監控設備上搜索和保存探測器信息；（方法見監控設備說明書相關部分）

第四步：設置報警點，探測器進入正常監控狀態；（方法見監控設備說明書相關部分）

第五步：驗證報警點，長按探測器上的【確認】鍵，顯示探測器報警設置點，確認是否與監控設備同步。

七、 搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。儲存環境應保持通風、干燥，切忌露天存放。

八、 注意事項

1、 值班人員應熟練掌握設備的操作方法，不得誤操作；

2、 本產品為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄；

3、 應定期對產品進行功能測試。

九、 請聯系我們

感謝您選購我公司產品，本產品按國家有關法律法規質保，產品如在保質期內出現故障，或者在產品安裝、使用過程中如有任何問題，請您及時與我們聯系，我們將竭誠為您提供及時、優質的服務！
