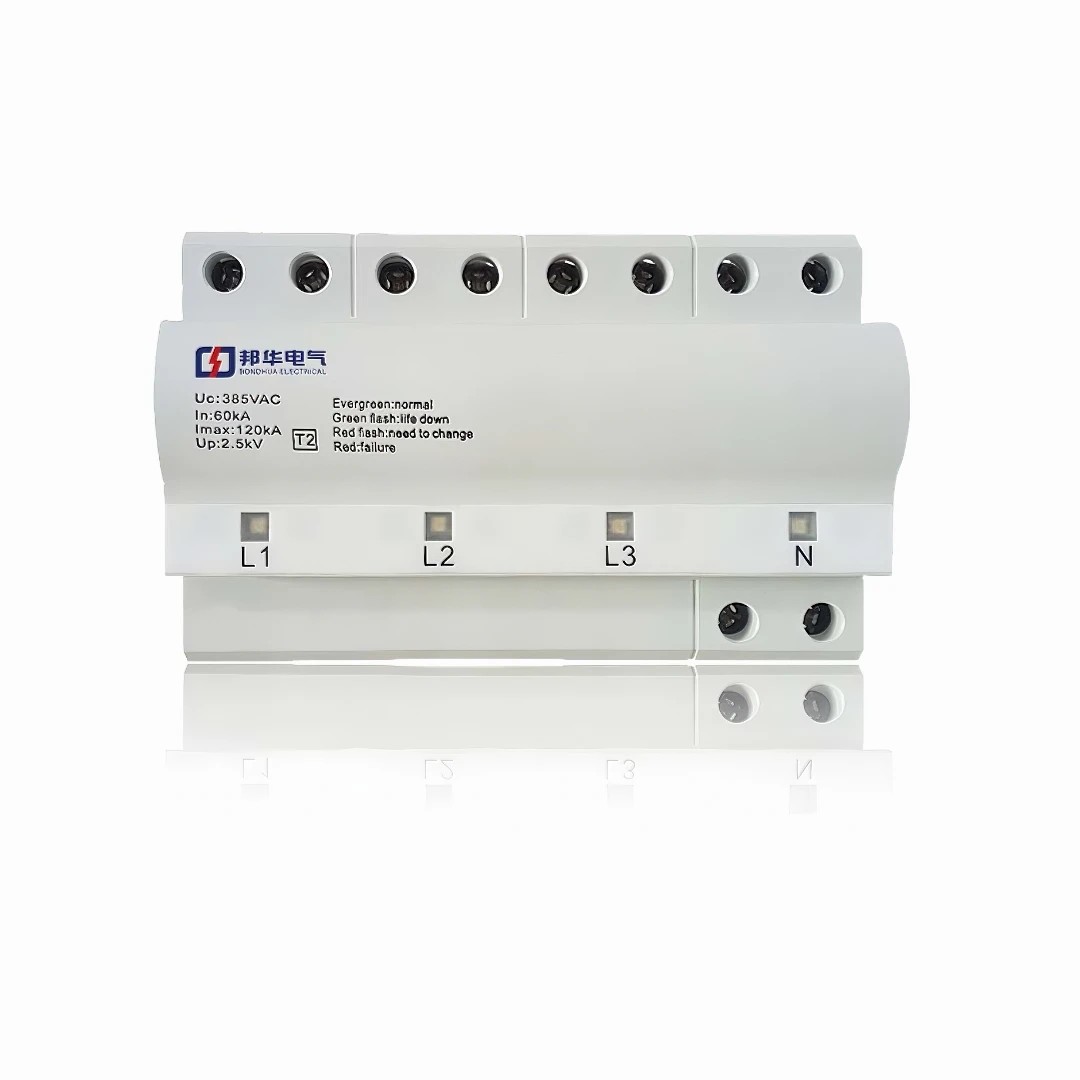

ZH6-B100/3-690/4P過電壓保護器—— 您的高壓配電系統防過壓核心屏障

一、ZH6-B100/3-690/4P過電壓保護器詳細概述：

ZH6-B100/3-690/4P過電壓保護器，專為解決您在高壓配電場景中遇到的雷擊過電壓、操作過電壓、電網波動等問題而生，直擊設備損壞、生產線停機、項目驗收受阻等核心痛點。我們針對該型號做了專項工況優化，采用多層循環疊加技術，既兼顧快速響應的優勢，又提升通流容量，無論是極端雷擊環境下的大電流泄放，還是日常配電系統的操作過電壓抑制，都能穩定響應、精準防護，避免您的高壓設備因過電壓沖擊出現故障，大幅降低設備維護成本與停機損失。

本型號ZH6-B100/3-690/4P過電壓保護器，是邦華電氣深耕電氣防護領域十余年的匠心之作，全系列產品均通過國家權威機構型式試驗，每一臺產品出廠前均經過全項性能檢測，確保符合您項目的驗收規范與設計要求。邦華電氣提供完整的資質文件、專業選型指導與完善售后技術支持，從采購前的參數匹配，到安裝后的調試維護，全流程一對一服務，讓您采購省心、使用放心，無需擔心資質不符、選型不當?shù)葐栴}。

針對您的高壓配電特殊工況需求，ZH6-B100/3-690/4P過電壓保護器做了專項優化，適配690V三相交流系統，可直接對接多種配電制式，無需額外改造即可安裝使用，大幅縮短您的項目施工周期，適配風電、煤礦、工業高壓等復雜場景的防護需求。

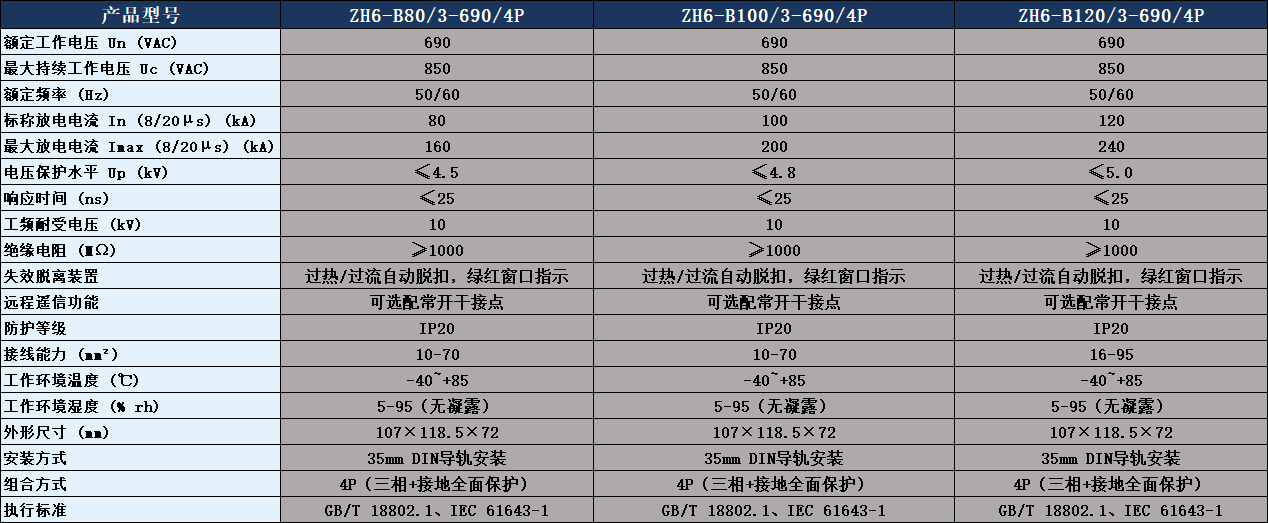

二、ZH6-B100/3-690/4P過電壓保護器核心技術參數表：

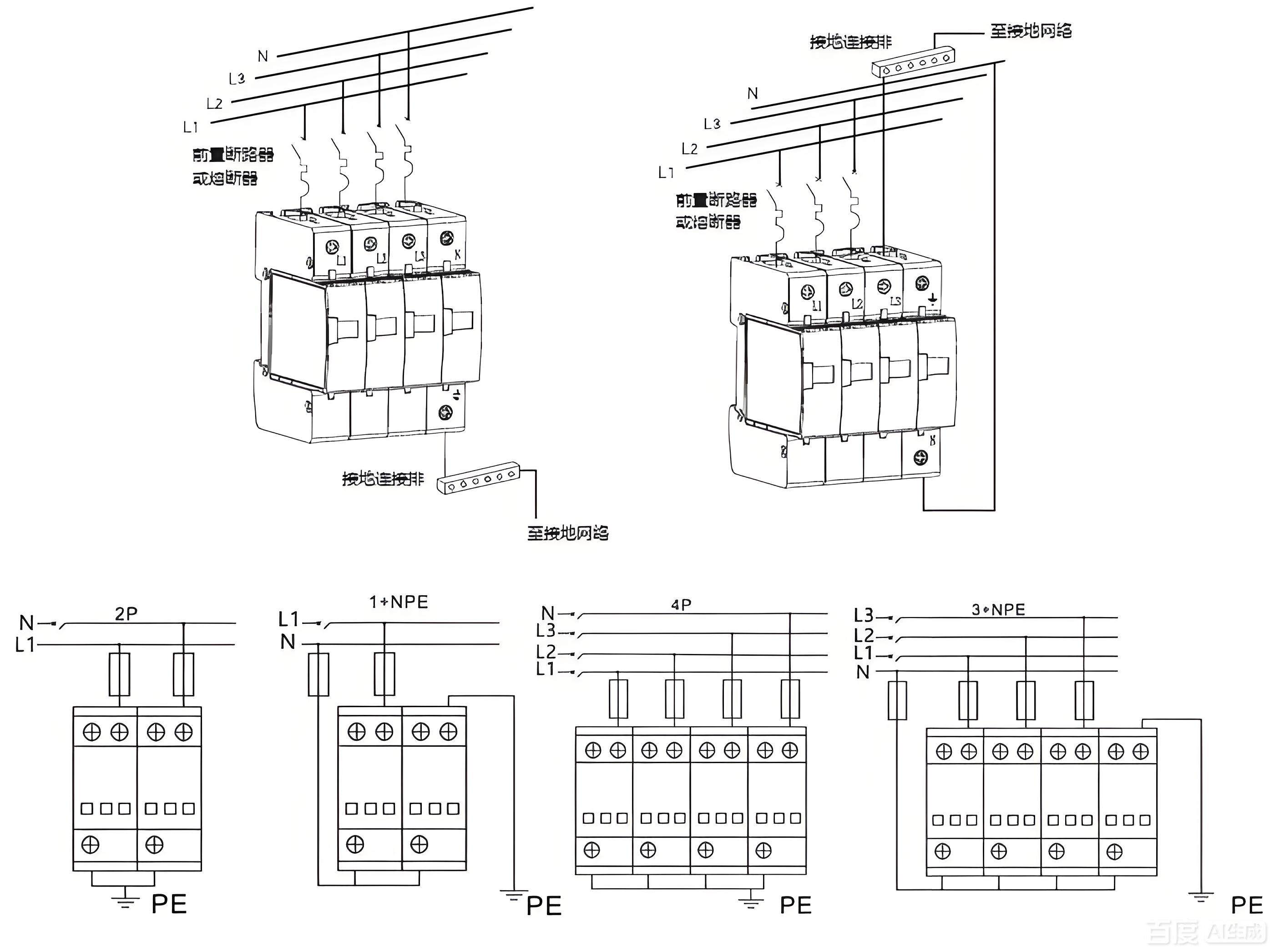

三、ZH6-B100/3-690/4P過電壓保護器尺寸圖及接線圖：

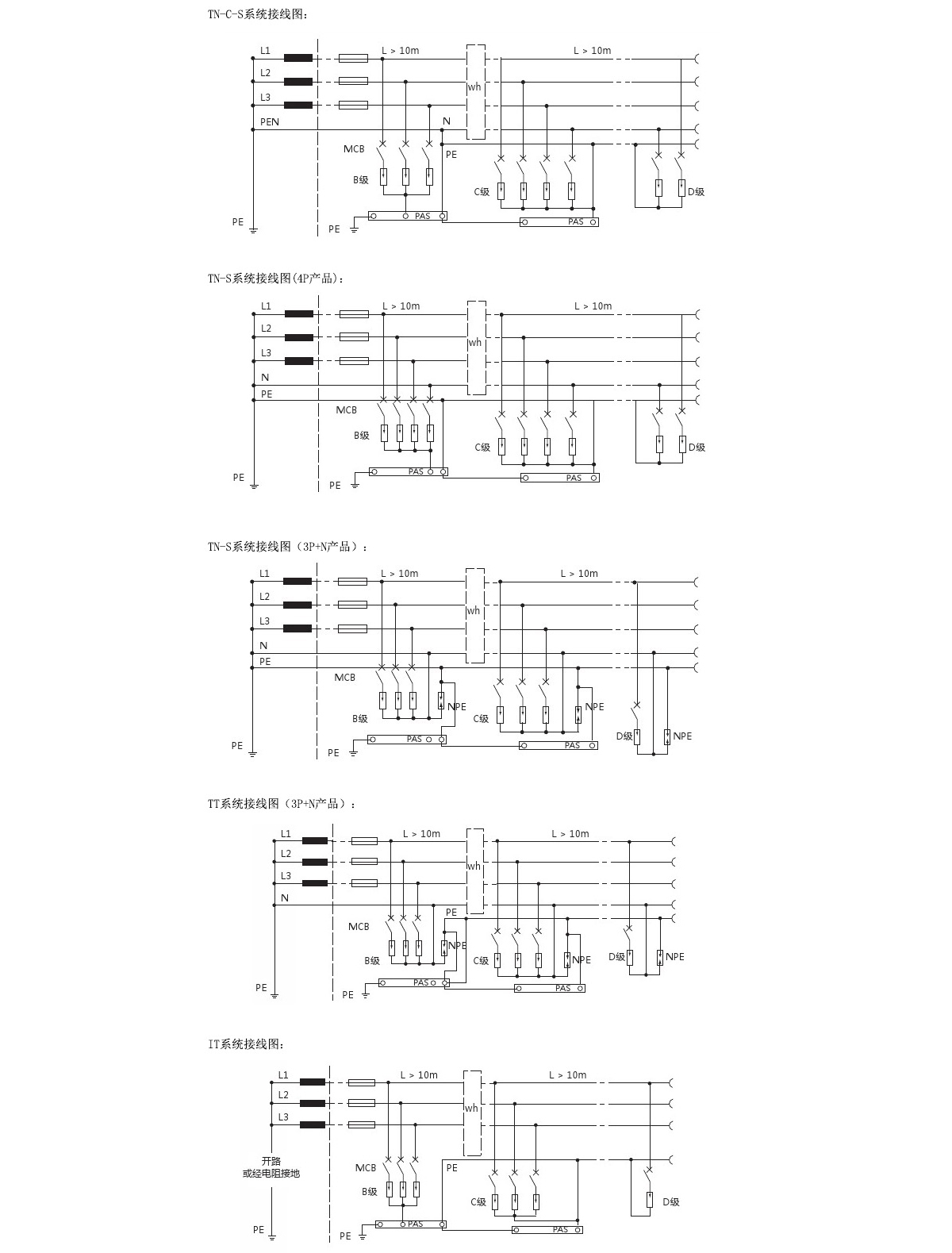

四、系統接線圖：

核心安裝規范：

1.  本產品需安裝在高壓配電箱/控制柜進線端，采用35mm標準導軌安裝，安裝時需確保接線牢固，接觸良好，避免松動導致接觸不良影響防護效果。

2.  接線線徑需符合國標規范，因本產品最大放電電流達100kA，相線接線線徑≥10mm2，接地線線徑≥16mm2，確保電流順利泄放。

3.  產品接地線需短而直，長度不宜超過0.5米，降低引線電感對保護水平的影響，確保過電壓防護效果達到設計標準。

4.  產品安裝時需預留足夠的散熱空間，避免與發熱設備緊鄰安裝，同時遠離易燃易爆物品，確保產品長期穩定運行，延長使用壽命。

5.  安裝完成后，需檢查故障指示窗口狀態，確保產品處于正常工作狀態，方可投入使用；定期檢查接線牢固性與指示狀態，及時處理異常情況。

五：ZH6-B100/3-690/4P過電壓保護器核心優勢與特點：

1.  精準參數適配，契合高壓工況需求：690V額定電壓、100kA最大放電電流，搭配690V特制芯片，確保動作電壓及通流一致性優越，完全貼合高壓配電項目設計圖紙要求，無需修改設計方案即可直接采購使用，避免您因參數不符出現項目驗收不通過的問題。

2.  雙重防護設計，守護設備安全無憂：采用多層循環疊加技術，兼顧壓敏元件無續流、響應速度快的優勢，同時克服通流容量不足的問題，納秒級快速響應，可有效泄放雷擊及操作過電壓產生的大電流，將電壓限制在安全范圍，全方位保護您的高壓變頻器、變壓器、PLC等精密電氣設備不受損壞；內置熱熔脫扣裝置，故障時自動切斷回路，避免設備故障擴大。

3.  嚴苛品控合規，資質齊全驗收無憂：邦華電氣自主研發生產，核心元器件選用優質品牌，每一臺ZH6-B100/3-690/4P過電壓保護器均經過多道出廠檢測，通過國家權威機構認證，具備完整的型式試驗報告、產品合格證等資質文件，完全滿足建筑、工業、新能源等各類高壓項目的驗收要求，讓您項目驗收全程無憂。

4.  便捷安裝維護，降低綜合成本：采用35mm標準導軌安裝設計，體積緊湊，適配各類高壓配電箱、控制柜安裝空間，無需專業工具即可快速安裝；自帶LED故障指示窗口，正常/故障狀態一目了然，無需拆卸即可快速判斷產品狀態，模塊化設計便于后期更換，大幅降低您的安裝施工與后期維護成本。

5.  廠家直供保障，高性價比之選：邦華電氣源頭廠家直供，無中間商賺差價，支持小批量試樣與大批量集采，批量采購可享專屬階梯優惠；常規規格現貨充足，下單后24小時內即可發貨，縮短您的采購周期，讓您在保障產品品質的同時，進一步降低采購成本。

六、ZH6-B100/3-690/4P過電壓保護器適配應用場景：

1.  風電系統場景：適配風電場的箱變低壓側、風機變流器、機艙配電系統，可有效防護雷擊過電壓、操作過電壓對風電設備的損壞，適配690V風電專用配電系統，確保風機穩定運行，避免因設備故障導致的風電停機損失，適配各類陸上、海上風電場項目。

2.  煤礦行業場景：可作為煤礦專用過電壓保護器，應用于煤礦井下配電系統、地面控制室、通風設備、排水設備的高壓配電端，具備良好的防腐蝕、抗潮濕性能，可有效防護電網波動與雷擊過電壓，保障煤礦生產設備安全穩定運行，符合煤礦行業電氣安全規范。

3.  工業高壓場景：適配機械制造、化工、冶金、建材等行業的高壓配電系統，如工廠高壓生產線、高壓變頻器前端、大型電機控制回路等，防護操作過電壓與雷擊浪涌，避免精密高壓設備損壞，確保生產線連續運行，降低設備維護成本與停機損失。

4.  新能源配套場景：適配光伏電站升壓站、儲能系統高壓配電端、充電樁高壓側等新能源項目，可有效防護新能源系統運行過程中產生的過電壓，適配690V高壓配電制式，保障新能源設備穩定運行，助力新能源項目順利驗收與長期運營。

5.  市政與公共設施場景：應用于城市軌道交通高壓配電系統、市政高壓照明、大型場館（體育館、會展中心）高壓配電端、污水處理廠高壓設備等，防護雷擊與電網波動引發的過電壓，保障公共設施正常運行，提升電氣系統安全等級。

6.  高層建筑高壓場景：適配超高層建筑的高壓配電房、電梯機房高壓配電端、消防系統高壓回路等，可有效防護雷擊過電壓與操作過電壓，保障高層建筑電氣設備安全，避免因設備故障影響居民生活與建筑安全。

七、常見問題解答：

1.  問：ZH6-B100/3-690/4P過電壓保護器適配什么電壓等級？適用于什么位置？

答：ZH6-B100/3-690/4P過電壓保護器專為AC690V三相交流系統設計，適用于高壓配電系統進線端，可作為一級或二級過電壓防護，適配風電、煤礦、工業高壓等多種場景，可直接匹配您的項目設計圖紙要求。

2.  問：采購ZH6-B100/3-690/4P過電壓保護器，邦華電氣是否提供型式試驗報告和驗收資質？

答：可以。邦華電氣為每一筆訂單都提供ZH6-B100/3-690/4P過電壓保護器對應的完整型式試驗報告、產品合格證等全套資質文件，完全滿足您的項目驗收要求，您可在采購時直接向客服索要。

3.  問：質保周期是多久？出現故障怎么辦？

答：本型號過電壓保護器質保周期為2年（邦華電氣官方質保），質保期內出現非人為損壞的產品質量問題，我們免費為您更換新品，同時提供24小時技術支持，快速解決您的使用難題。

4.  問：ZH6-B100/3-690/4P過電壓保護器有沒有現貨？下單后多久可以發貨？

答：該型號為邦華電氣常規主力型號，常備大量現貨，常規訂單下單后24小時內即可發貨，大批量集采訂單可提前與我們溝通，優先排單生產，保障您的項目工期不受影響。

5.  問：ZH6-B100/3-690/4P過電壓保護器可以用于直流系統嗎？

答：不可以。本型號為交流型過電壓保護器，專為690V三相交流系統設計，不可用于直流系統，如需直流專用過電壓保護器，可聯系邦華電氣客服，我們?yōu)槟扑]對應適配型號。

6.  問：該型號產品是否支持定制化調整？

答：支持。邦華電氣可根據您的具體項目需求，對ZH6-B100/3-690/4P過電壓保護器的參數、外殼材質等進行定制化調整，定制周期7-10個工作日，確保產品完美適配您的工況需求。

如果您正在為項目采購ZH6-B100/3-690/4P過電壓保護器，或是需要匹配對應參數的高壓防護產品，歡迎隨時聯系邦華電氣，我們可為您提供免費的選型指導、參數核對與報價服務，全系列產品資質齊全、現貨充足、支持定制，邦華電氣深耕電氣防護十余年，廠家直供、售后完善，為您的高壓電氣系統提供全周期的可靠防護，讓您采購無憂、使用安心。
