QX-RJLZ-DQ測量熱解粒子式電氣火災監控探測器 QX-TC01-DQ電氣火災監控探測器
閱讀次數：243 發布時間：2026-04-16
QX-RJLZ-DQ 電氣火災監控系統 —— 您的配電安全智能預警衛士
您正在選型的邦華電氣QX-RJLZ-DQ電氣火災監控系統，是面向低壓配電場景的一體化預警解決方案，嚴格遵循GB 14287-2014、GB 50116-2013國標，全鏈路通過權威檢測與 3C 認證，可 7×24 小時實時監測剩余電流、溫度、過載等隱患，快速聲光報警并聯動消防設備，精準定位故障回路，大幅降低火災風險與運維成本。系統采用模塊化架構、無極性二總線通訊，支持免斷電安裝與靈活擴容，一站式配齊主機、探測器、互感器、傳感器及通訊電源配件，2 年質保 + 終身技術支持，讓您新建與存量改造項目一次驗收通過、長期穩定運行。
一、QX-RJLZ-DQ 電氣火災監控系統全系列產品型號：
電氣火災監控設備
本類為邦華電氣電氣火災監控系統的核心管理中樞，核心產品為QXEF-8000/M 迷你壁掛式、QXEF-8000/B 標準壁掛式、QXEF-8000/L 立柜式、QXEF-8000/Q 琴臺式全系列電氣火災監控設備，全系列嚴格符合 GB 14287.1-2014 國家標準并通過 CCC 強制性認證，采用無極性二總線通訊技術，可與前端QX-TC01-DQ、QX-DH、QX-L、QX-T、QX-AF、QX-RJLZ-DQ全系列探測器無縫對接，集成實時數據采集、分級聲光報警、黑匣子事件存儲、聯動邏輯編程、消防應急廣播對接、智慧消防云平臺遠程管理等核心功能，單臺設備最大可擴展至 32 回路、8192 個地址點位，主備電無縫切換設計保障斷電后系統穩定運行，可完美適配從小型商鋪、民用住宅到大型商業綜合體、工業廠房、城市軌道交通等全場景配電安全監控需求。
| 型號 | 名稱 | 核心特點 |
| QXEF-8000/M | 迷你壁掛式電氣火災監控設備 | 小型項目專用，1 路二總線回路，最大 256 點容量，體積小巧，主備電自動切換，安裝便捷，適配商鋪、小型寫字樓值班室 |

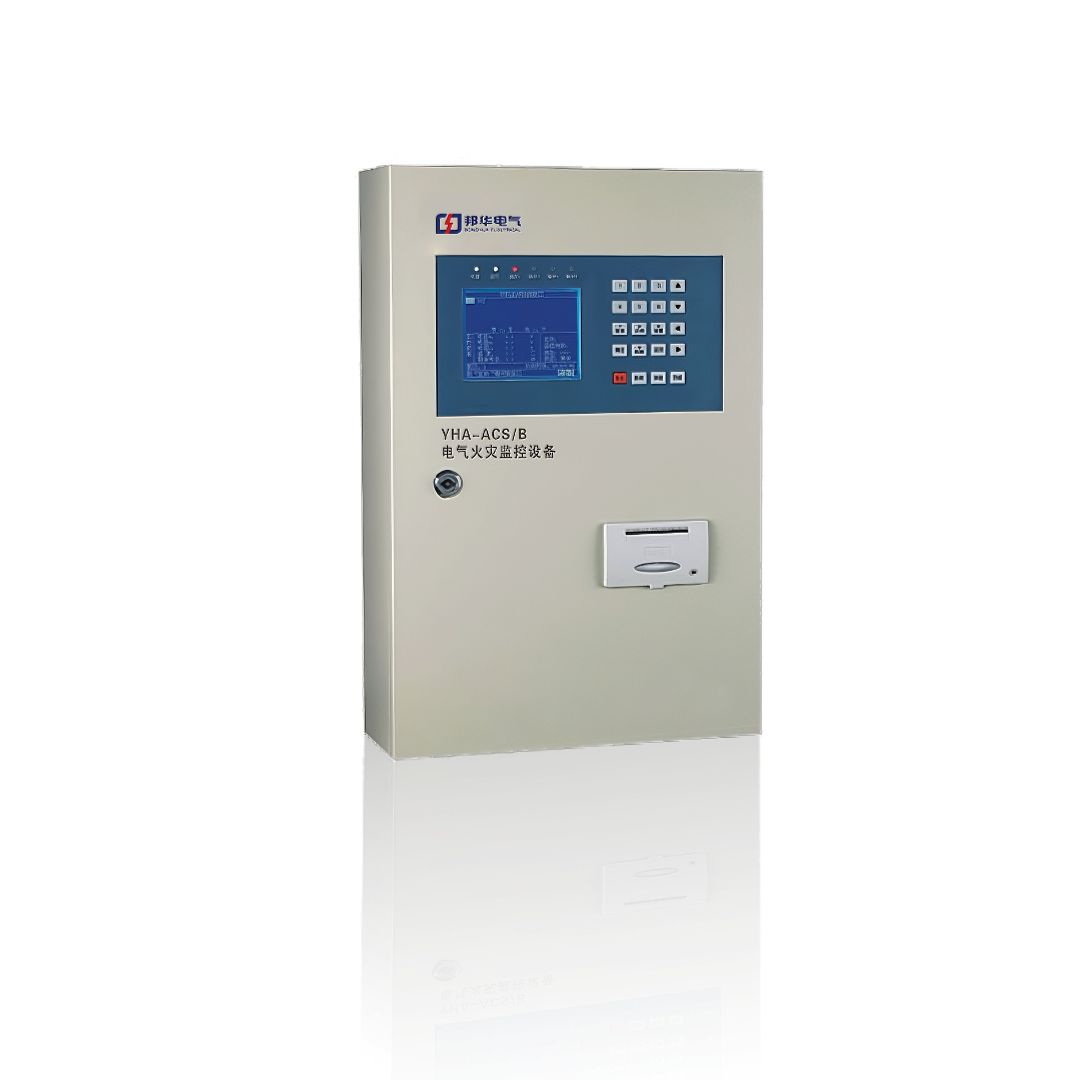

| QXEF-8000/B | 標準壁掛式電氣火災監控設備 | 工程主流通用款，4 路二總線回路，最大 1024 點容量，7 寸觸控彩屏，自帶熱敏打印機，適配絕大多數中小型民用、商業項目 |
| QXEF-8000/L | 立柜式電氣火災監控設備 | 大容量項目專用，最大 32 路二總線回路，最大 8192 點容量，雙電源冗余備份，多系統聯動能力強，適配大型商業綜合體、工業園區集中管理 |
| QXEF-8000/Q | 琴臺式電氣火災監控設備 | 高端消防控制室專用，工業級觸控大屏，支持多主機聯網與城市消防遠程監控平臺對接，適配超大型建筑、交通樞紐等重點項目 |
電氣火災監控探測器
本類為邦華電氣電氣火災監控系統的前端感知核心，以QX-DH-63、QX-DH-100、QX-DH-160、QX-DH-250、QX-DH-400、QX-DH-630、QX-DH-1000、QX-DH-8R8T 系列組合式電氣火災監控探測器為工程核心主力，搭配QX-TC01-DQ、QX-L-63、QX-L-100、QX-L-160、QX-L-250、QX-L-400、QX-L-630、QX-L-1000 系列剩余電流式電氣火災監控探測器、QX-T1、QX-T4、QX-T8、QX-T16 系列測溫式電氣火災監控探測器、QX-AF-1P、QX-AF-3P、QX-AF-4P 系列故障電弧探測器、QX-RJLZ-DQ、QX-RP-100 測量熱解粒子式電氣火災監控探測器形成完整產品矩陣，全系列均通過 CCC 強制性認證，符合 GB 14287.2-2014、GB 14287.3-2014、GB 14287.4-2014 國家標準，采用與 QXEF-8000 系列主機適配的無極性二總線通訊，標準 35mm 導軌安裝，電子編碼調試便捷，報警閾值連續可調，可全面覆蓋從末端 63A 照明回路到配電房 1000A 大電流進線回路的全場景，實現漏電、過熱、故障電弧、絕緣老化熱解等多維度電氣火災隱患的精準監測與極早期預警。
| 型號 | 名稱 | 額定電流 | 核心特點 |
| QX-TC01-DQ | 剩余電流式電氣火災監控探測器 | 通用適配型（63A-630A） | 品牌核心基礎款，符合 GB 14287.2-2014 國家標準，采用高性能 MCU 微處理器，剩余電流測量范圍 0~1000mA，報警閾值 20mA~1000mA 連續可調，測量精度 ±5%，無極性二總線通訊，無需現場取電，標準 35mm 導軌安裝，具備繼電器聯動脫扣輸出，內置抗諧波干擾算法，低誤報高穩定性，可靈活適配不同規格互感器，全面覆蓋末端照明、動力配電全場景回路 |
| QX-L-63 | 剩余電流式電氣火災監控探測器 | ≤63A | 末端回路專用，一體式內置互感器，剩余電流測量范圍 0~1000mA，報警閾值可調，二總線通訊，導軌安裝，適配照明、插座末端回路 |
| QX-L-100 | 剩余電流式電氣火災監控探測器 | ≤100A | 通用型款，一體式內置互感器，高精度剩余電流采集，LED 狀態指示，抗干擾能力強，適配寫字樓、商業建筑末端配電箱 |
| QX-L-160 | 剩余電流式電氣火災監控探測器 | ≤160A | 小型動力回路專用，一體式內置互感器，高導磁鐵芯，測量精度 ±5%，適配商鋪、小型動力配電箱場景 |
| QX-L-250 | 剩余電流式電氣火災監控探測器 | ≤250A | 動力回路款，分體式結構，優化抗諧波干擾算法，適配廠房、商業建筑動力配電箱 |
| QX-L-400 | 剩余電流式電氣火災監控探測器 | ≤400A | 中大型回路款，分體式結構，寬量程采集，抗大電流沖擊，適配車間動力柜、配電房出線回路 |
| QX-L-630 | 剩余電流式電氣火災監控探測器 | ≤630A | 大電流回路款，分體式結構，支持外接銅排型互感器，適配配電房進線回路 |
| QX-L-1000 | 剩余電流式電氣火災監控探測器 | ≤1000A | 超大電流回路款，分體式結構，高穩定性采樣電路，適配大型建筑、工業園區配電房主進線回路 |

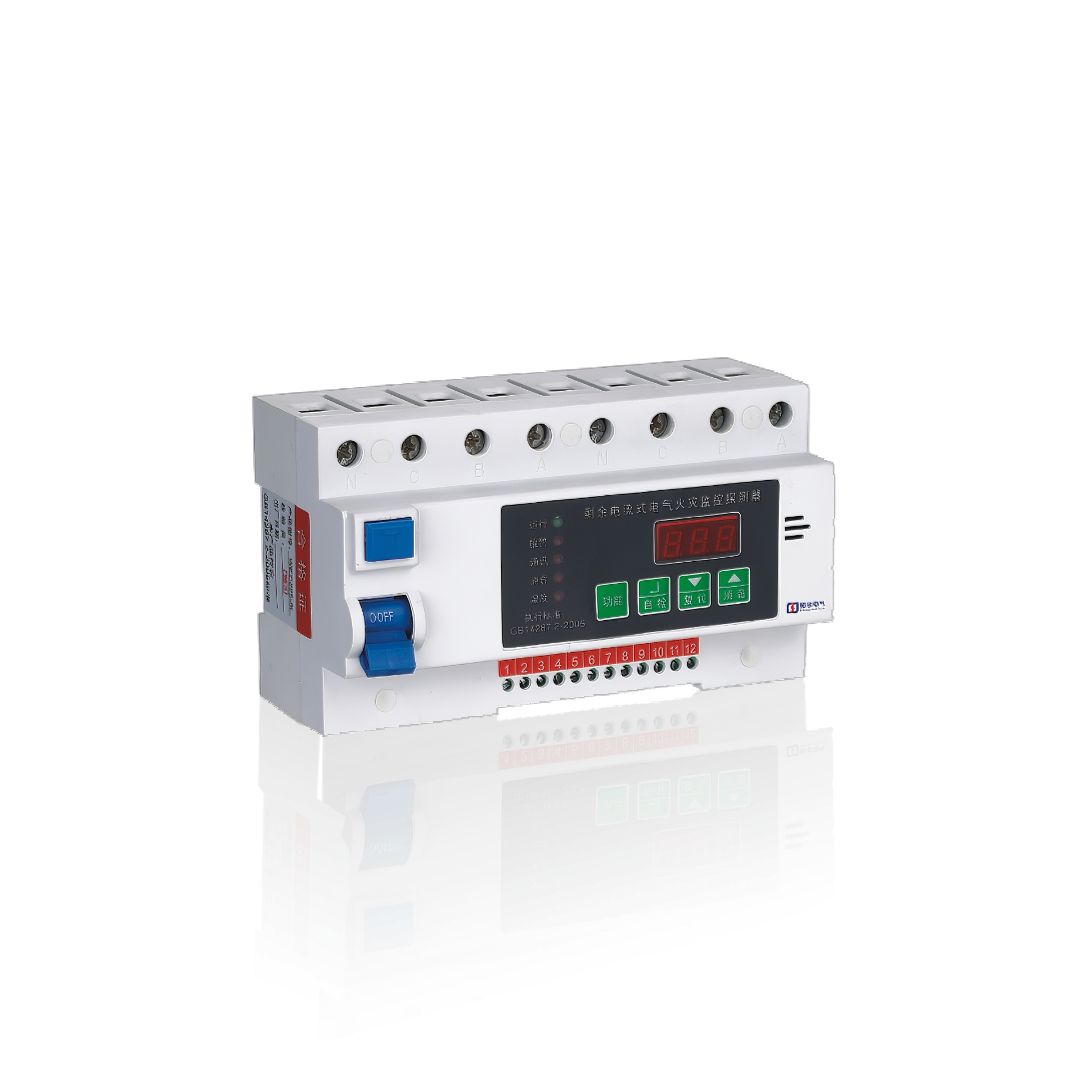

| QX-RJLZ-DQ | 測量熱解粒子式電氣火災監控探測器 | 品牌極早期預警旗艦款，采用激光散射粒子檢測技術，可精準捕捉電氣線路絕緣層過熱分解產生的納米級熱解粒子，在火災發生前的絕緣老化階段即可發出預警，彌補傳統溫感、漏感探測器預警滯后的短板，導軌 / 壁掛雙安裝方式，IP65 防護等級，適配高低壓配電柜、電纜溝、變壓器室、數據中心機房等密閉配電空間 | |
| QX-RP-100 | 測量熱解粒子式電氣火災監控探測器 | 基礎款極早期預警產品，激光粒子檢測技術，精準捕捉電氣線路絕緣層熱解粒子，火災萌芽階段預警，適配常規高低壓柜、電纜溝等密閉配電空間 | |
| QX-DH-63 | 組合式電氣火災監控探測器 | ≤63A | 末端回路專用款，一體式內置互感器，1 路剩余電流 + 2 路溫度監測，體積小巧，安裝便捷，適配照明、插座末端回路 |
| QX-DH-100 | 組合式電氣火災監控探測器 | ≤100A | 通用型主力款，一體式內置互感器，1 路剩余電流 + 4 路溫度監測，二總線通訊，適配寫字樓、商業建筑末端配電箱 |
| QX-DH-160 | 組合式電氣火災監控探測器 | ≤160A | 小型動力回路專用款，一體式內置互感器，高導磁鐵芯，測量精度 ±5%，適配商鋪、小型動力配電箱場景 |
| QX-DH-250 | 組合式電氣火災監控探測器 | ≤250A | 動力回路專用款，分體式結構，高精度剩余電流采集，抗大電流沖擊，適配小型廠房、商業動力配電箱 |
| QX-DH-400 | 組合式電氣火災監控探測器 | ≤400A | 中大型回路款，分體式結構，LCD 液晶實時顯示監測數值，支持本地參數設置，適配車間動力柜、配電房出線回路 |
| QX-DH-630 | 組合式電氣火災監控探測器 | ≤630A | 大電流回路款，分體式結構，寬量程監測，支持外接矩形銅排互感器，適配配電房進線回路 |
| QX-DH-1000 | 組合式電氣火災監控探測器 | ≤1000A | 超大電流回路款，分體式結構，高穩定性采樣電路，適配大型商業體、工業園區配電房主回路 |
| QX-DH-8R8T | 多路組合式電氣火災監控探測器 | 通用適配型 | 增強型多功能款，最大 8 路剩余電流 + 16 路溫度集中監測，適配多回路配電柜、配電房集中管理場景 |
剩余電流互感器
本系列為邦華電氣全系列電氣火災監控探測器配套的核心傳感部件，核心為QX-CT 系列剩余電流互感器，涵蓋QX-CT-32、QX-CT-63、QX-CT-100、QX-CT-160、QX-CT-250、QX-CT-400、QX-CT-630、QX-CT-1000、QX-CT-2000全規格型號，與QX-TC01-DQ、QX-DH 系列、QX-L 系列全型號探測器完美適配，分為圓形線纜型與矩形銅排型兩大品類，提供閉口式、開合式兩種結構可選，采用高導磁納米晶合金鐵芯制作，探測精度高、線性度好、抗大電流沖擊與電磁干擾能力強，開合式結構支持免斷電安裝，可完美適配從 32A 到 2000A 的所有主流配電回路，充分滿足新建項目標準化安裝與老舊項目改造靈活加裝的不同需求。
| 型號 | 適配主回路額定電流 | 內徑尺寸 | 結構類型 | 穿線類型 | 適配探測器型號 |
| QX-CT-32 | ≤32A | φ20mm | 閉口式圓形 | 線纜 | QX-TC01-DQ、QX-DH-63、QX-L-63 |
| QX-CT-63 | ≤63A | φ30mm | 閉口 / 開合式圓形 | 線纜 | QX-TC01-DQ、QX-DH-63、QX-L-63、QX-DH-100 |
| QX-CT-100 | ≤100A | φ45mm | 閉口 / 開合式圓形 | 線纜 | QX-TC01-DQ、QX-DH-100、QX-L-100 |
| QX-CT-160 | ≤160A | φ55mm | 閉口 / 開合式圓形 | 線纜 | QX-TC01-DQ、QX-DH-160、QX-L-160 |
| QX-CT-250 | ≤250A | φ65mm | 閉口 / 開合式圓形 | 線纜 | QX-TC01-DQ、QX-DH-250、QX-L-250 |
| QX-CT-400 | ≤400A | φ80mm | 閉口 / 開合式圓形 | 線纜 | QX-TC01-DQ、QX-DH-400、QX-L-400 |

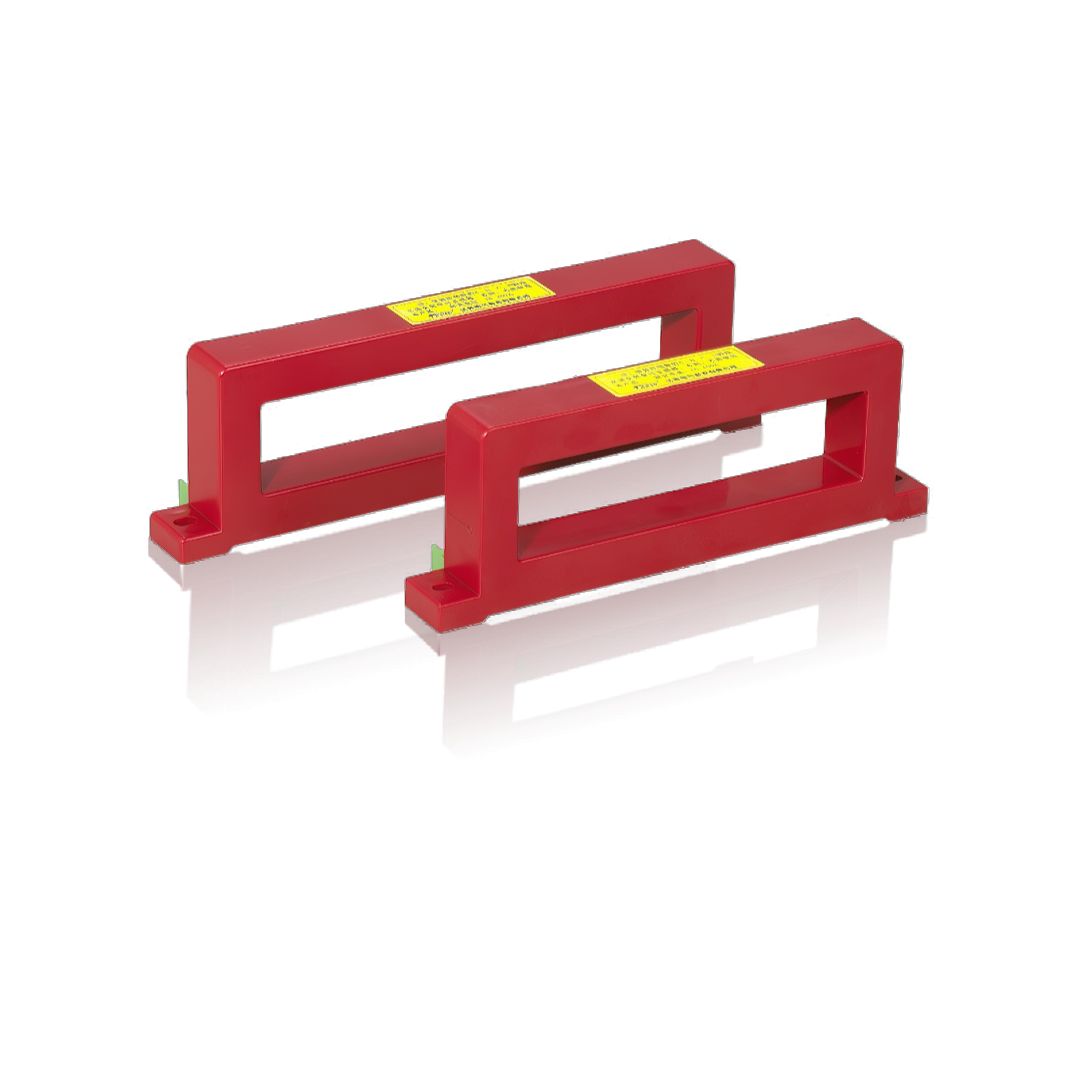

| QX-CT-630 | ≤630A | 105×50mm | 閉口 / 開合式矩形 | 銅排 / 線纜 | QX-TC01-DQ、QX-DH-630、QX-L-630 |
| QX-CT-1000 | ≤1000A | 145×50mm | 閉口 / 開合式矩形 | 銅排 | QX-DH-1000、QX-L-1000 |
| QX-CT-2000 | ≤2000A | 205×80mm | 閉口 / 開合式矩形 | 銅排 | QX-DH-8R8T、大型主回路配套 |
配套設備
本系列為邦華電氣 QX 系列電氣火災監控系統的配套支撐產品，涵蓋QX-TS100 貼片式溫度傳感器、QX-TS200 磁吸式溫度傳感器、QX-GL-1 總線短路隔離器、QX-COM-RS485/TCP 通訊轉換模塊、QX-PWR-10A/20A 系統電源模塊、QX-ZJ-1 總線中繼器、QX-SPK 火災聲光報警器全品類核心輔件，可與 QXEF-8000 系列監控主機、QX-TC01-DQ、QX-RJLZ-DQ全系列探測器、QX-CT 系列互感器配套使用，實現溫度信號精準采集、故障回路隔離、通訊協議轉換、穩定冗余供電、遠距離信號中繼、現場聲光報警等功能，全方位保障系統在各類復雜配電環境下穩定、可靠運行，同時可無縫對接邦華電氣智慧消防大數據平臺，實現遠程監控與智能化管理。
| 型號 | 名稱 | 核心用途 |

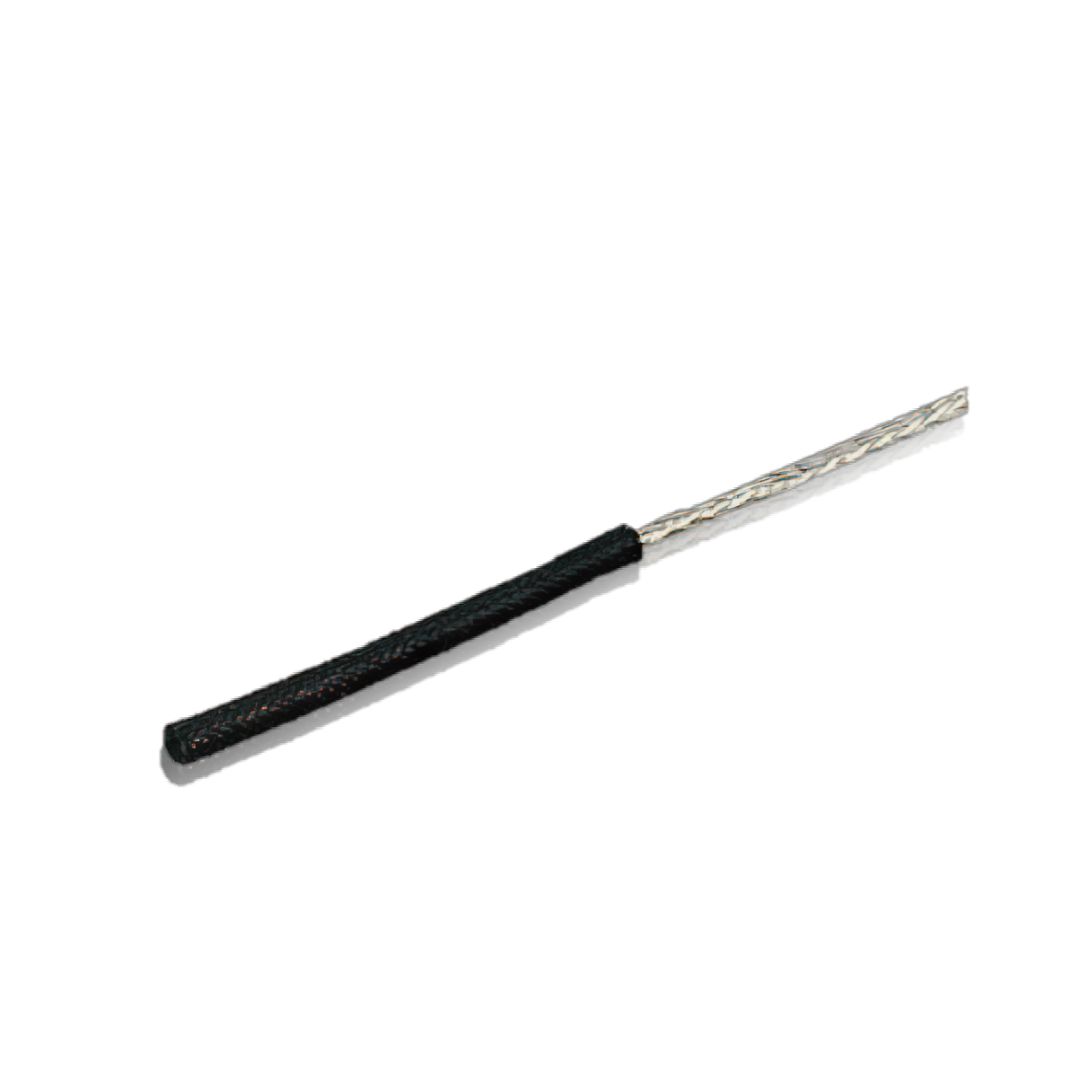

| QX-TS100 | 貼片式溫度傳感器 | 貼裝于線纜接頭、端子排、母線排，采集溫度數據，與 QX-T 系列、全系列組合式探測器配套使用 |
| QX-TS200 | 磁吸式溫度傳感器 | 吸附于變壓器、電機、開關柜外殼，免打孔免斷電安裝，采集設備表面溫度，適配配電房、機房設備測溫 |
| QX-GL-1 | 總線短路隔離器 | 隔離二總線故障回路，防止故障擴散，保障系統整體穩定運行，適配大型項目多回路部署 |
| QX-COM-RS485 | RS485 通訊轉換模塊 | 實現二總線與 RS485 協議轉換，支持第三方設備、消防主機對接 |
| QX-COM-TCP | TCP/IP 通訊轉換模塊 | 實現二總線與 TCP/IP 協議轉換，支持遠程聯網與智慧消防平臺對接 |
| QX-PWR-10A | 10A 系統電源模塊 | 為監控設備、探測器提供穩定 DC24V 電源，具備過流、過壓、短路保護功能 |
| QX-PWR-20A | 20A 系統電源模塊 | 大容量冗余電源，適配大型系統多設備集中供電 |
| QX-ZJ-1 | 總線中繼器 | 延長二總線通訊距離，增強總線信號強度，適配超大型項目、遠距離點位布設 |
| QX-SPK | 火災聲光報警器 | 與 QXEF-8000 系列監控主機聯動，現場發出高分貝聲光報警信號，提醒現場人員及時處置隱患 |
二、QX-RJLZ-DQ 系統為您解決四大核心痛點：
國標合規，驗收一次通過
全系列符合GB 14287-2014，提供 3C 認證、檢測報告、合格證，參數可溯源，完全滿足住宅、商業、工業、數據中心等消防驗收要求，杜絕返工風險。
精準監測，超低誤報
搭載智能濾波算法，抗諧波、抗干擾，誤報率≤0.3%，剩余電流與溫度雙監測同步觸發，不漏報、不誤報，大幅減少現場巡檢成本。
組網便捷，施工快、易改造
無極性二總線布線簡單，開口互感器支持免斷電安裝，導軌式即裝即用，電子編碼一鍵設置，施工效率提升 50%，完美適配老舊小區、存量機房改造。
一站式配齊，長期運維省心
主機、探測器、互感器、傳感器、通訊電源全系列原廠供貨，2 年質保期內免費維修更換，終身技術支持，批量采購可享上門調試。
三、全場景適配：
民用建筑：住宅、公寓、老舊小區改造、保障房
商業建筑：綜合體、酒店、寫字樓、商鋪、九小場所
公共建筑：醫院、學校、養老院、交通樞紐
工業建筑：廠房、倉庫、高低壓配電室、充電站
特殊場景：數據中心、UPS 室、儲能電站、檔案館
四、安裝使用避坑指南：
探測器裝于配電柜內，預留檢修空間，遠離強電磁干擾。
剩余電流互感器必須穿相線 + 零線，PE 線嚴禁穿過，避免誤報。
通訊線與強電分管敷設，接地規范，確保系統穩定。
報警閾值按國標設置，非專業人員勿隨意修改。
五、常見疑問解答：
問：QX-RJLZ-DQ 有 3C 認證嗎，能過消防驗收？
有，全系列通過 3C 認證與國標檢測，提供完整資料，全國項目驗收通用。
問：可以適配其他品牌主機嗎？
優先適配邦華QXEF-8000系列，支持標準 Modbus-RTU，可對接主流平臺。
問：改造項目不能斷電，能裝嗎？
可以，選配QX-CT 開口式互感器，免斷電、免拆母線，快速安裝。
問：報警值可以自己調嗎？
可以，漏電 200–1000mA、溫度 45–140℃可調，完全符合規范。
問：QX-RJLZ-DQ 能同時測什么？
可同時監測多路剩余電流 + 多路溫度，一臺覆蓋單柜多回路，性價比更高。
問：質保與售后如何？
整機2 年質保，免費維修更換；提供 7×24 小時技術支持，批量≥50 套可上門調試。
邦華電氣QX-RJLZ-DQ電氣火災監控系統，以國標合規、精準穩定、一站式配齊、2 年質保為核心優勢，覆蓋監控主機、組合探測器、剩余電流互感器、溫度傳感器及全套輔材，完美適配您新建與改造項目，從選型、安裝到驗收、運維全程護航，助力您高效落地、安全合規。歡迎咨詢獲取詳細參數手冊、選型方案與專屬報價。
