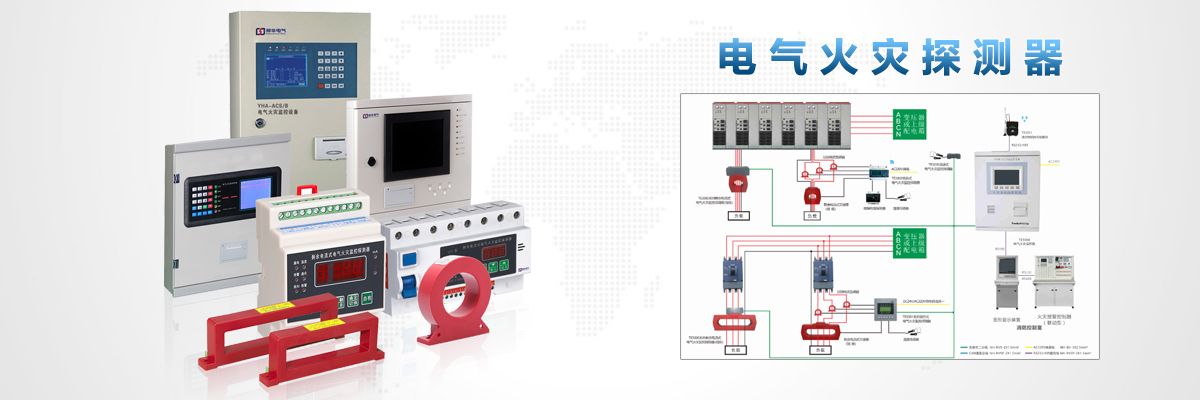

PTW-EFD 電氣火災監控系統 —— 您的全場景配電系統火災隱患智能防控核心體系
PTW-EFD 電氣火災監控系統核心概述：
您采購的 PTW-EFD 電氣火災監控系統，是智慧消防體系中電氣火災防控的核心解決方案，專為各類低壓配電系統的火災隱患前置預警設計，可精準捕捉漏電、過熱、故障電弧、過載等電氣火災風險，完成前端數據采集、本地聲光報警、遠程數據上傳與消防聯動控制，是您滿足消防規范要求、實現全場景用電安全管控的核心設備。
本系統全系列產品通過國家 3C 強制性認證，嚴格執行 GB 14287.1-2014、GB 14287.2-2014、GB 14287.3-2014、GB 14287.4-2014 全系列國家標準，參數可溯源，完全滿足國內各類建筑消防設計與驗收要求。
PTW-EFD 電氣火災監控系統全系列型號：
電氣火災監控設備

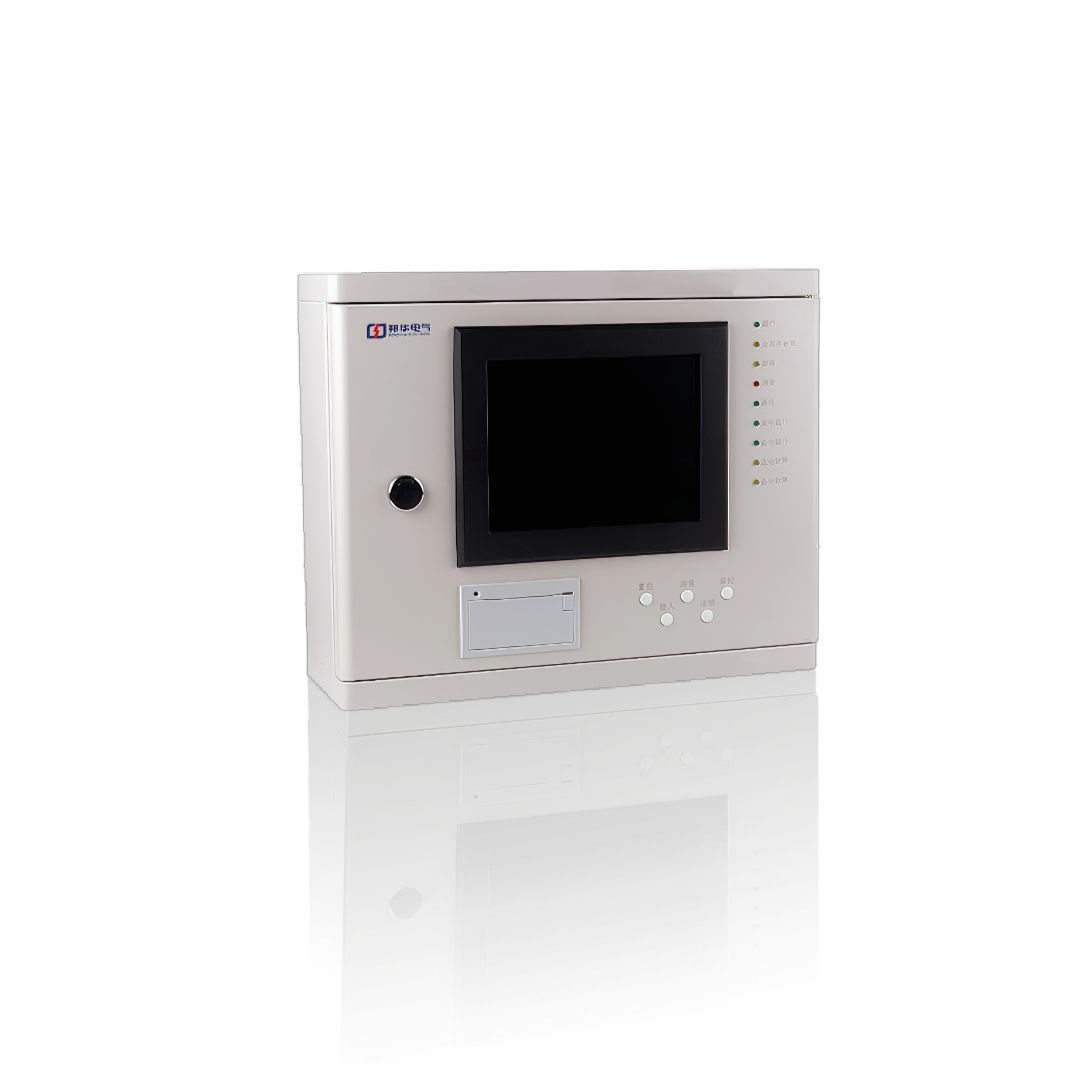

邦華電氣電氣火災監控設備是 PW-EFMS 電氣火災監控系統的核心管控中樞，核心產品為PW-EFMS-C128 型，嚴格遵循 GB14287.1-2014 國標設計，采用模塊化組板技術與優化的人機交互界面，具備高智能、高可靠性、簡單實用的特點。該設備采用總線制數據傳輸方式，配接公司全系列剩余電流式、測溫式、組合式電氣火災監控探測器，可組成大容量電氣火災監控報警系統，支持聲光報警、事件存儲、故障定位、消防聯動控制、遠程數據上傳等核心功能，適用于高層建筑、工業場所、商業綜合體等各類場景的超早期電氣火災集中監控與管理。
| 產品型號 | 安裝形式 | 最大監控容量 | 核心通訊接口 | 核心適配場景 |
| PW-EFMS-C128 | 壁掛式（可擴展立柜式） | 最大 128 臺探測器、256 個監測點位 | RS485 總線、以太網、消防聯動接口 | 高層建筑、工業廠區、商業綜合體、酒店醫院等中大型項目 |
電氣火災監控探測器
邦華電氣電氣火災監控探測器是系統前端感知核心，全系列嚴格依據 GB14287.2/3-2014 國標研發，核心主力型號包含PW-EFMS-DC8、PTW-EFDF 剩余電流式，PW-EFMS-DT8、PTW-EFDW 測溫式，PW-EFMS-DCT8、PTW-EFD 組合式電氣火災監控探測器，同時覆蓋單路 / 4 路多規格定制型號。全系列產品采用智能單片機與專用信號處理電路，可精準采集配電回路的剩余電流、溫度等關鍵數據，通過 RS485 通訊網絡將故障、報警信息上傳至 PW-EFMS-C128 監控設備，具備故障自檢、狀態指示、事件記錄等能力，適配各類低壓配電回路的電氣火災極早期預警需求。
| 產品型號 | 產品類型 | 核心監測參數 | 安裝方式 | 核心功能特點 |
| PW-EFMS-DC8 | 剩余電流式電氣火災監控探測器 | 最大 8 路剩余電流，報警閾值 300mA~1000mA 連續可調 | 35mm 標準導軌式 | 非獨立式智能探測器，可精準判斷下級互感器的工作狀態（故障 / 報警 / 正常），二總線 / RS485 雙通訊可選，具備互感器斷線、短路故障自檢功能，適配多回路剩余電流集中監測 |
| PTW-EFDF | 剩余電流式電氣火災監控探測器 | 單路 / 多路剩余電流監測，閾值連續可調 | 35mm 標準導軌式 | 高靈敏度采集設計，抗諧波干擾能力強，可精準捕捉微安級漏電隱患，具備故障自檢與狀態指示功能，適配末端回路精準漏電監測 |
| PW-EFMS-DT8 | 測溫式電氣火災監控探測器 | 最大 8 路溫度監測，測量范圍 - 10℃~150℃，報警閾值 55℃~140℃可調 | 35mm 標準導軌式 | 專用于低壓配電系統關鍵節點溫度監測，適配 NTC 測溫傳感器，可精準捕捉電纜接頭、母排、開關觸點等點位的超溫隱患，具備傳感器斷線故障檢測功能，與監控主機無縫組網 |
| PTW-EFDW | 測溫式電氣火災監控探測器 | 多路溫度監測，測量范圍 - 20℃~170℃，報警閾值可調 | 35mm 標準導軌式 / 嵌入式 | 工業級寬溫設計，適配多場景溫度監測，支持傳感器故障自診斷，二總線供電通訊，安裝便捷，適配改造項目點位增補 |
| PW-EFMS-DCT8 | 組合式電氣火災監控探測器 | 最大 8 路剩余電流 + 8 路溫度一體化監測，閾值連續可調 | 35mm 標準導軌式 | 集剩余電流與溫度監測于一體，非獨立式智能探測器，可同步判斷下級互感器與溫度傳感器的工作狀態，通過 RS485 通訊網絡上傳報警與故障信息，適配多回路綜合監測場景 |

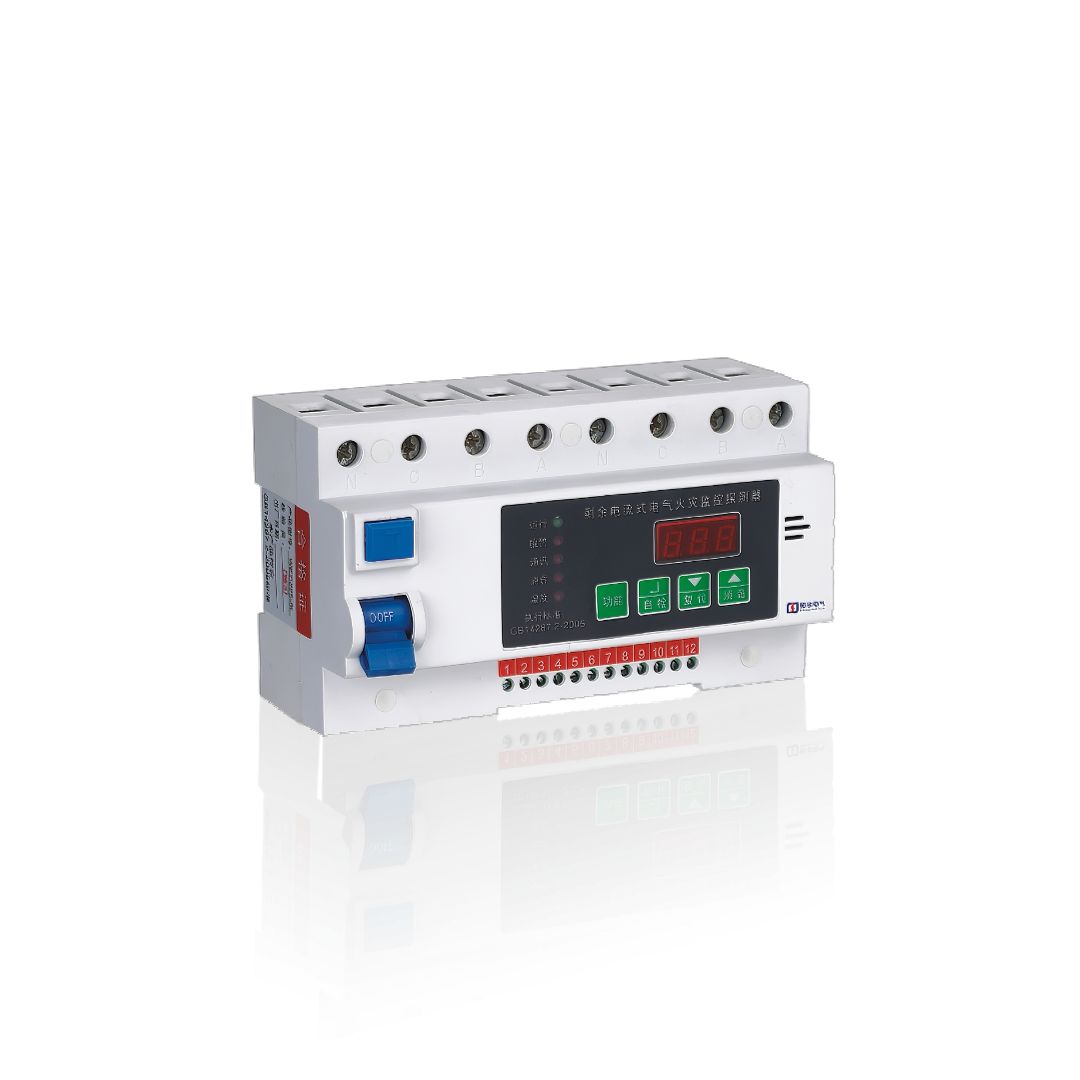

| PTW-EFD | 組合式電氣火災監控探測器 | 剩余電流 + 多路溫度靈活配置，可擴展基礎電參量監測 | 35mm 標準導軌式 | 模塊化設計，回路可靈活配置，自帶狀態顯示與聲光報警功能，支持二總線 / RS485 雙通訊，適配各類配電箱一體化監測 |
| PW-EFMS-DC4 | 剩余電流式電氣火災監控探測器 | 4 路剩余電流監測，閾值可調 | 35mm 標準導軌式 | 輕量化 4 回路監測型號，體積小巧，安裝便捷，適配樓層配電箱、小型分支回路的漏電集中管控，抗諧波干擾能力強 |
| PW-EFMS-DT4 | 測溫式電氣火災監控探測器 | 4 路溫度監測，閾值可調 | 35mm 標準導軌式 | 4 路溫度監測基礎款，適配末端配電箱多節點測溫，二總線供電通訊，施工成本低 |
| PW-EFMS-DC1 | 剩余電流式電氣火災監控探測器 | 單路剩余電流監測 | 一體式 / 導軌式 | 單回路專用漏電監測型號，可與互感器一體化安裝，適配末端插座、照明回路，性價比優異 |
| PW-EFMS-DT1 | 測溫式電氣火災監控探測器 | 單路溫度監測 | 導軌式 / 嵌入式 | 單節點專用測溫型號，適配重點點位精準測溫，安裝靈活，適配改造項目點位增補 |
剩余電流互感器
邦華電氣剩余電流互感器是 PW-EFMS 電氣火災監控系統的底層信號采集單元，專為全系列剩余電流式、組合式電氣火災監控探測器配套設計，核心分為圓形閉口式、矩形閉口式、圓形開口式三大品類，覆蓋 63A~1000A 主回路電流適配范圍。全系列產品采用高導磁納米晶磁芯與全屏蔽阻燃外殼，環氧樹脂澆注固化，線性度好、靈敏度高、抗電磁場干擾能力強，可精準采集回路微弱剩余電流信號，滿足不同規格線纜、銅排配電回路的安裝與監測需求。
| 產品型號 | 產品類型 | 適配主回路額定電流 | 過線孔徑 | 核心適配場景 |
| PW-CT-?30 | 閉口式圓形剩余電流互感器 | ≤63A | ?30mm | 小電流照明回路、家用配電箱、末端插座回路 |
| PW-CT-?45 | 閉口式圓形剩余電流互感器 | ≤160A | ?45mm | 160A 及以下線纜回路、樓層配電箱分支回路 |
| PW-CT-?65 | 閉口式圓形剩余電流互感器 | ≤250A | ?65mm | 250A 中電流線纜回路、廠房配電出線回路 |
| PW-CT-?80 | 閉口式圓形剩余電流互感器 | ≤400A | ?80mm | 400A 大電流線纜回路、項目主配電分支回路 |
| PW-CT-?105 | 閉口式圓形剩余電流互感器 | ≤630A | ?105mm | 630A 大電流主進線回路、配電室線纜回路 |
| PW-CT-F128 | 閉口式矩形剩余電流互感器 | ≤250A | 128×32mm | 小規格銅排回路、分支配電回路 |
| PW-CT-F225 | 閉口式矩形剩余電流互感器 | ≤400A | 225×56mm | 中規格銅排回路、廠房配電出線回路 |

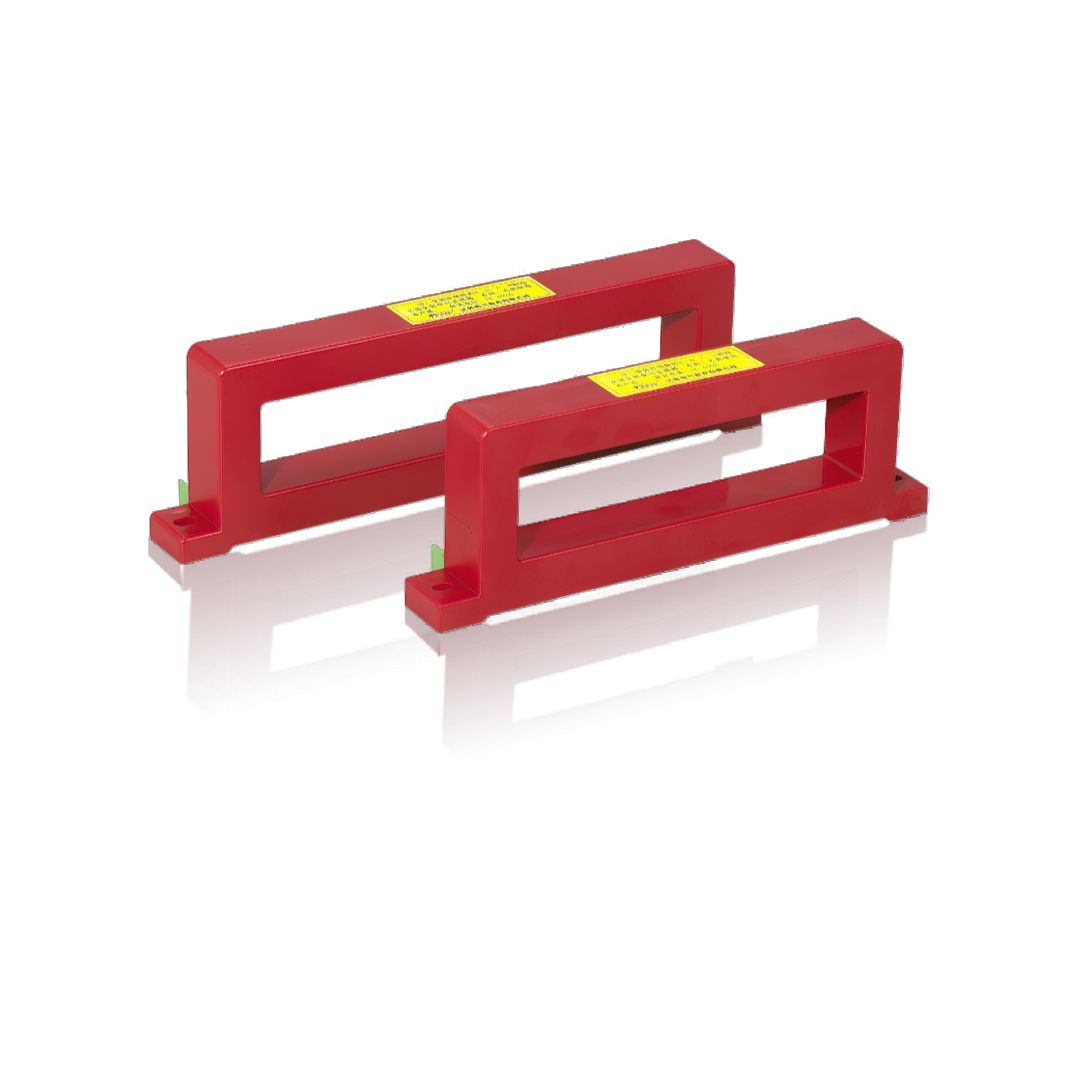

| PW-CT-F300 | 閉口式矩形剩余電流互感器 | ≤1000A | 300×60mm | 大規格銅排回路、配電室主進線、工業總配電 |
| PW-CT-K?45/65/80/105 | 開口式圓形剩余電流互感器 | ≤160A/250A/400A/630A | ?45mm/?65mm/?80mm/?105mm | 老舊線路改造項目、不停電施工場景 |
故障電弧檢測器
邦華電氣故障電弧檢測器是 PW-EFMS 電氣火災監控系統的重要補充預警單元，核心產品為PW-EFMS-AF 系列（PW-EFMS-AF16、PW-EFMS-AF32），嚴格遵循 GB14287.4-2014 國標設計，專門針對低壓配電線路中串聯、并聯、對地故障電弧隱患進行精準識別與預警，填補了傳統漏電、溫度監測無法覆蓋的線路松動、絕緣劣化、接觸不良等故障盲區。產品內置智能電弧特征識別算法，可有效區分正常操作電弧與故障電弧，杜絕誤報漏報，檢測到故障時可在 0.5s 內觸發本地聲光報警，同時通過 RS485 總線、二總線將報警信息上傳至電氣火災監控設備，也可獨立運行對接智慧消防云平臺，廣泛適配家庭、九小場所、商業建筑、倉儲庫房等末端配電回路的電氣火災極早期預警需求。
| 產品型號 | 額定工作參數 | 核心監測對象 | 安裝方式 | 核心功能特點 |

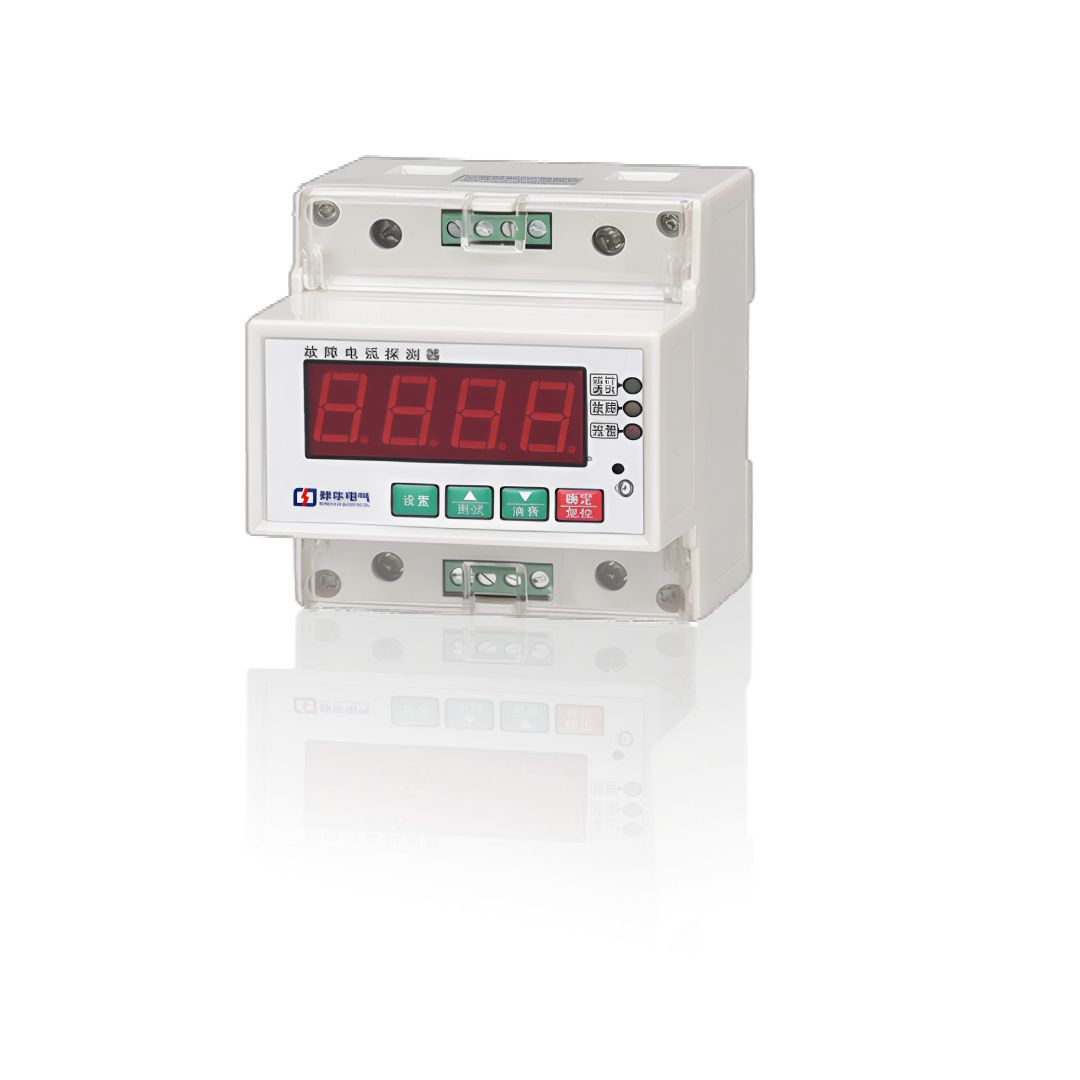

| PW-EFMS-AF16 | 額定電壓 AC220V/50Hz，額定電流 16A，最大功耗≤2.5W，報警動作時間≤0.5s | 低壓配電線路串聯、并聯、對地故障電弧，可擴展過壓、欠壓、過載監測 | 35mm 標準導軌式安裝 | 自帶狀態指示燈與試驗自檢按鍵，本地聲光報警（聲壓≥70dB），1 路繼電器控制輸出，標配 RS485 通訊接口（Modbus-RTU 協議），適配家用、商鋪末端照明 / 插座回路 |
| PW-EFMS-AF32 | 額定電壓 AC220V/50Hz，額定電流 32A，最大功耗≤3W，報警動作時間≤0.5s | 低壓配電線路串聯、并聯、對地故障電弧，可擴展過壓、欠壓、過載、超溫、剩余電流監測 | 35mm 標準導軌式安裝 | 自帶數碼管顯示，可實時讀取線路電流與故障信息，支持無極性二總線供電通訊，1 路繼電器聯動輸出，可獨立工作或與監控主機組網聯動，適配工業末端、餐飲、倉儲等大功率回路 |
為什么選擇邦華電氣？
國標合規，驗收零風險：全系列產品 3C 認證齊全，嚴格執行 GB 14287 全系列國家標準，參數可溯源，完全滿足全國各地區消防驗收要求，您無需擔心項目驗收卡殼。
全維度監測，超低誤報：搭載高精度采集芯片與智能濾波算法，可同步監測剩余電流、溫度、故障電弧全維度隱患，有效屏蔽現場電磁干擾，誤報率較行業平均水平降低 80%，大幅減少您的運維成本。
組網靈活，施工高效：全系列設備支持二總線無極性通訊，供電與通訊一體化，無需復雜布線；標準 DIN35mm 導軌式安裝，搭配開口式互感器可免斷電施工，您的施工團隊可快速完成部署，大幅縮短工期。
型號齊全，全場景適配：從單回路小型主機到 8 回路大容量主機，從單一功能探測器到組合式監測終端，全電流等級互感器全覆蓋，無論是新建項目還是存量改造，無論是小型商鋪還是超大型綜合體，均可精準適配。
工業級品質，長效穩定：采用工業級元器件，寬溫域、抗干擾設計，平均無故障工作時間≥100000 小時，正常使用下系統使用壽命可達 10 年以上；標配 2 年質保，質保期內免費維修、免費技術支持，大幅降低您的后期運維成本。
智慧聯動，運維便捷：支持多機組網、云平臺接入，報警事件可追溯，可無縫對接噴淋、排煙等消防聯動系統；主機自帶大容量事件存儲，支持一鍵查詢導出，7×24 小時技術支持，讓您的運維管理更省心。
安裝與運維核心要點：
為保障您的項目設備穩定運行與順利通過消防驗收，安裝與運維需嚴格遵循以下核心要點：
監控主機需安裝在消防控制室 / 值班室，環境溫度 0℃-40℃，避免強電磁干擾環境，接地嚴格遵循消防電氣規范；探測器需安裝在低壓配電柜 / 配電箱內，預留充足檢修空間。
配套剩余電流互感器安裝時，相線與中性線需同時穿過互感器，PE 線嚴禁穿過，安裝完成后需固定牢固，避免震動影響監測精度。
系統通訊線需與強電回路線纜分開敷設，嚴禁同管布線，通訊線優先選用阻燃 RVSP 雙絞線纜，最大通訊距離內無需增設中繼器。
溫度探測器感溫元件需與被測電纜接頭、銅排等點位緊密貼合固定，報警閾值嚴格遵循國標設置，嚴禁隨意調高閾值規避報警。
設備地址編碼需唯一，避免重碼導致通訊故障；系統調試、參數修改與維修，需由專業消防電氣技術人員操作，避免設備失效。
設備日常運維僅需定期清潔傳感器與設備表面，無需頻繁校準；質保期內出現任何非人為故障，我們提供免費維修與配件更換服務。
適配應用場景：
商業建筑：商業綜合體、星級酒店、寫字樓、餐飲娛樂場所、九小場所、連鎖門店、商超
民用建筑：商品住宅、公寓、老舊小區改造、保障性住房、別墅
公共建筑：醫院、學校、養老院、政務大廳、交通樞紐、體育館、圖書館、博物館
工業建筑：生產廠房、倉庫、工業園區、高低壓配電室、新能源充電站、數據機房、儲能電站
特殊場所：加油站、易燃易爆危險品倉庫、檔案館、通信基站、金融機房
常見疑問解答：
問：PTW-EFD 電氣火災監控系統有沒有 3C 認證？符合什么國家標準？
答：PTW-EFD 電氣火災監控系統全系列產品均擁有完整的國家 3C 強制性認證，嚴格執行 GB 14287-2014《電氣火災監控系統》全系列國家標準，完全滿足國內各類建筑消防設計與驗收要求。
問：PTW-EFD 系列探測器可以同時監測哪些參數？適配哪款監控主機？
答：PTW-EFD 為組合式電氣火災監控探測器，支持 1 路剩余電流 + 1 路溫度同步監測；PTW-EFDF 專注故障電弧監測，PTW-EFDW 專注溫度監測。全系列探測器均可無縫對接西安邦華 PW-EFMS 全系列監控主機，二總線無極性通訊，適配性拉滿。
問：PW-EFMS 系列主機怎么選？不同型號的區別是什么？
答：您可根據項目監測點位數量選型：64 點以內小型項目選 PW-EFMS-DC1/DT1 單回路主機；800 點以內中小型項目選 PW-EFMS-DC4/DT4 4 回路主機；2000 點以內大型項目選 PW-EFMS-DC8/DT8/DCT8 8 回路主機；超大點位項目選 PW-EFMS-C128 大容量主機。
問：存量改造項目無法斷電施工，可以用 PTW-EFD 系統嗎？
答：完全可以。PTW-EFD 系統采用導軌式安裝，搭配 PW-CT-K?45/65/80/105 系列開口式剩余電流互感器，無需拆解母線、無需斷電即可完成安裝，無需大規模重新布線，完美適配存量改造項目，不影響您的正常運營。
問：PTW-EFD 系統的報警閾值可以調整嗎？調整范圍是多少？
答：可以調整，且完全符合國標要求。本系統剩余電流報警閾值可在 50mA-1000mA 范圍內連續可調，溫度報警閾值可在 45℃-140℃范圍內連續可調，故障電弧報警符合國標強制要求，可根據您的項目現場工況精準設置。
問：采購 PTW-EFD 系統提供哪些服務？售后質保是多久？
答：我們?yōu)槟峁┦矍斑x型指導、售中技術支持、售后終身維保全流程服務，批量采購可提供上門調試服務。本系統全系列產品標配2 年質保，質保期內非人為故障可享受免費維修、免費配件更換與免費技術支持，7×24 小時快速響應，保障您的項目順利落地與長期穩定運行。
西安邦華電氣深耕消防電氣行業多年，擁有完整的研發、生產、檢測與服務體系，全系列電氣火災監控產品資質齊全、性能穩定，可為您提供從選型設計、產品供應到安裝調試、驗收運維的一站式解決方案。如果您對 PTW-EFD 電氣火災監控系統有采購需求、定制化要求，或是想了解更多項目適配方案，可直接聯系我們的技術服務團隊，我們將第一時間為您提供專屬報價與一對一技術支持。
