EDTR521-R1組合式電氣火災監控探測器 EDTR521-R1電氣火災監控探測器
閱讀次數：143 發布時間：2026-05-11
EDTR521-R1 電氣火災監控系統 —— 工業級多回路電氣安全管家
EDTR521-R1 電氣火災監控系統核心概述：
邦華電氣 EDTR521-R1 電氣火災監控系統是專為復雜配電場景打造的智能安全防護解決方案，全系列通過國家 3C 強制認證，嚴格遵循 GB 14287-2014、GB 50116-2013 國家標準。系統以 EDTR5000 系列監控主機為核心，搭配 ECM521-G1 組合式探測器、EDT521 剩余電流式探測器、EDCT-Y/F/K 系列剩余電流互感器及 EDWD-PT100 系列溫度傳感器，可實時監測剩余電流、溫度、電壓、電流等關鍵參數，快速捕捉漏電、過熱、過載等火災隱患，實現聲光報警與消防聯動，廣泛適用于工業廠房、商業綜合體、數據中心等各類場所，是您項目消防驗收與日常安全管理的理想選擇。
EDTR521-R1 電氣火災監控系統全系列產品型號：
電氣火災監控設備

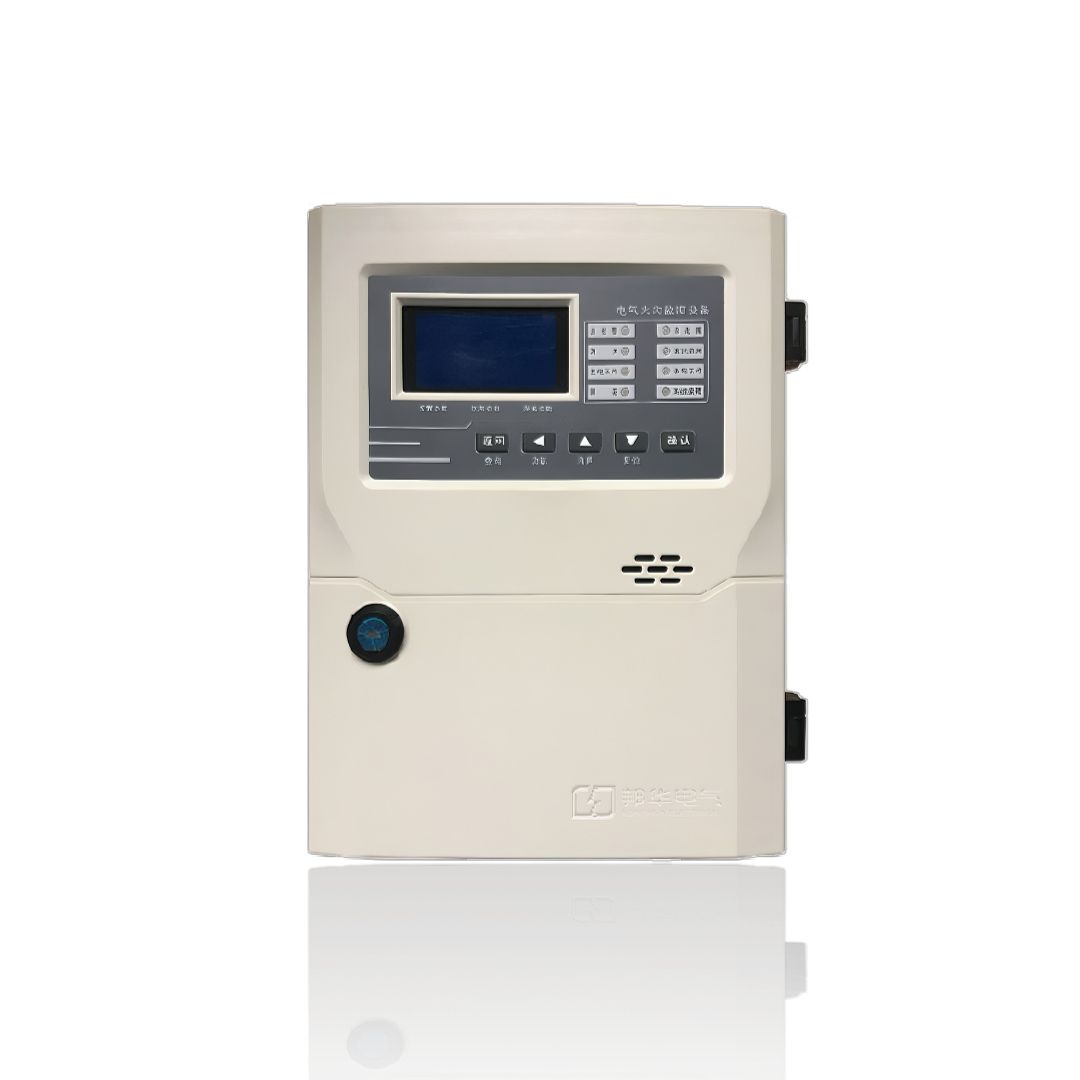

邦華電氣電氣火災監控設備是 EDTR 系列電氣火災監控系統的核心管控中樞，核心主力型號為EDTR5000 系列電氣火災監控設備，嚴格遵循 GB 14287.1-2014 國標設計，采用工業級嵌入式處理器與彩色觸控人機交互界面，可全面接入EDTR522-S6、EDTR522-S4、EDTR521-R4、EDTR521-R2、EDTR521-R1、ECM521-G1 組合式及EDT521 測溫式全系列前端探測器，24 小時實時監測配電回路剩余電流、溫度等火災隱患參數，實現集中采集、聲光報警、故障定位、事件存儲與消防聯動控制，廣泛適配民用建筑、商業綜合體、工業廠區等各類場景的消防控制室集中監控需求。
| 產品型號 | 安裝形式 | 最大監控容量 | 核心通訊接口 | 核心適配場景 |
| EDTR5000 | 壁掛式 / 立柜式可選 | 單機最大支持 16 回路，每回路 128 個監測點位，總計 2048 點，支持多機級聯擴容 | 無極性二總線、RS485、以太網、消防聯動接口 | 中小型至大型民用建筑、商業樓宇、園區、工業廠房集中監控 |
電氣火災監控探測器
邦華電氣電氣火災監控探測器是系統前端感知核心，全系列嚴格依據 GB 14287.2/3-2014 國標研發，完整覆蓋組合式、測溫式兩大核心品類，核心主力型號包含EDTR522-S6、EDTR522-S4、EDTR521-R4、EDTR521-R2、EDTR521-R1、ECM521-G1 組合式電氣火災監控探測器，以及EDT521 測溫式電氣火災監控探測器。全系列采用專用數字信號處理電路與智能識別算法，可精準采集配電回路剩余電流、溫度等關鍵數據，具備本地聲光報警、故障自檢、繼電器聯動輸出等能力，支持無極性二總線通訊，可獨立運行或與 EDTR5000 系列監控主機聯動組網，全面適配各類低壓配電回路的電氣火災極早期預警需求。
| 產品型號 | 產品類型 | 核心監測參數 | 安裝方式 | 核心功能特點 |
| EDTR522-S6 | 組合式電氣火災監控探測器 | 6 路剩余電流 + 最多 4 路溫度同步監測，剩余電流檢測范圍 20mA~1000mA，溫度測量范圍 - 20℃~150℃，報警閾值連續可調 | 35mm 標準導軌式 | 多回路旗艦型組合探測器，全中文液晶顯示 + 實體操作按鍵，自帶本地聲光報警，2 路繼電器聯動輸出，支持傳感器斷線 / 短路自檢、報警值鎖定與遠程復位，適配配電柜、配電室多回路集中監測 |
| EDTR522-S4 | 組合式電氣火災監控探測器 | 4 路剩余電流 + 最多 4 路溫度同步監測，剩余電流檢測范圍 20mA~1000mA，溫度測量范圍 - 20℃~150℃，報警閾值連續可調 | 35mm 標準導軌式 | 中規格多回路組合探測器，高亮數碼管實時顯示監測數值，二總線供電通訊一體化，體積小巧安裝便捷，自帶故障自檢功能，適配配電箱多回路綜合監測 |
| EDTR521-R4 | 組合式電氣火災監控探測器 | 4 路剩余電流 + 最多 2 路溫度同步監測，剩余電流檢測范圍 20mA~1000mA，溫度測量范圍 - 20℃~150℃，報警閾值連續可調 | 35mm 標準導軌式 | 4 回路專用組合探測器，支持剩余電流與溫度混裝接入，具備分回路獨立報警功能，自帶狀態指示燈，適配樓層配電箱多回路集中管控 |
| EDTR521-R2 | 組合式電氣火災監控探測器 | 2 路剩余電流 + 最多 2 路溫度同步監測，剩余電流檢測范圍 20mA~1000mA，溫度測量范圍 - 20℃~150℃，報警閾值連續可調 | 35mm 標準導軌式 | 雙回路組合探測器，一臺覆蓋 2 個配電回路，節省安裝空間，支持遠程參數配置與復位，適配商業建筑分支回路監測 |

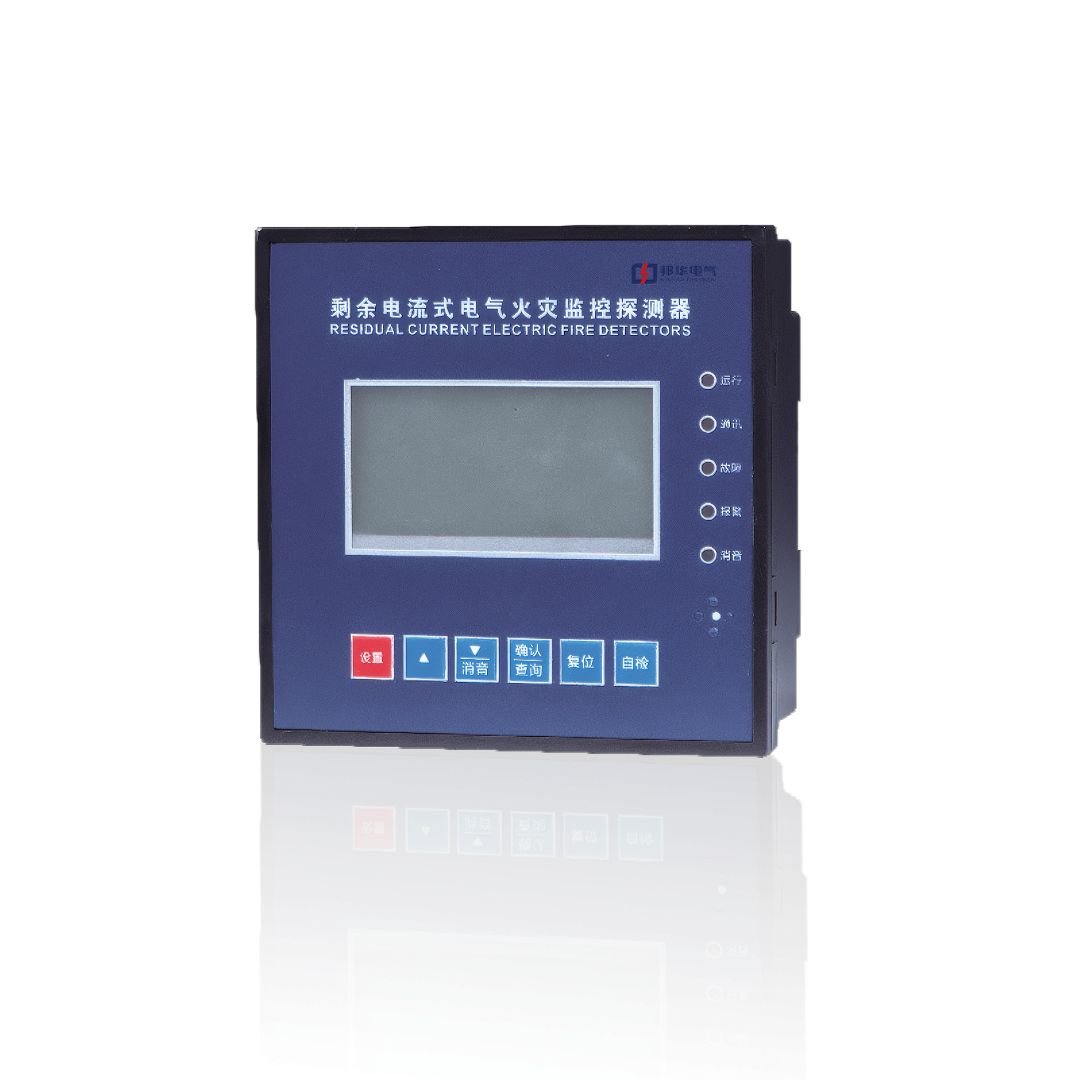

| EDTR521-R1 | 組合式電氣火災監控探測器 | 1 路剩余電流 + 最多 2 路溫度同步監測，剩余電流檢測范圍 20mA~1000mA，溫度測量范圍 - 20℃~150℃，報警閾值連續可調 | 35mm 標準導軌式 | 基礎型單回路組合探測器，高亮數碼管顯示，二總線供電通訊一體化，自帶本地聲光報警，適配民用建筑、商業網點末端配電箱單回路綜合監測 |
| ECM521-G1 | 組合式電氣火災監控探測器 | 1 路剩余電流 + 1 路溫度同步監測，剩余電流檢測范圍 20mA~1000mA，溫度測量范圍 - 20℃~150℃，報警閾值連續可調 | 35mm 標準導軌式 | 經濟型基礎組合型號，體積超小，安裝便捷，自帶狀態指示燈與故障自檢功能，適配分戶回路、小型配電箱末端監測 |
| EDT521 | 測溫式電氣火災監控探測器 | 最多 8 路溫度同步監測，測溫范圍 - 20℃~150℃，報警閾值 40℃~140℃可調 | 35mm 標準導軌式 | 專用測溫型號，兩總線完成供電和通訊，集測量、顯示、地址設置功能于一體，通過 LED 燈區分運行狀態，模塊化設計維護便捷，適配母排、電纜接頭、開關觸點等關鍵節點超溫監測 |
剩余電流互感器
邦華電氣剩余電流互感器是 EDTR 系列電氣火災監控系統的底層信號采集單元，專為EDTR522 全系列、EDTR521 全系列、ECM521-G1全系列組合式電氣火災監控探測器配套設計，核心為EDCT 系列剩余電流互感器，分為圓形閉口線纜型、矩形閉口銅排型、開合式三大品類，覆蓋 63A~2000A 主回路電流適配范圍。全系列產品采用高導磁納米晶磁芯與全屏蔽阻燃外殼，線性度好、靈敏度高、抗電磁場干擾能力強，可精準采集回路微弱剩余電流信號。
| 產品型號 | 產品類型 | 適配主回路額定電流 | 過線孔徑 / 尺寸 | 核心適配場景 |
| EDCT-Y 系列 | 閉口式圓形剩余電流互感器 | ≤63A/100A/160A/250A/400A/630A | ?30/45/65/80/105mm | 照明回路、樓層配電箱、末端線纜回路、廠房分支配電回路 |

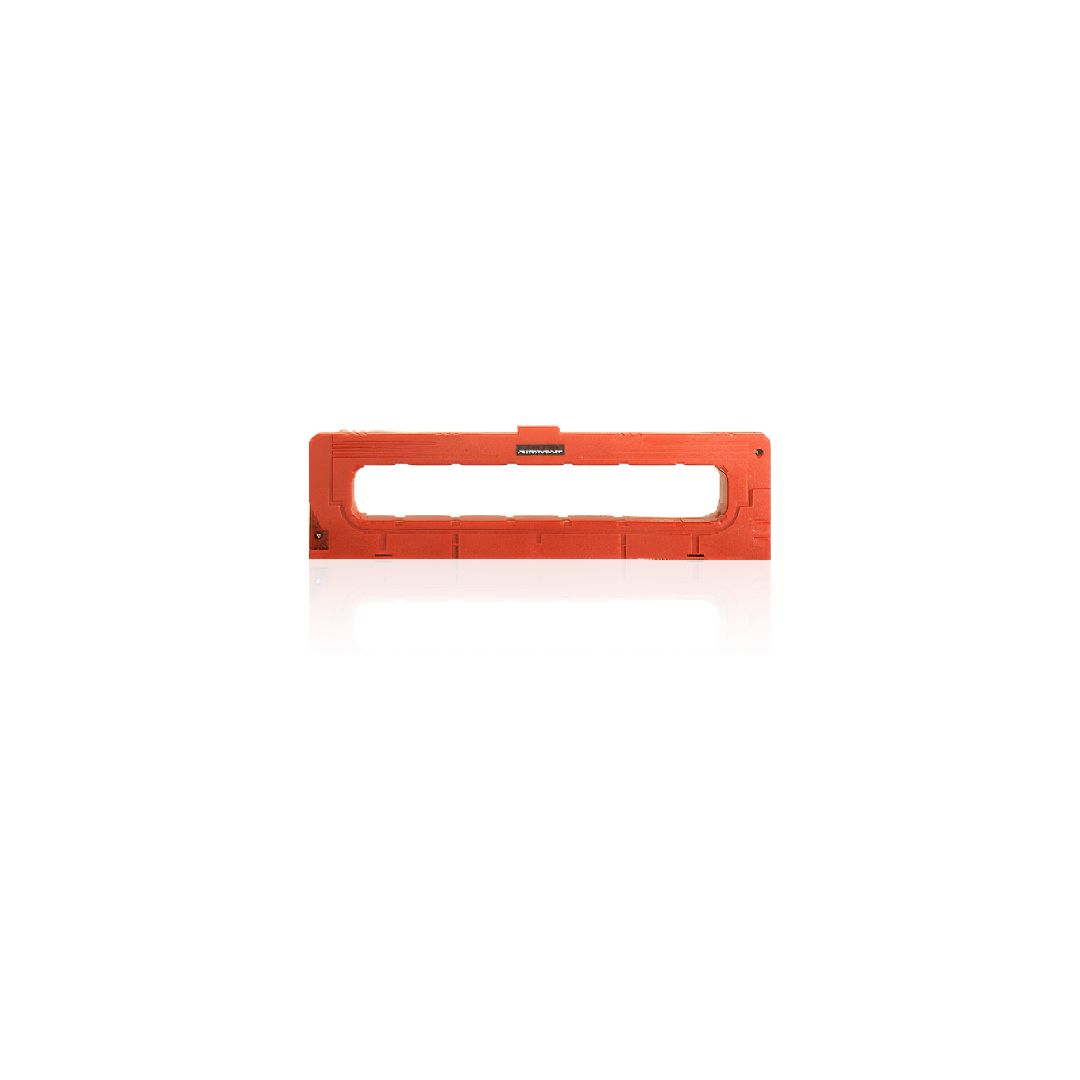

| EDCT-F 系列 | 閉口式矩形剩余電流互感器 | 250A~2000A | 21×45mm~450×60mm | 配電柜、配電室銅排回路、工業總配電大電流回路 |
| EDCT-K 系列 | 開合式圓形剩余電流互感器 | 100A~1000A | ?24mm~?150mm | 老舊線路改造項目、不停電施工場景、運維檢修項目 |
溫度探測器

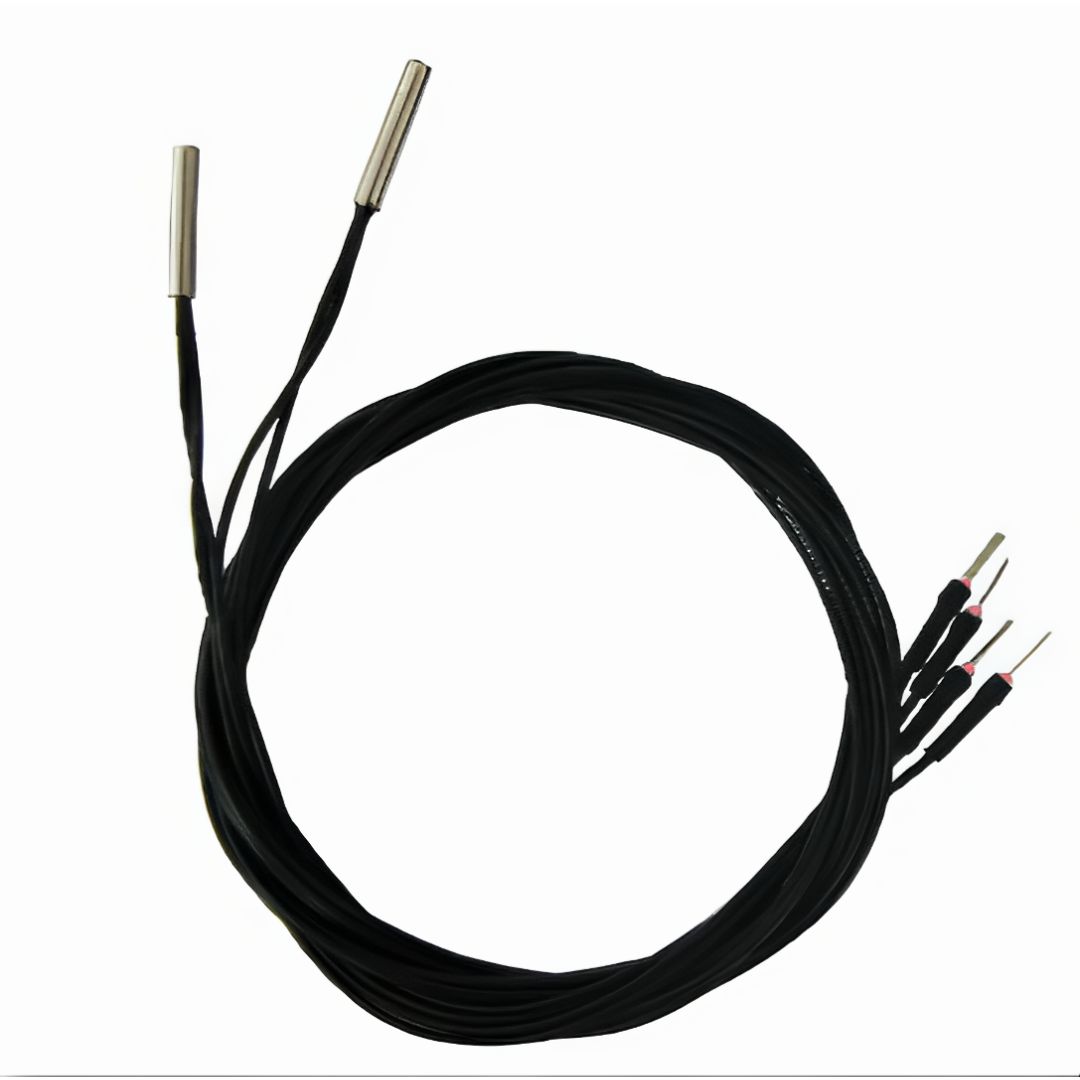

邦華電氣溫度探測器是 EDTR 系列電氣火災監控系統的配套測溫單元，核心為EDWD-PT100 系列接觸式溫度傳感器，專為EDTR522 全系列、EDTR521 全系列、ECM521-G1 組合式及EDT521 測溫式電氣火災監控探測器配套設計，可精準捕捉電纜接頭、母排、開關觸點等配電關鍵節點的超溫隱患，測溫精度高、響應速度快，是電氣火災超溫預警的核心配套部件。
| 產品型號 | 產品類型 | 測量范圍 | 安裝方式 | 核心功能特點 |
| EDWD-PT100 系列 | 接觸式鉑電阻溫度傳感器 | -55℃~+155℃，報警閾值 40℃~150℃連續可調 | 捆綁式 / 嵌入式安裝（適配電纜接頭、母排、開關觸點） | 高靈敏度 PT100 鉑電阻測溫元件，測溫精度 ±0.5℃，響應速度快；標配耐高溫絕緣線纜，具備斷線故障實時檢測功能，防水防潮阻燃外殼，抗強電磁干擾，可長期穩定工作在配電柜復雜環境中，可與全系列帶測溫功能的探測器無縫適配 |
EDTR521-R1 電氣火災監控系統核心優勢：
國標合規，驗收零風險：全系列產品均通過權威機構檢測，提供完整 3C 認證、檢測報告及合格證，參數可溯源，完全滿足全國各地區消防驗收要求，您無需擔心合規問題。
多回路集中管控，效率翻倍：EDTR521-R1 主機支持最多 252 個監測點，可擴展至 40 萬點，單臺設備即可實現整棟建筑電氣安全全局監控，大幅降低您的管理成本。
精準監測，超低誤報：搭載智能濾波算法，有效屏蔽電磁干擾與諧波影響，剩余電流監測精度 ±5%，溫度監測精度 ±0.5℃，系統整體誤報率≤0.3%，為您提供可靠的安全預警。
組網靈活，施工便捷：采用無極性二總線通訊，布線簡單；導軌式安裝設計，搭配 EDCT-F/K 系列開口式互感器可實現免斷電施工，特別適合存量改造項目，縮短您的項目工期。
工業品質，長效穩定：采用工業級元器件，經嚴苛高低溫、抗干擾測試，系統平均無故障工作時間≥100000 小時，2 年質保期內免費維修、免費技術支持，大幅降低您的運維成本。
典型應用場景：
您可以在以下場景中使用 EDTR521-R1 電氣火災監控系統：
工業建筑：冶金、機械、電子等行業高低壓配電室、生產廠房、倉庫
商業建筑：購物中心、酒店、寫字樓、九小場所、連鎖門店
公共建筑：醫院、學校、養老院、圖書館、地鐵站、高鐵站
特殊場所：數據中心、服務器機房、UPS 電源室、光伏電站、儲能系統
安裝與使用注意事項：
EDTR521-R1 主機應安裝在干燥、通風的值班室或控制室，避免陽光直射和強電磁干擾
剩余電流互感器安裝時，必須將相線與中性線同時穿過，PE 線嚴禁穿過
二總線通訊線應采用 RVSP2×1.5mm2 屏蔽雙絞線，與強電回路線纜分開敷設，間距≥30cm
溫度傳感器的感溫元件需與被測點位緊密貼合，并用扎帶固定牢固
系統投用前，需完成全設備地址編碼、報警閾值設置及聯動測試，閾值嚴格遵循國標要求
設備維修、參數調整需由專業消防電氣技術人員操作，2 年質保期內非人為損壞免費維修
常見疑問解答：
Q1：EDTR521-R1 價格是多少？可以提供報價單嗎？
A：EDTR521-R1 的價格根據配置不同有所差異，您可以聯系我們的銷售工程師，提供您的項目需求，我們將為您提供詳細的報價單及選型方案。
Q2：EDTR521-R1 最多可以監測多少個回路？
A：EDTR521-R1 單機最大支持 252 個監測點，可連接 ECM521-G1、EDT521 等全系列探測器，滿足中小型項目的多回路監測需求。如果您需要更大容量，可以選擇 EDTR522-S4 或 EDTR522-S6 主機。
Q3：EDTR521-R1 怎么安裝？需要斷電嗎？
A：EDTR521-R1 主機采用導軌式安裝，10 分鐘即可完成單臺設備安裝。如果是存量改造項目，您可以選用 EDCT-F/K 系列開口式互感器，無需拆解母線、無需斷電即可完成安裝，不影響現場正常用電。
Q4：EDTR521-R1 支持遠程監控嗎？
A：支持。EDTR521-R1 標配 RS485 通訊（Modbus-RTU 協議），可選裝以太網或 NB-IoT 模塊，實現遠程監控、數據上傳及遠程控制，適配智慧消防云平臺。
Q5：你們的產品質保期是多久？有技術支持嗎？
A：邦華電氣全系列產品提供 2 年質保期，質保期內免費維修、免費更換非人為損壞的配件。我們提供 7×24 小時技術支持，批量采購（≥50 套）可安排工程師上門調試、指導安裝。
邦華電氣 EDTR521-R1 電氣火災監控系統憑借國標合規的品質、精準可靠的監測性能和靈活便捷的安裝方式，已成功應用于全國數千個各類建筑項目。從 EDTR5000 系列主機到 ECM521-G1 探測器，再到 EDCT 系列互感器，我們?yōu)槟峁┮徽臼诫姎獍踩鉀Q方案。2 年質保 + 終身技術支持的服務承諾，讓您采購無憂、使用安心。如需了解更多 EDTR521-R1 參數、獲取定制化報價或預約上門演示，請聯系我們的專業工程師，我們將在 24 小時內為您提供服務。
