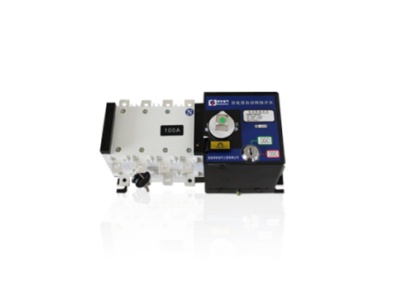

CAP2-100A/4P雙電源開關｜CM1-ATS-100A/4P 雙電源轉換開關

一、CAP2-100A/4P、CM1-ATS-100A/4PP等雙電源開關產品說明

西安邦華電氣作為本土企業，深耕電氣行業十多年。這款A(yù)TS雙電源自動轉換開關是專門用于雙路供電系統的電源切換裝置。CAP2-100A/4P、CM1-ATS-100A/4P、CAP2-63A/4P、CAP2-250A/4P、CM1-ATS-63A/4P、CAP1-100A/4P等型號集成監測、邏輯控制、自動投切功能于一體，可實現市電 - 市電、市電 - 發電等雙電源之間的無縫切換，有效規避停電、欠壓、缺相等電力故障帶來的設備停運、生產停滯與安全隱患，是低壓配電系統中保障重要負載連續供電的核心設備。

該系列產品涵蓋CAP2 系列 CB 級、CM1-ATS 系列 PC 級、CAP1 系列經濟型 PC 級三大產品線，電流覆蓋 63A~1600A，2P/3P/4P 極數齊全，符合 GB/T 14048.11 標準，兼具高可靠性、高安全性與高適配性。CAP2-100A/4P、CM1-ATS-100A/4P等雙電源質量安全可靠，應用廣泛，價格合理，是您的理想選擇。

二、CAP2-100A/4P、CM1-ATS-100A/4PP等雙電源開關產品特點

1、爆款領銜，全系列性能出眾：核心熱銷型號CAP2-100A/4P、CM1-ATS-100A/4P及CAP1-100A/4P，兼顧性能與性價比，CAP2-100A/4P 自帶全套保護，CM1-ATS-100A/4P 毫秒級切換，CAP1-100A/4P 經濟實用，覆蓋不同負荷等級需求。

2、核心功能齊全，適配多場景：實時監測雙路電源電壓、相位狀態，遇異常時自動投切，支持自投自復、自投不自復、互為備用等多種工作模式，無需人工干預即可保障負載供電連續性，適配cap2-100a 4p、cm1-ats-100a、cap1-100 4等高頻選型場景。

3、雙重聯鎖防誤操作：機械 + 電氣雙重聯鎖設計，徹底杜絕兩路電源同時合閘引發的環流與短路事故，使用安全有保障，尤其適配 CM1-ATS-100A/4P 等消防、醫療高安全需求型號。

4、雙級別覆蓋，選型靈活：CB 級（CAP2 系列，如 CAP2-100A/4P）自帶過載、短路保護，一體化設計無需額外加裝斷路器；PC 級（CM1-ATS/CAP1 系列，如 CM1-ATS-100A/4P、CAP1-100A/4P）具備明顯物理隔離斷點，安全等級更高，切換速度更快，機械壽命更長。

5、智能控制，運維便捷：內置智能控制器，支持參數設置、故障顯示、消防聯動、遠程監控等功能，LED 狀態指示燈清晰顯示電源與切換狀態，便于日常運維與故障排查，你可以自行進行cap2-100a 參數查詢。

6、全規格覆蓋，適配性強：額定電流覆蓋 63A~1600A，支持 2P/3P/4P 多種極數，適配單相 220V、三相三線、三相四線各類低壓供電工況，滿足從末端小負荷（如 CAP2-63A/4P、CAP1-63）到工業大電流（如 CAP2-1600、CM1-ATS-1600A/4P）總配電的全場景需求。

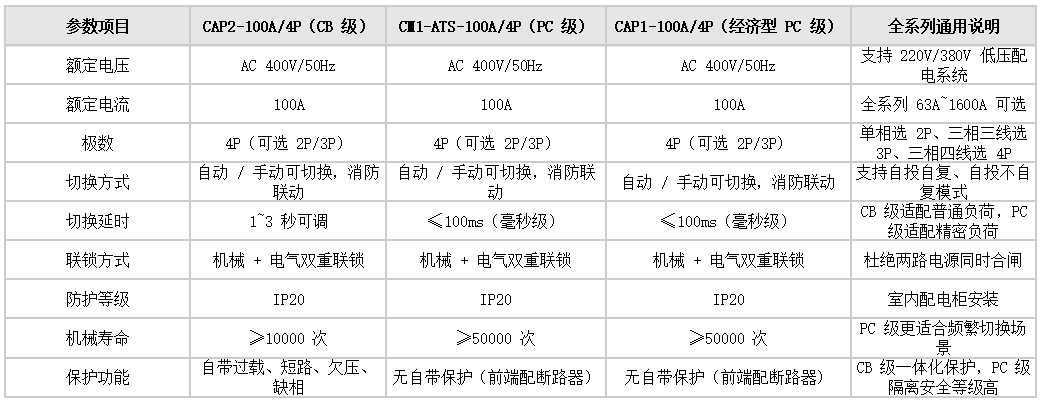

三、主要技術參數

以CAP2-100A/4P、CM1-ATS-100A/4P、CAP1-100A/4P為核心，全系列關鍵參數如下：

四、CAP2-100A/4P、CM1-ATS-100A/4PP等雙電源開關系列產品型號介紹

（一）CB 級 CAP2 系列

CAP2 系列集成斷路器保護功能，自帶過載、短路、欠壓缺相防護，一體化設計安裝省事、性價比高，多用于小區、商鋪、寫字樓末端二三級負荷配電。

（二）PC 級 CM1-ATS 系列 隔離型工業款

CM1-ATS ， PC 級隔離型雙電源，帶明顯物理斷開點，隔離安全等級高、切換速度快、機械壽命長，無自帶短路過載保護，需前端配斷路器，主打消防、醫療、數據中心、工業一級重要負荷。

（三）PC 級 CAP1 系列 經濟型隔離款

CAP1 系列為經濟型 PC 級雙電源，保留隔離型核心優勢，配置精簡、價格親民，適合預算適中的商用、物業、小型改造項目，適配普通一級、二級負荷。熱門型號包括CAP1-100A/4P、CAP1-63、CAP1-160a。

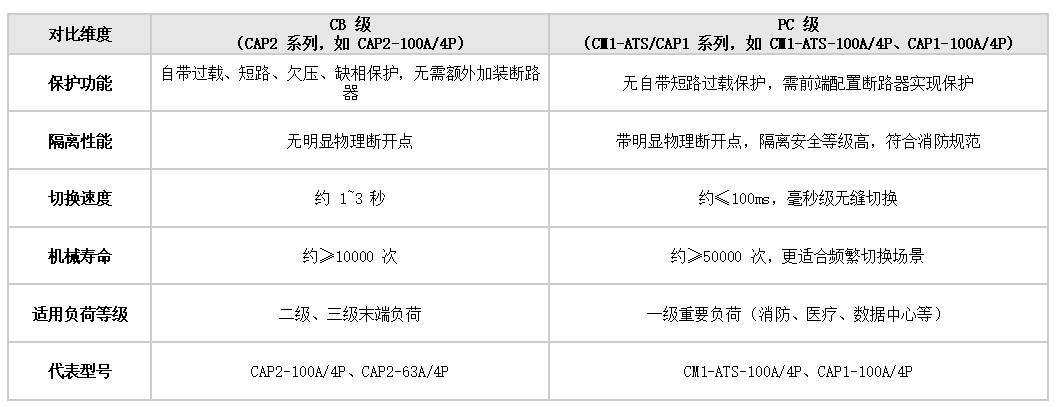

五、CB 級與 PC 級雙電源開關怎么選擇？

核心選型邏輯：

普通末端配電、預算有限、需集成保護功能 → 優先選CB 級 CAP2 系列

消防、醫療、數據中心、工業核心負荷，需高隔離、高可靠性 → 優先選PC 級 CM1-ATS 系列

預算適中的普通商用、物業項目，追求性價比 → 可選PC 級 CAP1 系列

六、CAP2-100A/4P、CM1-ATS-100A/4PP等雙電源開關應用場景

1、商業建筑場景

CAP2-100A/4P、CM1-ATS-100A/4P 適配寫字樓、商場、酒店、商業街，為應急照明、中央空調、電梯及監控系統供電，自動切換回路，保障商業建筑用電不中斷。

2、工業廠房場景

CAP2-250A/4P、CM1-ATS-250A/4P 多用于工業廠房，適配自動化產線、機床、風機水泵等動力回路，有效避免突發斷電引發停產和設備損壞。

3、醫療與消防場景

CM1-ATS-100A/4P、CM1-ATS-160A/4P、CM1-ATS-250A/4P 適用于醫院病房、手術室、ICU 及消防泵、排煙風機等關鍵負載，PC 級隔離設計，契合醫療與消防供電規范。

4、數據中心及機房場景

CM1-ATS-100A/4P、CAP1-63A/4P 可為服務器、UPS、精密空調、網絡設備提供雙路冗余供電，防止斷電造成數據丟失與業務中斷。

5、老舊項目替換改造場景

產品安裝尺寸標準化，CAP2-1600、CAP1-160A 等新舊型號可同電流、同極數直接替換，全系無需改動柜體接線，適配老舊配電項目改造，節約施工與改造成本。

七、選型指南

1、按負荷重要性選型

普通家用、商鋪、小區末端二三級負荷：優先選用CB 級 CAP2 系列，推薦 CAP2-63A/4P、CAP2-100A/4P

消防、醫療、數據中心、工業核心一級負荷：必須選用PC 級 CM1-ATS 系列，推薦 CM1-ATS-100A/4P、CM1-ATS-250A/4P

預算有限的普通商用、物業項目：可選用PC 級 CAP1 系列，推薦 CAP1-100A/4P、CAP1-63A/4P

2、按負載電流選型

63A 及以下小電流負載：首選 CAP2-63A/4P、CAP1-63A/4P，適配末端照明、插座等小型回路

100A 左右常規負載：優先 CAP2-100A/4P、CM1-ATS-100A/4P，市場流通量大，現貨充足，適配絕大多數場景

160A 以上中大電流重載：匹配 CAP2、CM1-ATS、CAP1 系列對應規格，根據負荷等級選擇 CB 級或 PC 級型號

3、按供電極數選型

單相 220V 負載：選 2P 型號，如 CAP2-63A/2P、CAP1-63A/2P

純?nèi)嗳€動力回路：選 3P 型號，如 CAP2-100A/3P、CM1-ATS-100A/3P

三相四線、消防、公共建筑、智能配電項目：必須選 4P 型號，如 CAP2-100A/4P、CM1-ATS-100A/4P，確保 N 線可靠切換，避免電壓漂移

4、按特殊需求選型

需消防聯動：優先選用支持消防聯動功能的型號，如 CM1-ATS 系列、CAP2 系列高配款

老舊項目改造：優先選用與原安裝尺寸、接線方式兼容的型號，可直接替換無需改柜

八、常見問題解答

1、cap2-100a 4p 是什么型號？

屬于CAP2 系列 CB 級 4 極雙電源，額定電流 100A，自帶全套保護，是商用民用走量主流型號。

2、cap2-100a 參數怎么查？

CAP2-100A/4P 額定電壓 AC400V、4P 極數，帶過載短路欠壓缺相保護，延時可調，參數可參考文中參數表。

3、cm1-ats 是什么意思？

CM1 是經典塑殼開關系列，ATS 代表自動轉換開關，CM1-ATS 就是 PC 級隔離型雙電源專屬系列代號。

4、cap1-100 4 和 cap2-100a 4p 有什么區別？

cap1-100 4 是 PC 級隔離型，無自帶過載保護；cap2-100a 4p 是 CB 級，自帶全套保護，適用負荷等級不一樣。

5、cap2-1600 是什么產品？

指 CAP2-1600A/3P/4P，是 CAP2 系列最大電流 CB 級雙電源，用于特大廠區、大型建筑總電源切換。

6、cap1-63、cap1-160a 適用什么場景？

cap1-63 多用于小型商鋪、機房；cap1-160a 適合園區分支、普通商業樓宇應急配電。

總結

我們的雙電源自動轉換開關包含CAP2 CB 級、CM1-ATS PC 級、CAP1 經濟型 PC 級三大全規格系列，電流覆蓋 63A 至 1600A，極數齊全、適配全行業配電場景。有CAP2-100A/4P、CM1-ATS-100A/4P、CAP2-63A/4P、CAP2-250A/4P、CM1-ATS-63A/4P、CAP1-100A/4P、CM1-ATS-250A/4P、CAP1-250A/4P等主流型號，產品性能穩定、資質齊全、現貨充足，選擇我們的產品，讓你放心、安心。

聯系西安邦華電氣免費獲取報價及技術支持。

西安邦華電氣竭誠為您服務！
