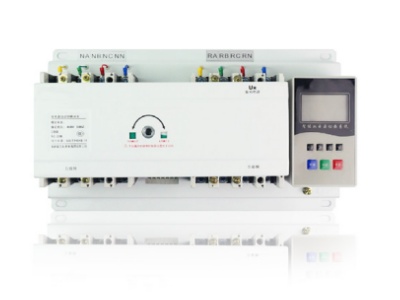

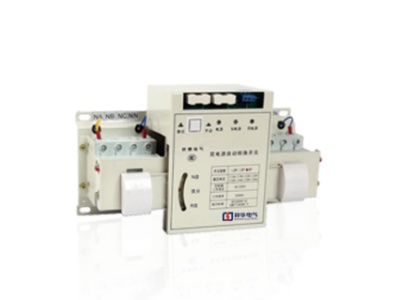

WHKTN-100A/4P 雙電源轉換開關 —— 您的電力供應不間斷守護者

WHKTN-100A/4P 雙電源轉換開關概述：

邦華電氣WHKTN-100A/4P雙電源自動轉換開關 (ATSE) 是專為應急供電系統設計的核心 CB 級產品，能夠?qū)崟r(shí)監測兩路獨立電源的運行狀態，在主電源發生故障（失壓、欠壓、過壓、缺相、頻率異常）時，自動、快速、安全地將負載切換至備用電源；當主電源恢復正常后，又能自動切回主電源供電，確保重要負載的連續運行。

我們的產品具備機械與電氣雙重互鎖保護，徹底杜絕兩路電源同時供電的安全隱患；采用高可靠性的操作機構和銀合金觸點，機械壽命可達 10000 次以上，電氣壽命可達 5000 次以上；支持自投自復、自投不自復、互為備用、發電機聯動、消防聯動等多種工作模式，滿足不同場景的使用需求。

WHKTN全系列產品型號與分類：

高壓雙電源轉換開關

高壓雙電源轉換開關應用于 12kV 中壓配電系統，實現兩路高壓電源的自動切換，保障中壓側供電的連續性。邦華電氣高壓雙電源產品包含 WHKMVTB、WHKMAS、WHKMBS 三大系列，具備高可靠性和短路耐受能力，適用于各類中壓配電場景。

核心特點：

額定電壓 12kV，適用于中高壓配電系統

具備完善的五防聯鎖功能

支持電動和手動操作

適用于變電站、發電廠等高壓供電場所

PC 級雙電源轉換開關

PC 級雙電源轉換開關僅具備電源轉換功能，不具備過電流保護能力，需配合上游斷路器使用。其核心優勢在于極高的短時耐受電流能力和機械可靠性，能夠承受短路電流沖擊而不損壞，確保在故障情況下仍能可靠接通回路。邦華電氣 PC 級產品包含 WHKQ9、WHKQ18 兩大系列，覆蓋 630A 至 6300A 全電流規格，廣泛應用于消防、醫療、數據中心等對供電連續性要求極高的關鍵場所。

核心特點：

轉換速度更快，≤80ms

機械壽命更長，可達 20000 次以上

操作機構更可靠，抗干擾能力強

適用于消防、醫院、數據中心等重要場所

CB 級雙電源轉換開關

CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分?jǐn)喽搪冯娏?，具備選擇性保護特性，可簡化配電系統設計。邦華電氣 CB 級產品包含 WHKN、WHKTN 兩大系列，覆蓋 63A 至 1600A 全電流規格，適用于需要同時滿足轉換和保護需求的各類配電場景。

核心特點：

集成過載、短路保護功能，無需額外配置斷路器

結構緊湊，35mm DIN 導軌安裝 / 螺栓固定兩種方式可選

轉換時間≤100ms

適用于大多數普通應急供電場景

技術參數對照表：

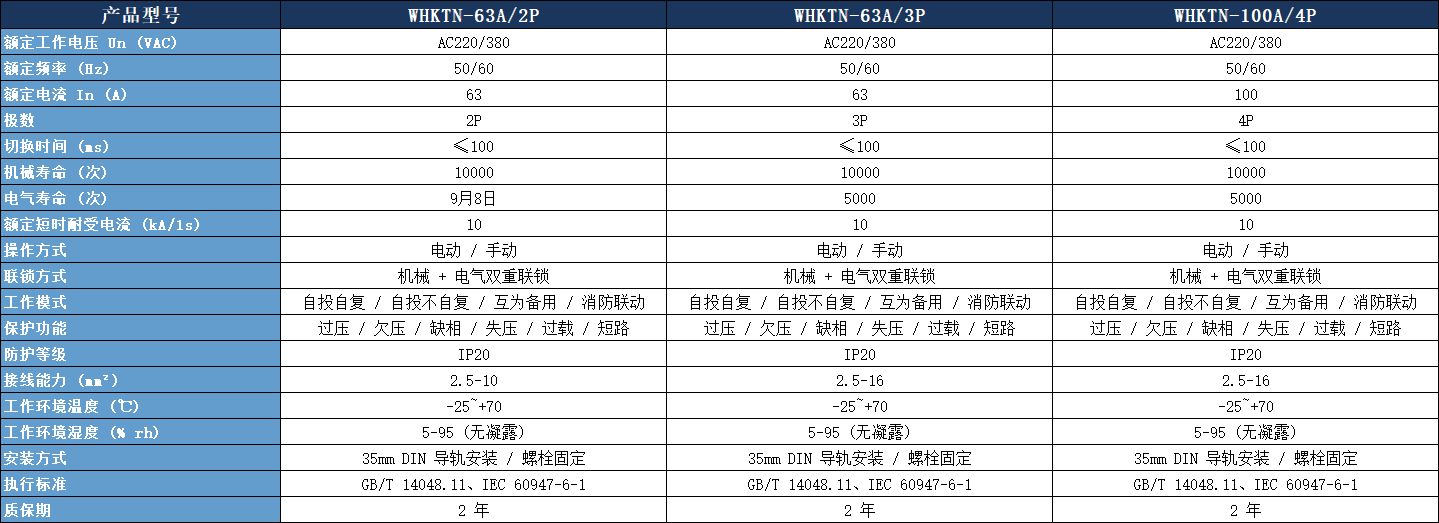

CB 級雙電源轉換開關（WHKTN 系列）技術參數

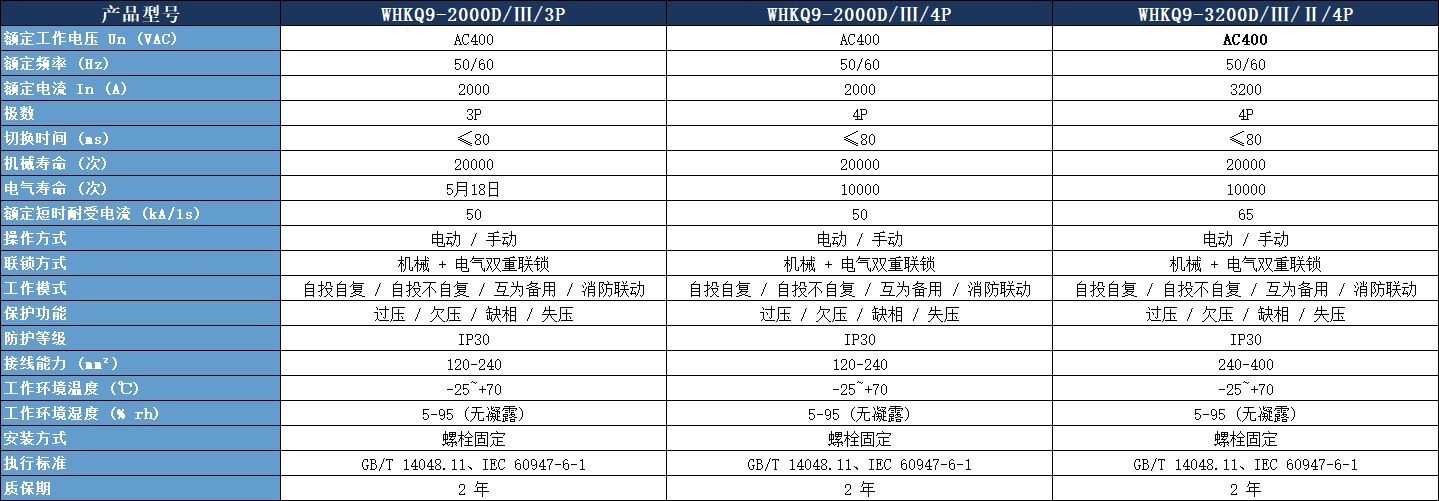

PC 級雙電源轉換開關（WHKQ9 系列）技術參數

核心技術優勢：

雙重互鎖保護：機械與電氣雙重互鎖，確保兩路電源絕對不會同時合閘，從根本上避免短路事故

高可靠性觸點：采用銀合金觸點，導電性能好，抗熔焊能力強，使用壽命長

智能控制器：采用 32 位 ARM 微處理器，檢測精度高，抗干擾能力強，運行穩定可靠

多種工作模式：支持自投自復、自投不自復、互為備用、強制手動、消防聯動等多種工作模式

寬電壓范圍：工作電壓范圍 AC160V~280V，適應電網電壓波動大的地區

完善的保護功能：具備過壓、欠壓、缺相、頻率異常、過載、短路等保護功能

安裝便捷：支持 35mm DIN 導軌安裝和螺栓固定兩種方式，接線簡單方便

典型應用場景：

醫療行業：醫院手術室、ICU 病房、急診室、醫療設備等，確保醫療過程不中斷

數據中心：服務器機房、網絡機房、通信基站等，保障數據安全和網絡暢通

工業行業：工業生產流水線、自動化控制系統、重要設備等，避免因停電造成生產損失

商業行業：商業綜合體、酒店、超市、銀行等，保證正常營業和客戶體驗

公共建筑：政府辦公樓、學校、圖書館、體育館等，保障公共服務正常運行

消防系統：消防水泵、排煙風機、應急照明等，滿足消防規范要求

住宅建筑：高層住宅電梯、公共照明、應急電源等，保障居民基本生活需求

雙電源選型指南：

您在選擇雙電源轉換開關時，需要考慮以下幾個關鍵因素：

負載類型：

阻性負載：如照明、電加熱等，可選擇 CB 級的WHKTN-100A/4P或 WHKN 系列

感性負載：如電動機、變壓器等，建議選擇 PC 級的 WHKQ9 或 WHKQ18 系列，或降容使用 CB 級

敏感負載：如計算機、服務器等，建議選擇高速型 ATS

額定電流：

應根據負載的總電流來選擇，一般留有 20%~30% 的余量

對于電動機負載，應考慮啟動電流的影響，建議放大 1.5~2 倍

例如：總負載電流為 80A，建議選擇WHKTN-100A/4P

轉換時間要求：

普通負載：≤100ms 即可滿足要求（WHKTN 系列）

重要負載：≤80ms（WHKQ9、WHKQ18 系列）

敏感負載：≤50ms（高速型系列）

保護功能要求：

需要過載、短路保護：選擇 CB 級的 WHKTN 或 WHKN 系列

不需要保護功能：選擇 PC 級的 WHKQ9 或 WHKQ18 系列

需要遠程監控：選擇智能型系列

工作模式要求：

市電優先：自投自復模式

發電機優先：自投不自復模式

兩路電源同等重要：互為備用模式

常見疑問解答：

Q1：CB 級和 PC 級雙電源轉換開關有什么區別？

A：CB 級由兩臺斷路器組成，具備過載和短路保護功能，代表型號有WHKTN-100A/4P；PC 級采用專用隔離開關本體，不具備分?jǐn)喽搪冯娏鞯哪芰?，但轉換速度更快，可靠性更高，代表型號有WHKQ9-2000D/Ⅲ/4P。

Q2：WHKTN-100A/4P 雙電源轉換開關的轉換時間是多少？

A：WHKTN-100A/4P的轉換時間≤100ms，轉換時間可根據需要通過控制器進行調整。

Q3：雙電源轉換開關可以手動操作嗎？

A：可以。所有型號都配備手動操作機構，在自動模式故障或需要檢修時，可以切換到手動模式進行操作。

Q4：WHKQ9-2000D/Ⅲ/4P 是什么型號？

A：WHKQ9-2000D/Ⅲ/4P是邦華電氣生產的 PC 級雙電源轉換開關，額定電流 2000A，4 極，抽屜式結構，Ⅲ 型控制器，適用于大電流、高可靠性要求的場所。

Q5：雙電源轉換開關需要定期維護嗎？

A：需要。建議每 6 個月進行一次檢查和維護，包括清潔觸點、檢查接線、測試轉換功能等，以確保產品正常運行。

Q6：你們的產品有哪些認證？

A：我們的產品通過了國家 3C 認證，符合 GB/T 14048.11 和 IEC 60947-6-1 標準，部分產品還通過了 CE 認證。

Q7：雙電源轉換開關常見故障有哪些？如何排除？

A：常見故障包括：

接通電源后不工作：檢查接線是否正確牢固，保險絲是否熔斷

不能自動切換：檢查是否設置在自動位置，延時調整是否過長

控制器燈閃爍：檢查進線電源是否有過壓、缺相或接觸不良

邦華電氣專注于電氣安全領域十余年，擁有專業的研發團隊和完善的生產體系，所有產品均經過嚴格的質量檢測，確保每一臺產品都能穩定可靠地運行。我們不僅為您提供高品質的WHKTN-100A/4P雙電源轉換開關產品，還為您提供專業的技術支持和完善的售后服務。如果您有任何需求或疑問，歡迎隨時聯系我們，我們將竭誠為您服務。
