XLQ1-100A/4P 雙電源開關｜XLQ3-63A/2P 自動轉換開關

一、XLQ1-100A/4P、XLQ3-63A/2P 等雙電源開關產品說明

西安邦華電氣擁有XLQ1、XLQ2、XLQ3、XLQ4四大系列雙電源自動轉換開關，主營XLQ1-100A/4P、XLQ3-63A/2P、XLQ3-63A/4P、XLQ1-63A/4P、XLQ1-160A/4P、XLQ2-100A/4P、XLQ4-100A/4P等全規格產品。產品電流覆蓋 32A-800A，兼容 220V/380V 低壓配電系統，嚴格符合國家標準，具備欠壓、缺相、故障自動切換功能，運行穩定安全，廣泛適配家裝、商用、工業廠房及消防重點工程配電使用。

我們的XLQ1-100A/4P、XLQ3-63A/2P、XLQ3-63A/4P、XLQ1-63A/4P、XLQ1-160A/4P、XLQ2-100A/4P、XLQ4-100A/4P雙電源自動轉換開關，品質穩定、現貨充足、價格合理，如需選型及報價服務，請聯系我們。

二、XLQ1-100A/4P、XLQ3-63A/2P 等雙電源產品特點

1、毫秒級無感切換：采用電磁驅動 + 精密控制雙機構，CB 級 XLQ1 切換速度≤2s、迷你 CB 級 XLQ3 切換速度≤1.5s、PC 級 XLQ4 切換速度≤1.2s，XLQ1-100A/4P、XLQ3-63A/2P、XLQ4-100A/4P切換響應更快，主電源故障無縫銜接備用電源，負載無斷電感知，杜絕設備損壞、數據丟失、生產停滯風險，XLQ3-63A/4P、XLQ1-63A/4P、XLQ1-160A/4P、XLQ2-100A/4P同樣具備穩定切換性能。

2、雙重安全防護：CB 級 XLQ1/XLQ2 全系集成過載、短路雙重保護，保護精度高、脫扣可靠；迷你 CB 級 XLQ3 絕緣等級高、防誤觸設計；XLQ4 系列 PC 級具備全隔離功能，電氣雙重互鎖、杜絕兩路電源并聯，XLQ1-100A/4P、XLQ3-63A/2P、XLQ4-100A/4P兼顧供電連續性與線路安全性，適配家用、商用、工業及消防重點場景。

3、適配靈活可控：支持自投自復、自投不自復、發電機聯動，延時 0-60s 可調，適配消防聯動、遠程監控，XLQ2-100A/4P、XLQ1-160A/4P、XLQ4-250A/4P為智能項目、消防驗收標配，XLQ3-63A/2P、XLQ1-63A/4P適配普通家用、末端配電場景。

4、全規格全極數覆蓋：電流覆蓋 32A-800A，極數含 2P/3P/4P，XLQ1-100A/4P、XLQ3-63A/2P、XLQ3-63A/4P、XLQ1-63A/4P、XLQ1-160A/4P、XLQ2-100A/4P、XLQ4-100A/4P全極數可選；XLQ4 PC 級大電流規格僅 3P/4P，滿足消防、醫院、數據中心大電流配電需求。

5、嚴苛品控耐用可靠：優質銀合金觸頭 + 阻燃外殼，耐高溫、抗老化、耐電弧，適應 - 5℃~+40℃工況，XLQ1-100A/4P、XLQ3-63A/2P、XLQ4-100A/4P機械壽命≥10000 次，大電流型號機械壽命≥6000 次，維護成本低，全系通過嚴苛老化測試。

6、安裝便捷互換性強：標準 35mm 導軌安裝 + 面板安裝雙模式，兼容多款配電柜、控制柜，XLQ1-100A/4P、XLQ3-63A/2P、XLQ4-100A/4P安裝便捷、互換性好，適配各類新建及改造項目，接線清晰易操作。

三、XLQ1-100A/4P、XLQ3-63A/2P 等雙電源主要技術參數

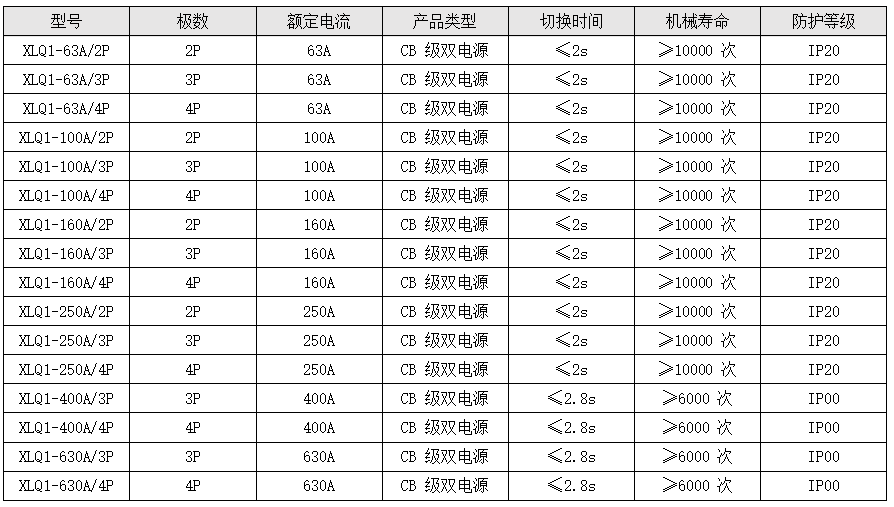

（一）CB 級（XLQ1 系列，塑殼型）

適用寫字樓、商鋪、工廠、普通消防、工業配電。

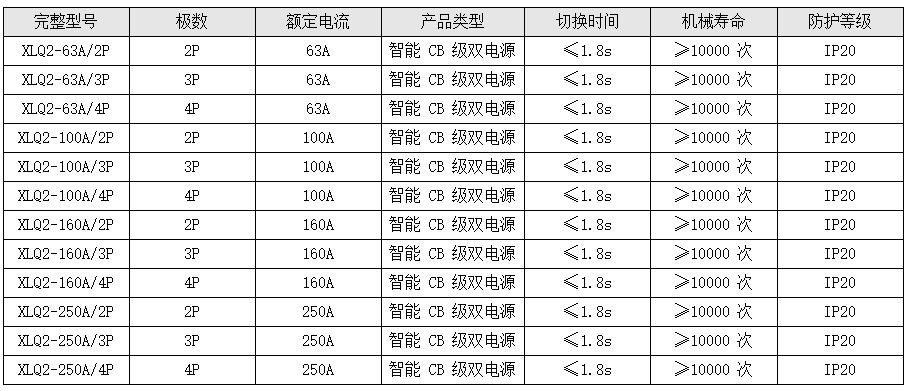

（二）CB 級（XLQ2 系列，智能一體式）

適合高端樓宇、智能配電、消防聯動、遠程監控場景。

（三）迷你 CB 級（XLQ3 系列，小型化，家用 / 末端爆款）

適合家用、別墅、機房、小型商鋪、末端配電場景。

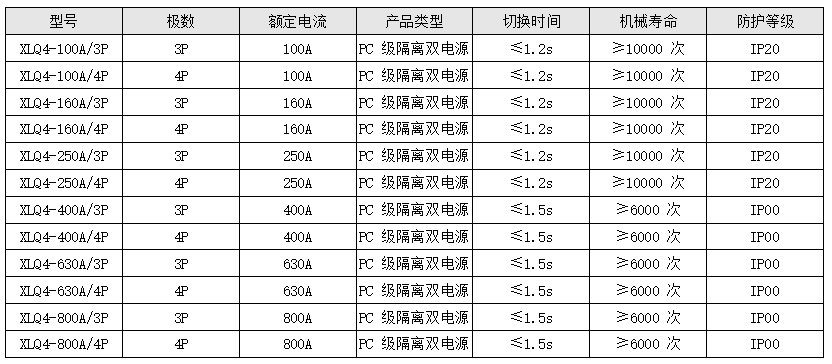

（四）PC 級隔離型（XLQ4 系列，消防專用）

適合消防工程、醫院、數據中心、銀行、重要負荷配電，具備全隔離功能，消防驗收專用。

四、XLQ1-100A/4P、XLQ3-63A/2P 等雙電源全系列型號及介紹

（一）CB 級（XLQ1 系列，標準保護型）

XLQ1 系列為經典 CB 級塑殼型雙電源，自帶斷路器過載、短路保護，末端及常規配電優選，XLQ1-100A/4P、XLQ1-63A/4P、XLQ1-160A/4P為工程高頻選型，型號如下：

XLQ1-63A/2P/3P/4P：小電流，商鋪、小型工廠、末端回路首選，適配小型改造項目，XLQ1-63A/4P適合三相末端。

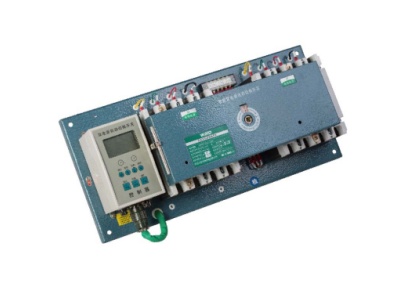

XLQ1-100A/2P/3P/4P：寫字樓、小區、商業樓層、市政配套標配，工程圖紙高頻選用，XLQ1-100A/4P三相四線項目覆蓋率最高。

XLQ1-160A/2P/3P/4P：中型負荷主力，園區、工廠、中型消防回路常用，性價比高，市場熱度僅次于XLQ1-100A/4P。

XLQ1-250A/2P/3P/4P：商場、廠區動力、新能源配套適配，中型工程高頻選型，適配非消防中型配電場景。

XLQ1-400A/3P/4P、XLQ1-630A/3P/4P：大型廠區分支、市政動力總閘、光伏電站常用，大電流配電首選。

（二）CB 級（XLQ2 系列，智能一體式，高端主力）

XLQ2 系列為智能一體式雙電源，內置單片機控制器，自帶過載、短路保護，支持消防聯動與遠程監控，XLQ2-100A/4P為智能項目標配，型號如下：

XLQ2-63A/2P/3P/4P：小型智能末端，寫字樓、酒店、智能化改造專用，適配小型智能配電場景。

XLQ2-100A/2P/3P/4P：高端樓宇、醫院、智能建筑標配，支持消防聯動，是智能項目首選。

XLQ2-160A/2P/3P/4P、XLQ2-250A/2P/3P/4P：園區智能配電、商業綜合體、新能源配套主力，適配自動化、遠程監控場景。

（三）迷你 CB 級（XLQ3 系列，小型化，家用 / 末端走量之王）

XLQ3 系列為迷你型雙電源，體積小巧、導軌安裝，自帶過載、短路保護，家用、末端配電優選，XLQ3-63A/2P單相家用、XLQ3-63A/4P三相末端，型號如下：

XLQ3-32A/2P、XLQ3-40A/2P：民宿、小型辦公、單相小負載專用，體積超小、安裝便捷。

XLQ3-63A/2P：家用、別墅、機房單相 220V 首選，適配全屋供電、空調、熱水器等負載，家用出貨量最大。

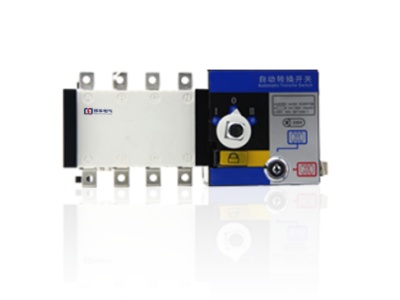

XLQ3-63A/4P：小型商鋪、中央空調、樓層末端專用，體積小巧、價格親民、安裝靈活。

（四）PC 級隔離型（XLQ4 系列，消防驗收專用）

XLQ4 系列為PC 級全隔離雙電源，無過載脫扣、純隔離轉換，切換速度更快、電氣隔離安全，是消防工程、醫院、數據中心必選型號，XLQ4-100A/4P、XLQ4-250A/4P大型消防項目標配，型號如下：

XLQ4-100A/3P/4P：消防泵、排煙風機、醫院配電專用，消防驗收百分百通過。

XLQ4-160A/3P/4P：中型消防、機房總柜、商業綜合體消防回路常用。

XLQ4-250A/3P/4P：大型園區、醫院、數據中心核心負荷標配，市場詢價量極高。

XLQ4-400A/3P/4P、XLQ4-630A/3P/4P、XLQ4-800A/3P/4P：超大工業廠區、變電站、市政重點消防項目專用。

五、CB 級與 PC 級 XLQ4 怎么選擇

1、XLQ1 系列（標準 CB 級）：自帶過載短路保護，價格適中，適合寫字樓、商鋪、普通廠房、市政常規項目、中型配電場景，優先選XLQ1-100A/4P、XLQ1-63A/4P、XLQ1-160A/4P。

2、XLQ2 系列（智能 CB 級）：自帶過載短路保護 + 智能控制 + 消防聯動，價格偏高，適合高端樓宇、智能建筑、醫院、自動化項目、重要負荷場景，優先選XLQ2-100A/4P。

3、XLQ3 系列（迷你 CB 級）：自帶過載短路保護 + 體積小巧 + 導軌安裝，價格親民，適合家用、別墅、機房、小型商鋪、末端配電場景，優先選XLQ3-63A/2P、XLQ3-63A/4P。

4、XLQ4 系列（PC 級隔離型）：全隔離結構、切換速度快、符合消防規范，消防驗收強制推薦，適合消防工程、醫院、數據中心、銀行等一級負荷，優先選XLQ4-100A/4P、XLQ4-250A/4P。

六、XLQ1-100A/4P、XLQ3-63A/2P 等雙電源應用場景

1、商業建筑：寫字樓、商場、酒店，高頻選用XLQ1-100A/4P、XLQ2-100A/4P，消防專用回路必配XLQ4-100A/4P，末端區域適配XLQ3-63A/4P。

2、住宅 / 別墅：家用、別墅、機房，必選XLQ3-63A/2P，適配全屋供電、空調、熱水器、備用發電，保障家庭用電不間斷。

3、工業配電：中小型廠房、水泵、風機、新能源配套，常用XLQ1-160A/4P、XLQ1-250A/4P，廠區消防負荷選用XLQ4-250A/4P。

4、末端配電：小型商鋪、中央空調、樓層配電箱、應急照明，標配XLQ3-63A/4P、XLQ1-63A/4P，體積小、安裝便捷、性價比高。

5、智能建筑：高端樓宇、醫院、數據中心、自動化項目，普通智能回路選XLQ2-100A/4P，消防及重要負荷必選XLQ4-100A/4P。

6、老舊改造：小區、園區、舊廠房配電更新，優先XLQ3-63A/2P、XLQ1-100A/4P，消防改造項目升級選用XLQ4-100A/4P。

七、XLQ1-100A/4P、XLQ3-63A/2P 等雙電源具體選型建議

1、按電流選型

≤40A：選XLQ3-32A/2P、XLQ3-40A/2P

63A：選XLQ3-63A/2P（單相）、XLQ3-63A/4P（三相）、XLQ1-63A/4P（工程）、XLQ2-63A/4P（智能）

100A：工程選XLQ1-100A/4P、智能選XLQ2-100A/4P、消防選XLQ4-100A/4P

160A-250A：選XLQ1-160A/4P、XLQ1-250A/4P、XLQ2-160A/4P、XLQ2-250A/4P、XLQ4-160A/4P、XLQ4-250A/4P

≥400A：選XLQ1-400A/4P、XLQ4-400A/4P 及以上大電流型號

2、按功能選型

常規配電：選XLQ1 系列，優先XLQ1-100A/4P

家用 / 末端：選XLQ3 系列，優先XLQ3-63A/2P

智能樓宇：選XLQ2 系列，優先XLQ2-100A/4P

消防驗收 / 重要負荷：必選XLQ4 系列，優先XLQ4-100A/4P

3、按極數選型

單相 220V：選 2P（XLQ3-63A/2P 首選）

三相三線：選 3P

三相四線（主流）：選 4P（XLQ1-100A/4P、XLQ3-63A/4P、XLQ4-100A/4P 優先）

4、安裝接線指導

安裝方式：XLQ3-63A/2P、XLQ3-63A/4P采用標準 35mm 導軌安裝；XLQ1-100A/4P、XLQ2-100A/4P、XLQ4-100A/4P支持導軌安裝 + 面板安裝雙模式，柜體開孔尺寸適配常規配電箱，安裝間距≥50mm，保證散熱。

接線步驟：① 常用電源接上端 L1/L2/L3/N，備用電源接下端 L1/L2/L3/N；② 負載接中間出線端；③ 接地端可靠接地，嚴禁零地混用；④ 消防聯動線接控制端子，XLQ2-100A/4P、XLQ4-100A/4P支持無源觸點聯動。

接線注意：接線前斷電操作，線徑匹配電流（63A 選 10mm2 銅線、100A 選 16mm2 銅線、250A 選 35mm2 銅線），全系型號接線端子擰緊力矩≥1.2N?m，避免虛接發熱。

八、常見問題

1、XLQ1-100A/4P 是什么型號？

答：CB 級 100A 四極塑殼型雙電源自動轉換開關，寫字樓、商鋪、工廠、普通消防項目標配，自帶過載短路保護，切換穩定可靠。

2、XLQ4-100A/4P 和 XLQ1-100A/4P 有什么區別？

答：XLQ4-100A/4P 是 PC 級全隔離型，具備電氣隔離、切換更快、符合消防驗收標準；XLQ1-100A/4P 是 CB 級保護型，自帶過載短路保護、價格更低，普通民用工程首選，消防項目?jī)?yōu)先 XLQ4-100A/4P。

3、XLQ3-63A/2P 可以家用嗎？

答：完全適合，XLQ3-63A/2P 是單相 220V 家用爆款，適配全屋供電、空調、熱水器、冰箱等負載，體積小巧、導軌安裝、價格親民、自動切換，保障家庭用電不間斷。

4、XLQ4-100A/4P 能過消防驗收嗎？

答：可以百分百通過，XLQ4-100A/4P 為 PC 級全隔離結構，符合國家消防配電規范，隔離性能可靠、切換速度快，是消防泵、風機、醫院、數據中心指定選用型號。

5、雙電源安裝需要注意什么？

答：① 安裝前斷電，柜體散熱良好，避免高溫環境；② 常用 / 備用電源接線區分清晰，零地不混用；③ 線徑匹配電流，端子擰緊防虛接發熱；④ XLQ1-100A/4P、XLQ4-100A/4P需可靠接地，消防聯動線單獨布線。

6、XLQ4-250A/4P 適配哪些場景？

答：適配大型醫院、園區消防、商業綜合體、數據中心等重要一級負荷場景，XLQ4-250A/4P作為 PC 級主力型號，隔離安全、切換穩定，是大中型消防項目標配。

總結

我們的XLQ1-100A/4P、XLQ3-63A/2P、XLQ3-63A/4P、XLQ1-63A/4P、XLQ1-160A/4P、XLQ2-100A/4P、XLQ4-100A/4P雙電源自動轉換開關，包含 XLQ1/XLQ2/XLQ3/XLQ4 四大系列，覆蓋 32A-800A 全電流、2P-4P 全極數，兼顧普通配電、家用末端、智能建筑、消防重點負荷四大場景。品類齊全、品質合規、切換快速、安裝便捷、售后完善，是民用、工業、消防項目配電的優質選擇?，F(xiàn)在聯系可享價格優惠。

如需技術支持、安裝指導與免費報價，請聯系西安邦華電氣獲取免費報價。

西安邦華電氣竭誠為您服務！
