SGQ1-100A/4P雙電源開關｜SGQ2-100A/4P 雙電源自動轉換開關

                                                                                                           ——保護你的配電系統不間斷供電

一、SGQ1-100A/4P、SGQ2-100A/4P 等雙電源開關產品說明

西安邦華電氣為您提供各種低壓配電設備，我們的雙電源自動轉換開關涵蓋標準 CB、智能 CB、隔離 PC、末端迷你、大電流五大系列，主要型號有SGQ1-100A/4P、SGQ1-63A/4P、SGQ1-Z-100A/4P、SGQ2-100A/4P、SGQ3-63A/4P、SGQ4-400A/4P等。產品額定電流覆蓋 63A–800A，適配 AC230V、AC400V 工頻低壓配電系統，嚴格遵循 GB/T 14048.11 國標標準。可在常用電源出現故障時，毫秒級自動切換至備用電源，全程無需人工值守。同時可用于不頻繁接通與分?jǐn)嚯娐芳熬€路的隔離之用。

產品廣泛應用于商業、工業、消防、醫院、銀行、高層建筑等不允許斷電的重要供電場所的輸、配電系統及自動化系統，西安邦華電氣SGQ1-100A/4P、SGQ1-63A/4P、SGQ1-Z-100A/4P雙電源自動轉換開關價格合理，性能穩定、現貨充足，是您的高性價比之選。

二、SGQ1-100A/4P、SGQ2-100A/4P 等雙電源產品特點

1、無感快速切換

采用高精度電磁驅動結構與智能控制模塊，CB 級型號切換時間≤2s，PC 級隔離型切換低至≤0.8s。SGQ1-100A/4P、SGQ1-Z-100A/4P、SGQ2-100A/4P響應靈敏，電源故障無縫銜接，負載無斷電感知，有效規避設備停機、數據丟失與生產停滯風險。

2、分級安全防護設計

SGQ1-63A/4P、SGQ1-100A/4P、SGQ1-160A/4P自帶過載、短路保護，故障精準脫扣；SGQ1-Z-100A/4P疊加智能監測防護；SGQ2-100A/4P、SGQ2-160A/4P、SGQ4-400A/4P采用全隔離結構、電氣雙重互鎖，杜絕雙電源并聯隱患，零飛弧更安全，完全滿足消防及一級負荷高標準供電要求。

3、智能模式靈活可調

支持自投自復、自投不自復、發電機聯動等多種工作模式，延時時間 0–60s 可自由設定，兼容消防聯動與自動化遠程監控。SGQ1-Z-100A/4P、SGQ1-250A/4P、SGQ2-250A/4P為智能樓宇、無人值守機房、工業配電常用標配型號。

4、全規格全極數全覆蓋

電流規格 63A–800A 齊全，涵蓋 2P/3P/4P 全極數配置。SGQ1-63A/2P、SGQ1-63A/4P、SGQ1-100A/4P、SGQ1-Z-100A/4P、SGQ2-100A/4P、SGQ3-63A/4P等熱門完整型號規格完備，單相、三相配電工況均可精準匹配，大電流規格均標配 3P/4P 配置。

5、精工材質耐用壽命長

采用高導電銀合金觸頭、阻燃耐高溫外殼，耐電弧、抗老化、適應 - 5℃～+40℃常規工況。常規小電流型號機械壽命≥10000 次，大電流型號≥6000 次，故障率低、后期維護成本少，日常檢修可參照產品說明書規范操作。

6、安裝便捷通用性強

支持標準 35mm 導軌安裝與柜體面板安裝兩種方式，適配市面上絕大多數配電柜、配電箱。SGQ1-100A/4P、SGQ1-Z-100A/4P、SGQ2-100A/4P接線布局清晰，互換性好，新建項目與老舊改造都能快速適配安裝。

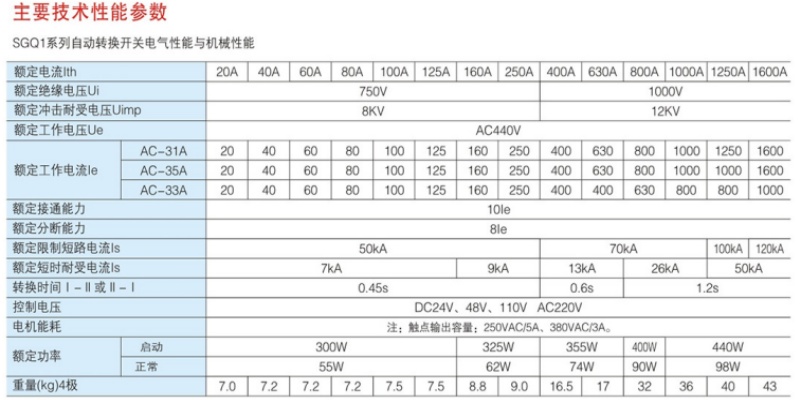

三、SGQ1-100A/4P、SGQ2-100A/4P 等雙電源主要技術參數

（一）標準 CB 級（SGQ1 系列）

（二）智能 CB 級（SGQ1-Z 系列）

（三）隔離 PC 級（SGQ2 系列）

（四）末端迷你 CB 級（SGQ3 系列）

（五）大電流 PC 級（SGQ4 系列）

四、SGQ1-100A/4P、SGQ2-100A/4P 等雙電源全系列型號及介紹

（一）標準 CB 級（SGQ1 系列）

SGQ1 系列為CB 級雙電源，自帶過載短路保護，性價比高、工程通用性極強，SGQ1-100A/4P是小區、商鋪、寫字樓常用型號。

SGQ1-63A/2P、SGQ1-63A/4P：小電流，家用、別墅、小型商鋪、末端回路首選完整型號。

SGQ1-100A/2P、SGQ1-100A/4P：商業住宅、市政配套項目覆蓋率最高。

SGQ1-160A/4P、SGQ1-250A/4P：中型負荷主力，園區廠房、樓層動力、商場動力回路常用完整型號。

SGQ1-400A/4P、SGQ1-630A/4P、SGQ1-800A/4P：工業大型配電、小區總進線回路專用型號。

（二）智能 CB 級（SGQ1-Z 系列）

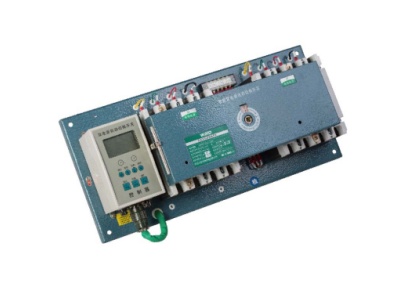

SGQ1-Z 系列為智能升級款 CB 級雙電源，搭載智能控制器，支持消防聯動、遠程監控、延時可調，適配智能建筑、無人值守配電項目。

SGQ1-Z-100A/4P：智能樓宇、高端寫字樓首選完整型號。

SGQ1-Z-160A/4P、SGQ1-Z-250A/4P：帶消防聯動的廠房、園區配電常用型號。

（三）隔離 PC 級（SGQ2 系列）

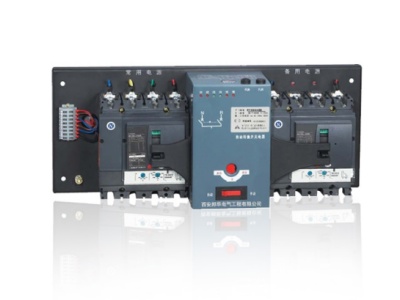

SGQ2 系列為全隔離 PC 級雙電源，符合消防配電規范，電氣隔離安全、切換速度快，是消防工程、醫院、數據中心一級負荷必選完整型號。

SGQ2-100A/4P、SGQ2-160A/4P：消防泵、噴淋泵、應急照明剛需爆款，消防驗收通過率高。

SGQ2-250A/4P：醫院、大型商業體、園區消防總柜優選完整型號。

（四）末端迷你 CB 級（SGQ3 系列）

SGQ3 系列為導軌式迷你 CB 級雙電源，體積小巧、安裝便捷，適配弱電箱、小型控制柜、末端照明回路。

SGQ3-63A/4P：家用、民宿、小型商鋪末端首選完整型號。

（五）大電流 PC 級（SGQ4 系列）

SGQ4 系列為工業大電流 PC 級雙電源，承載能力強、運行穩定，適配大型廠房、市政總配電、數據中心主回路。

SGQ4-400A/4P、SGQ4-630A/4P：大型工業廠區、市政配電常用完整型號。

五、CB 級與 PC 級選型區分

1、SGQ1、SGQ1-Z、SGQ3 完整型號：屬于 CB 級雙電源，自帶過載短路保護，價格親民。常規民用選SGQ1-100A/4P；智能項目選SGQ1-Z-100A/4P，適配小區、商鋪、普通廠房、市政非消防常規配電。

2、SGQ2、SGQ4 完整型號：屬于 PC 級隔離雙電源，全隔離結構、零飛弧、滿足消防規范、安全等級高。消防工程選SGQ2-100A/4P、SGQ2-160A/4P；大型工業選SGQ4-400A/4P，適配消防、醫院、數據中心、工業一級負荷場景。

六、SGQ1-100A/4P、SGQ2-100A/4P 等雙電源應用場景

1、住宅建筑：小區、別墅配電常用SGQ1-63A/2P、SGQ3-63A/4P。

2、商業樓宇：寫字樓、商場、酒店標配SGQ1-100A/4P，智能改造項目選用SGQ1-Z-100A/4P，消防回路選用SGQ2-100A/4P。

3、工業配電：廠房生產線、動力回路選用SGQ1-160A/4P、SGQ1-250A/4P。

4、醫療消防：醫院、消防泵房、應急供電必選SGQ2-160A/4P、SGQ2-250A/4P。

5、老舊改造：園區舊配電升級、低成本改造優先選用SGQ1-100A/4P替換老舊設備。

七、選型建議

1、按電流選型

63A：優先SGQ1-63A/2P、SGQ3-63A/4P

100A：優先SGQ1-100A/4P、SGQ1-Z-100A/4P、SGQ2-100A/4P

160A：優先SGQ1-160A/4P、SGQ2-160A/4P

250A：優先SGQ1-250A/4P、SGQ2-250A/4P

400A 及以上：優先SGQ1-400A/4P、SGQ2-400A/4P、SGQ4-400A/4P

2、按極數選型

單相 220V 家用：優先 2P 完整型號SGQ1-63A/2P

三相三線：選用 3P 完整型號

三相四線帶零線工程：優先 4P 完整型號

3、安裝接線

支持導軌與面板安裝，接線區分常用、備用、負載端，零地嚴格分開，按電流匹配銅線線徑，端子緊固防止虛接發熱。

八、常見問題

1、SGQ1-100A/4P 是什么型號？

答：經典 CB 級 100A 四極雙電源，自帶過載短路保護。

2、SGQ2-100A/4P 能過消防驗收嗎？

答：PC 級全隔離設計，符合消防配電規范，是消防驗收常用標配型號。

3、SGQ1-Z-100A/4P 和普通款區別？

答：SGQ1-Z-100A/4P 為智能款，支持消防聯動、遠程監控，普通 SGQ 為基礎款。

4、SGQ3 系列適合什么場景？

答：迷你導軌款，適合弱電箱、小型控制柜、末端照明回路。

總結

西安邦華電氣SGQ1-100A/4P、SGQ1-63A/4P、SGQ1-Z-100A/4P、SGQ2-100A/4P、SGQ3-63A/4P雙電源自動轉換開關涵蓋SGQ1、SGQ1-Z、SGQ2、SGQ3、SGQ4五大系列，產品切換穩定、防護可靠、安裝便捷，適配民用、工業、醫療、消防全場景，是項目選型、工程配套值得信賴的低壓配電產品。

如需選型支持或免費報價，請聯系西安邦華電氣。

西安邦華電氣竭誠為您服務！
