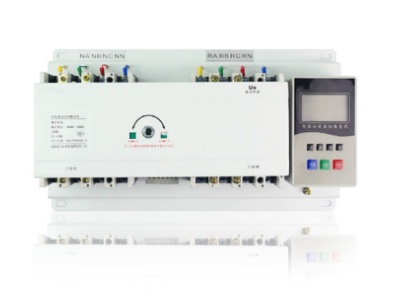

CDQ1s-100/4P 雙電源轉換開關—— 邦華電氣 PC 級快速切換專家

CDQ 系列雙電源自動轉換開關概述：

邦華電氣 CDQ 系列雙電源自動轉換開關 (ATSE) 是集開關本體與智能邏輯控制于一體的機電一體化設備，適用于交流 50/60Hz、額定工作電壓 AC220/380V 的配電系統。當常用電源出現欠壓、過壓、缺相、斷電等故障時，可自動將負載電路快速切換至備用電源，確保重要負荷連續可靠運行。

CDQ1s-100/4P作為本系列的明星產品，采用 PC 級純切換設計，轉換速度快、可靠性高，廣泛應用于對供電連續性要求較高的場所。產品采用雙列復合式觸頭、微電機預儲能技術，基本實現零飛?。慌鋫淇煽康臋C(jī)械聯鎖和電氣聯鎖，防止兩路電源同時合閘；具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離。

CDQ 系列雙電源自動轉換開關核心產品系列：

CB 級雙電源轉換開關

CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分?jǐn)喽搪冯娏鳎邆溥x擇性保護特性，可簡化配電系統設計。本次提供的CDQ1、CDQ1s、CDQ1F、CDQ0s、CDQ6s、CDQ9s 系列均為 CB 級產品，覆蓋 63A 至 250A 電流規格。

核心特點：內置兩臺塑殼斷路器，自帶過載和短路雙重保護功能，既能自動切換電源又能保護下游負載，經濟實用，適用于大多數常規供電場景。

關鍵優勢：

集成斷路器保護功能，無需額外配置保護電器，降低系統成本

標準脫扣器配置，故障發生時能提供有效的選擇性保護

控制器集成二次接線端子，安裝方便，美觀易用

具備自投自復、自投不自復、手動控制三種工作方式

PC 級雙電源轉換開關

PC 級雙電源轉換開關僅具備電源轉換功能，不具備過電流保護能力，需配合上游斷路器使用。其核心優勢在于極高的短時耐受電流能力和機械可靠性，能夠承受短路電流沖擊而不損壞。本次提供的CDQ3、CDQ3H 系列均為 PC 級產品，覆蓋 63A 至 250A 電流規格。

核心特點：專攻快速可靠切換，自身不具備短路分?jǐn)嗄芰ΓD(zhuǎn)換速度快、機械壽命長、可靠性高，適用于對供電連續性要求極高的場所。

關鍵優勢：

一體化專用切換機構，動作準確靈活，無卡滯現象

電磁兼容性好，抗干擾能力強，對外無干擾

具有多路輸入 / 輸出接口，便于實現遠程 PLC 控制及系統自動化

標配消防雙分功能，可與消防控制系統無縫對接

核心技術參數：

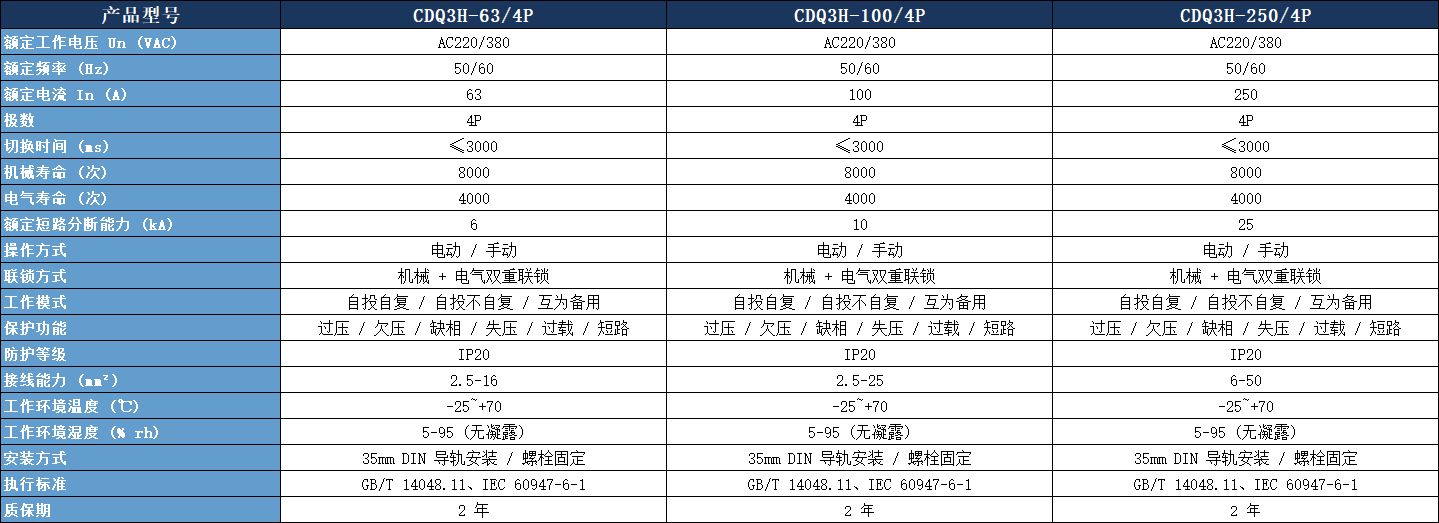

PC 級雙電源轉換開關參數表

CB 級雙電源轉換開關參數表

型號含義詳解：

很多客戶經常問CDQ1s-100/4P 是什么意思，下面我們以CDQ1s-100/4P/63A/F為例，為您詳細解析每個部分的含義：

CDQ：產品類別代號 (雙電源自動轉換開關)

1：設計序號 (第一代產品)

s：改進型代號

100：殼架等級電流 (A)

4P：極數 (2P = 單相兩線，3P = 三相三線，4P = 三相四線)

63A：額定工作電流 (A)

F：附加功能 (F = 消防專用，無標注 = 基本型)

選型指南 ：

您可以根據以下四個維度快速選擇適合的產品：

按保護需求選型

需要過載和短路保護：選擇 CB 級雙電源轉換開關 (CDQ3H 系列、CDQ3 系列)

不需要保護，追求快速切換：選擇 PC 級雙電源轉換開關 (CDQ1s 系列、CDQ0s 系列、CDQ6s 系列、CDQ9s 系列)

按應用場景選型

消防水泵、風機、應急照明：必選 PC 級消防專用型 (CDQ1F 系列)

醫院 ICU、數據中心、精密生產線：首選 PC 級 (CDQ1s 系列)

普通辦公樓、住宅、商業照明：可選 CB 級或經濟型

按電流等級選型

小電流 (6A-100A)：適用于末端負載 (CDQ1s-63/2P、CDQ1s-100/4P、CDQ3H-63/4P)

中電流 (125A-630A)：適用于樓層配電 (CDQ1s-160/4P、CDQ1s-250/4P、CDQ3H-250/4P)

大電流 (800A-3200A)：適用于總進線配電

按極數選型

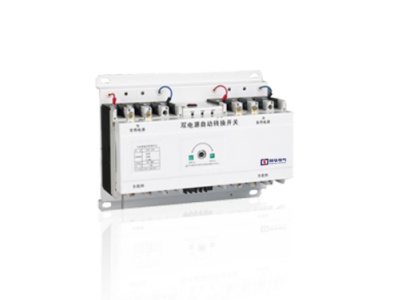

單相供電系統：選擇 2P (CDQ1s-63/2P、CDQ0s-63/2P、CDQ1-63/2P)

三相三線供電系統：選擇 3P

三相四線供電系統：選擇 4P (CDQ1s-100/4P、CDQ1s-160/4P、CDQ3H-100/4P)

典型應用場景：

醫療行業：醫院手術室、ICU、急診室、醫療設備供電

數據中心：服務器機房、網絡設備、UPS 系統前端

工業制造：自動化生產線、數控機床、關鍵工藝設備

建筑行業：高層建筑電梯、消防系統、應急照明

基礎設施：高速公路、隧道、機場、火車站、通信基站

商業中心：商場、超市、銀行、酒店的重要負荷

常見疑問解答：

Q1：CDQ1s-100/4P 什么型號？是 PC 級還是 CB 級？

A：CDQ1s-100/4P 是邦華電氣 CDQ 系列中的 PC 級雙電源轉換開關，殼架電流 100A，4 極，額定工作電流可選 16A、20A、25A、32A、40A、50A、63A、80A、100A。

Q2：CDQ1s-100/4P 和 CDQ3H-100/4P 有什么區別？

A：CDQ1s-100/4P 是 PC 級純切換型，轉換速度快 (≤2000ms)、機械壽命長 (10000 次)；CDQ3H-100/4P 是 CB 級帶保護型，內置斷路器，自帶過載和短路保護功能。簡單來說：要保護選 CB，要速度選 PC，消防應急 PC 不能替。

Q3：CDQ1s-100/4P 的切換時間是多少？

A：CDQ1s-100/4P 的轉換時間一般≤2000ms，如果需要更快的切換速度，可以選擇 CDQ1F 系列勵磁式產品，轉換時間可快至 0.1S 內。

Q4：CDQ1s-100/4P 需要定期維護嗎？

A：需要。建議每半年進行一次手動切換試驗，每年進行一次全面檢查，包括觸頭磨損檢測、絕緣電阻測試和聯鎖機構檢查，確保產品正常運行。

Q5：你們的 CDQ1s-100/4P 符合哪些標準？質保期多久？

A：所有產品均符合 GB/T 14048.11《低壓開關設備和控制設備 第 6-1 部分：多功能電器 轉換開關電器》標準，等同采用 IEC 60947-6-1 國際標準，同時滿足消防相關規范要求。我們提供2 年質保服務。

Q6：可以提供 CDQ1s-100/4P 的接線圖和安裝尺寸嗎？

A：可以。您可以聯系我們的技術支持團隊，我們將為您提供詳細的接線圖、安裝尺寸圖和使用說明書。

邦華電氣專注于低壓電氣領域十余年，擁有完善的 CDQ 系列雙電源轉換開關產品線和專業的技術服務團隊。我們不僅為您提供高品質的CDQ1s-100/4P產品，更能為您提供從選型設計到安裝調試的一站式解決方案。無論您是需要單個產品采購還是整體項目配套，我們都能滿足您的需求。如需了解更多產品信息或獲取報價，請聯系我們的銷售工程師，我們將竭誠為您服務。
