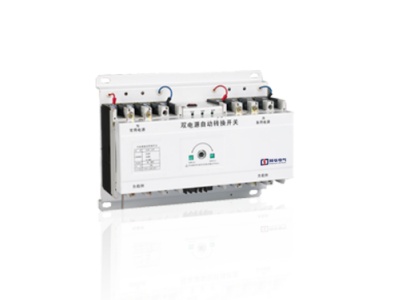

APEQ3-100/4P 雙電源轉換開關—— 勵磁驅動毫秒級切換

APEQ 系列雙電源自動轉換開關概述：

邦華電氣 APEQ 系列雙電源自動轉換開關是專為高可靠性供電需求設計的新一代 ATS 產品，能夠?qū)崟r監測兩路獨立電源 (市電 - 市電、市電 - 發電機) 的電壓、頻率與相位狀態，在主電源發生失壓、欠壓、過壓、斷相故障時，自動將負載快速切換至備用電源，有效避免因突然斷電導致的生產損失、數據丟失與安全事故。

APEQ3-100/4P作為系列中的明星產品，采用勵磁驅動技術，轉換時間≤75ms，具備機械與電氣雙重聯鎖，徹底杜絕兩路電源并聯供電的風險。產品采用銀基合金觸頭與專用滅弧系統，耐電弧、抗熔焊，機械壽命高達 100000 次，廣泛應用于消防水泵、排煙風機、應急照明、醫院手術室、數據中心 UPS 前端等關鍵負載。

APEQ 系列雙電源自動轉換開關核心產品系列與型號大全：

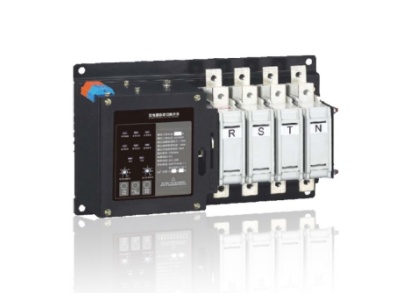

CB 級雙電源轉換開關

CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分?jǐn)喽搪冯娏?，具備選擇性保護特性，可簡化配電系統設計。邦華電氣 CB 級主力產品為APEQ2A、APEQf 系列，覆蓋 63A 至 630A 全電流規格。

核心特點：配備過電流脫扣器，集電源轉換與線路保護功能于一體，簡化配電系統設計，降低成本，適用于末端負載與一般工業場所。

典型應用：商業建筑、辦公樓、住宅配電、小型工業設備、普通照明系統

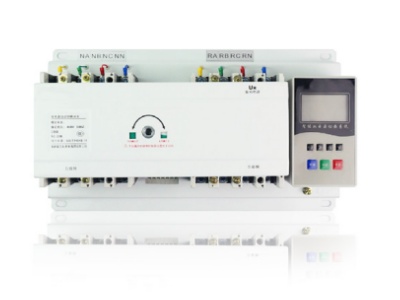

PC 級雙電源轉換開關

PC 級雙電源轉換開關僅具備電源轉換功能，不具備過電流保護能力，需配合上游斷路器使用。其核心優勢在于極高的短時耐受電流能力和機械可靠性，能夠承受短路電流沖擊而不損壞。邦華電氣 PC 級主力產品為APEQ3、APEQ3-N、APEQ6、AW3、AW11 系列，覆蓋 63A 至 3200A 全電流規格。

核心特點：勵磁驅動瞬時轉換，V 型機械聯鎖，獨立滅弧系統，能夠接通、承載短路電流，轉換速度快，可靠性高，適用于需要快速切換與大電流承載的場景。

典型應用：消防系統、醫療設備、數據中心、工業自動化、軌道交通

核心技術參數表：

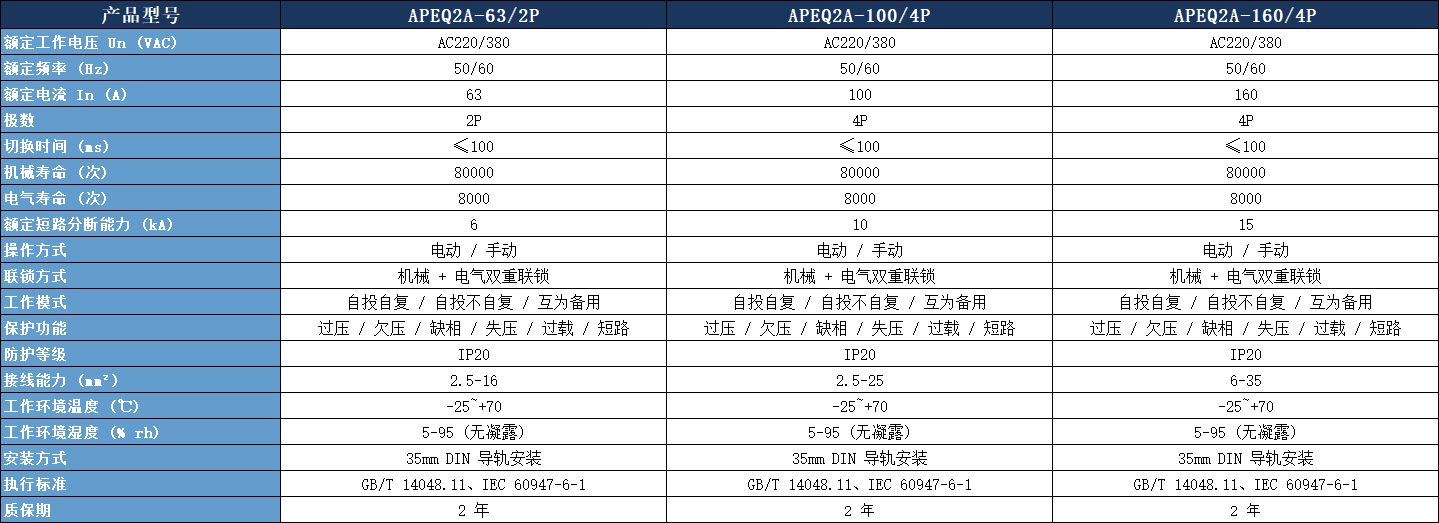

CB 級雙電源轉換開關 (APEQ2A 系列) 核心參數

PC 級雙電源轉換開關 (APEQ3 系列) 核心參數

核心技術優勢：

勵磁驅動高速轉換：采用勵磁線圈驅動技術，轉換時間≤75ms，比傳統電機驅動產品快 3 倍以上，滿足敏感負載需求

V 型雙重聯鎖保護：獨創 "V" 字型機械聯鎖與電氣聯鎖雙重保障，任何時刻僅有一路電源接通，徹底杜絕并聯供電風險

銀基合金觸頭系統：采用銀鎳合金觸頭與鍍銀加工工藝，抗氧化、抗熔焊，觸頭壽命延長 50%

獨立滅弧系統：每極配備 16 片以上滅弧柵組成的專用滅弧室，分?jǐn)鄿缁∷查g完成，正面無飛弧產生

寬電壓適應范圍：AC 160V-280V (單相)、AC 280V-480V (三相)，適應惡劣電網環境

多種工作模式：支持自投自復、自投不自復、互為備用三種工作方式，以及自動、手動、遠程遙控三種切換模式

智能監控功能：智能型產品配備 LCD 中文顯示，實時監測電壓、頻率、電流等參數，具備故障報警與數據記錄功能

選型指南：

您在選購 APEQ 系列雙電源轉換開關時，可按照以下步驟進行：

確定產品級別

需要集成保護功能、簡化配電系統：選擇 APEQ2A 系列 CB 級

需要快速切換、大電流承載、高可靠性：選擇 APEQ3 系列 PC 級

消防系統專用：選擇 APEQf 系列消防專用型

需要遠程監控：選擇 APEQ6 系列智能型

大電流負載：選擇 AW3/AW11 系列大電流型

確定額定電流

根據負載總功率計算額定電流，建議預留 20%-30% 的余量

公式：I=P/(√3×U×cosφ)，其中 P 為負載總功率 (kW)，U 為額定電壓 (kV)，cosφ 為功率因數

例如：100kW 三相負載，cosφ=0.85，額定電流≈178A，建議選擇 APEQ3-250/4P

確定極數

單相供電系統：選擇 2P

三相三線制供電系統：選擇 3P

三相四線制供電系統：選擇 4P (推薦)

需要中性線重疊轉換：選擇 APEQ3-N 系列

確定控制器類型

基本型：滿足基本自動轉換功能，成本較低

智能型：需要遠程監控、數據記錄、故障報警等功能

消防專用型：消防系統必須使用

典型應用場景：

醫療行業：醫院手術室、ICU、急診室、醫療設備供電

數據中心：服務器機房、網絡設備、UPS 系統前端

消防系統：消防水泵、排煙風機、應急照明、消防控制室

工業領域：生產線、自動化設備、化工、冶金、電力

商業建筑：高層建筑、商場、酒店、寫字樓、軌道交通

通信行業：基站、機房、通信設備供電

金融行業：銀行、證券交易所、數據處理中心

常見疑問解答：

Q1：APEQ3-100/4P 是什么意思？型號含義是什么？

A：APEQ3-100/4P 是邦華電氣 APEQ 系列 PC 級雙電源轉換開關的型號，其中：

APEQ：雙電源自動轉換開關系列代號

3：設計序號 (3 代表第三代 PC 級產品)

100：殼架等級額定電流為 100A

4P：極數為 4 極 (三相四線制)

Q2：APEQ3-100/4P 是 PC 級還是 CB 級？

A：APEQ3-100/4P 是PC 級隔離型雙電源轉換開關，能夠接通和承載短路電流，但不具備分?jǐn)喽搪冯娏鞯哪芰?，轉換速度快，可靠性高，特別適用于消防系統等不允許斷電的場所。

Q3：APEQ3-100/4P 的切換時間是多少？

A：APEQ3-100/4P 采用勵磁驅動技術，轉換時間≤75ms，比傳統電機驅動產品快 3 倍以上，能夠滿足絕大多數敏感負載的供電需求。

Q4：APEQ3-100/4P 可以接發電機嗎？

A：可以，邦華電氣所有 APEQ 系列雙電源轉換開關都支持市電 - 發電機切換模式，部分型號還具備發電機啟動信號輸出功能，能夠自動啟動備用發電機。

Q5：APEQ3-100/4P 的質保期是多久？

A：邦華電氣所有 APEQ 系列雙電源轉換開關產品均提供2 年免費質保，終身維護服務；對于批量采購客戶，可提供更長的質保期與定制化服務。

Q6：APEQ3-100/4P 和 APEQ2A-100/4P 有什么區別？

A：APEQ3-100/4P 是 PC 級隔離型產品，轉換速度快 (≤75ms)，短路耐受能力強；APEQ2A-100/4P 是 CB 級保護型產品，配備過電流脫扣器，集轉換與保護功能于一體，成本較低。

邦華電氣專注于低壓電氣設備研發與生產十余年，擁有完善的質量管理體系與專業的技術團隊。我們的 APEQ 系列雙電源轉換開關產品已成功應用于全國數千個工程項目，得到了廣大客戶的一致認可。無論您是需要標準型號產品還是定制化解決方案，我們都能為您提供專業、高效的服務。如需了解更多 APEQ3-100/4P 產品信息或獲取報價，請聯系我們的銷售工程師，我們將竭誠為您服務。
