CD194E-2S4三相多功能電力儀表—— 72×72mm 高性價比電力監測解決方案

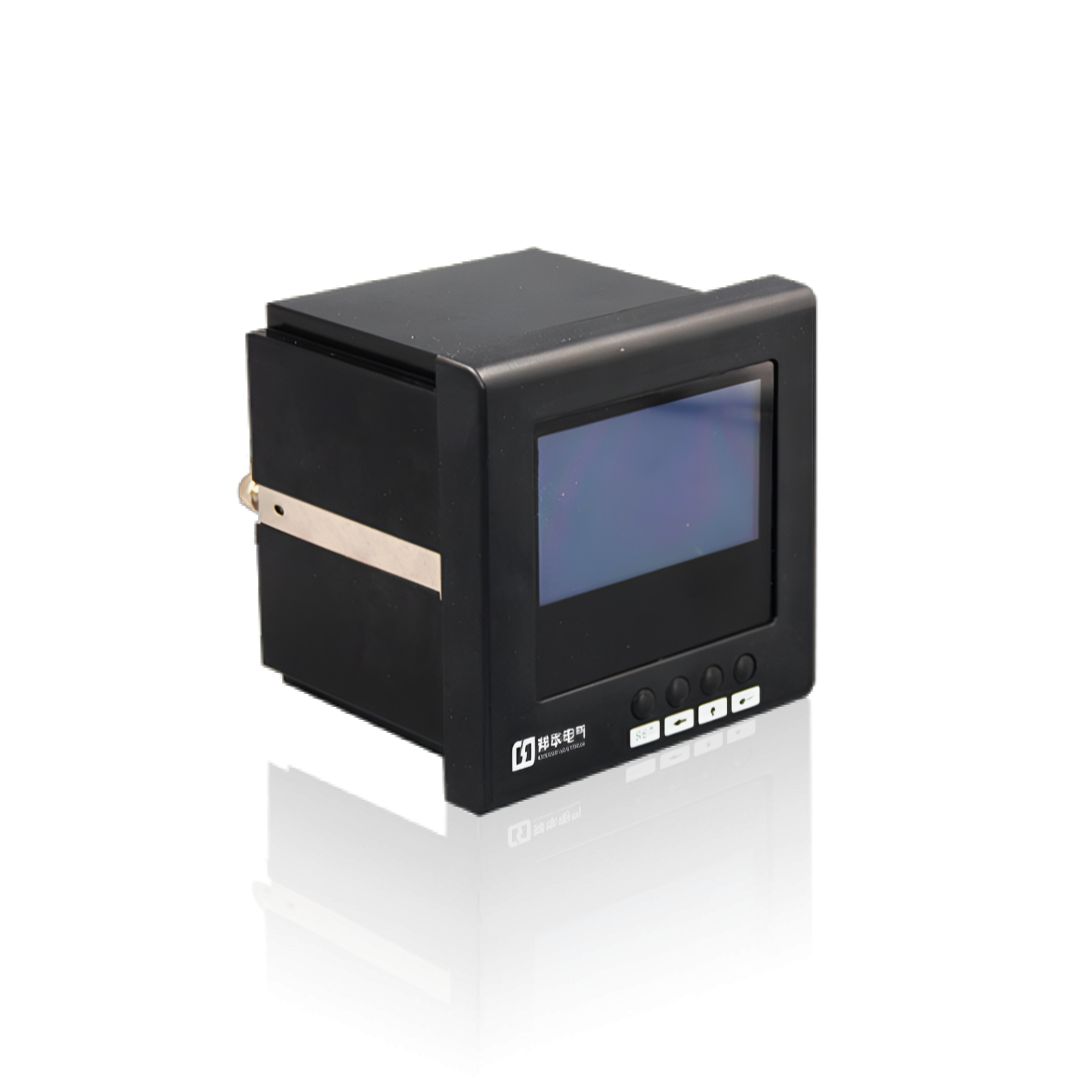

CD194E-2S4三相多功能電力儀表概述：

邦華電氣 CD194E-2S4 是專為 0.4kV 低壓配電系統設計的經濟型三相多功能電力儀表，采用 72×72mm 標準面板尺寸，開孔尺寸 67×67mm，完美適配絕大多數配電柜的安裝需求。

該產品集全電量測量、雙向電能計量、數據顯示、遠程通信于一體，一臺即可替代傳統的 6L2-A/V、42L6-A/V 等多只指針式儀表，大幅降低您的采購和安裝成本。所有產品嚴格遵循 GB/T 17215.323-2008、IEC 61557-12 等國家標準，通過 CCC 認證，提供 2 年質保期，讓您使用無憂。

CD194E-2S4三相多功能電力儀表相關產品：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。

基礎數顯儀表

邦華電氣基礎數顯儀表以CD194 系列為核心，包括CD194I-1X1/CD194I-2X1/CD194I-3X1/CD194I-9X1、CD194U-1X1/CD194U-2X1/CD194U-3X1/CD194U-9X1，以及對應的三相型號CD194I-X3、CD194U-X3。采用高亮 LED 或高清 LCD 數字顯示，替代傳統指針式儀表，提供更清晰準確的讀數，覆蓋 48×48mm 至 96×96mm 全系列標準盤面尺寸，功能簡捷、體積小巧、操作簡單。

多功能電力儀表

邦華電氣多功能電力儀表以CD194E 系列為核心，包括基礎型CD194E-2S4/CD194E-3S4/CD194E-9S4和液晶顯示型CD194E-2SY/CD194E-3SY/CD194E-9SY。提供從基礎到高級的全電量測量和電能管理功能，能夠?qū)崟r(shí)監測電壓、電流、功率、功率因數、頻率、電能等參數，并支持諧波分析、需量計算、數據記錄和多種通訊協議。

多功能電能表

邦華電氣多功能電能表主要包括傳統感應式DT862、DS862、DD862，以及電子式DTSD607、DSSD607系列，支持單相、三相四線和三相三線制測量，具備高精度電能計量功能。部分電子式型號帶有全電量監測能力，支持多費率分時計費和遠程通訊，適用于工業企業、商業建筑和公共設施的電能計量與成本核算。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，主要包括DDSU607、DTSD607-DL、DSSD607-DL系列。提供從基礎電能計量到高級多功能測量的完整解決方案，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。

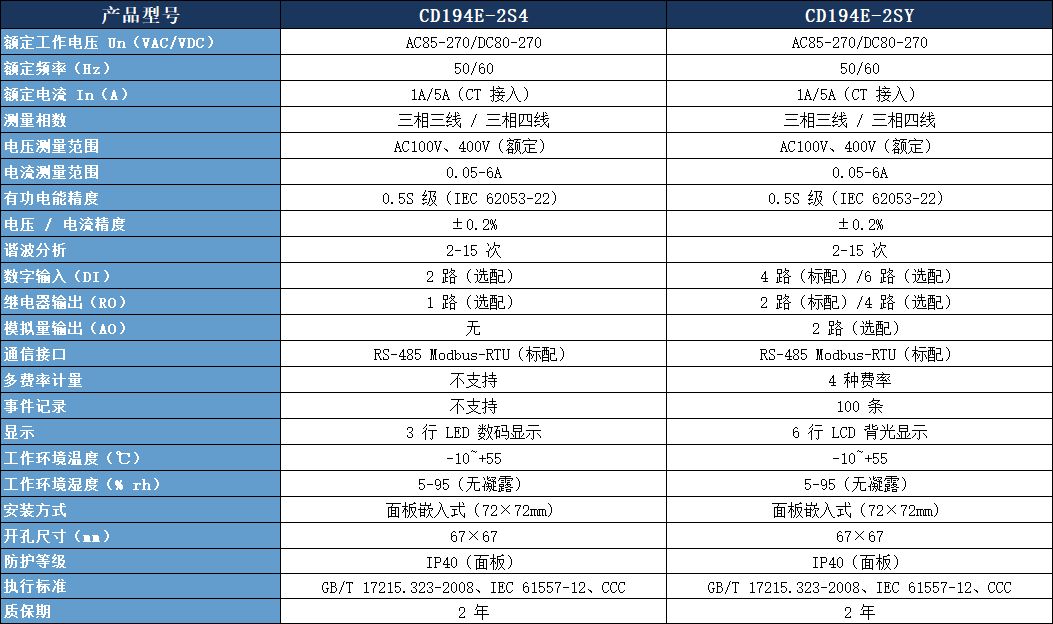

CD194E-2S4 與 CD194E-2SY 詳細參數對比表：

CD194E-2S4 核心功能與優勢：

1. 0.5S 級高精度測量，數據準確可靠

采用先進的 24 位 AD 采樣芯片，電壓 / 電流精度高達 ±0.2%，有功電能精度達到 0.5S 級，完全滿足企業內部能耗考核和一般貿易結算需求?？扇我庠O(shè)置 PT/CT 變比，適配不同電壓和電流等級的測量場景。

2. 全參數采集，一機多用

一臺 CD194E-2S4 即可同時測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率、有功電能、無功電能等所有常用電力參數，真正實現 "一塊表搞定一個回路"。

3. 雙向四象限電能計量

支持正向 / 反向有功及四象限無功電能計量，完美適配分布式光伏、儲能等雙向潮流場景，讓您清晰掌握電能的流向和使用情況。

4. 標配 RS485 通信，輕松組網

標配 RS485 通信接口，支持標準 Modbus-RTU 協議，可與大多數 PLC、SCADA 系統及能源管理軟件無縫對接，實現遠程數據采集和集中監控。

5. 工業級設計，穩定耐用

采用工業級元器件和防氧化鍍錫線路板，通過嚴格的 EMC 電磁兼容測試，能夠在 - 10℃~+55℃的寬溫環境和各種惡劣工業現場長期穩定運行。

6. 操作簡單，維護方便

3 行 LED 數碼管顯示，清晰直觀，即使在強光環境下也能輕松讀取數據。按鍵操作簡單易懂，無需專業人員即可完成 CT/PT 變比設置等基本操作。

兩款產品選型指南：

  典型應用場景：

  工業配電系統：出線柜、電容補償柜、電動機控制中心的電力監測

  商業建筑與寫字樓：公共區域用電監測、租戶分戶計量

  數據中心：UPS 電源、精密空調、服務器機柜的電力監控

  市政工程：路燈照明、給排水、交通信號系統的電力監測

  新能源行業：光伏逆變器、儲能變流器的電能計量

安裝與接線說明：

安裝方式：嵌入式安裝，將 CD194E-2S4 插入 67×67mm 的標準開孔，用配套的固定支架擰緊即可，無需其他工具。

電壓接線：電壓輸入直接并聯到被測電路，注意相序正確，不要接反。

電流接線：電流輸入經電流互感器接入，K1 接儀表電流輸入端，K2 接儀表電流輸出端并可靠接地。特別提醒：電流互感器二次側嚴禁開路，否則會產生高壓，危及人身和設備安全。

通信接線：RS485 通信采用屏蔽雙絞線，A 接 A，B 接 B，屏蔽層單端接地，通信距離最遠可達 1200 米。

注意事項：接線前請務必?cái)嚅_電源，確保接線正確無誤后再通電。

常見疑問解答：

Q1：CD194E2S4 參數中的開孔尺寸是多少？

A：CD194E-2S4 的開孔尺寸是 67×67mm，外形尺寸是 72×72mm，是目前配電柜中應用最廣泛的標準尺寸之一。

Q2：CD194E-2S4 的精度等級是多少？能否用于貿易結算？

A：CD194E-2S4 的有功電能精度為 0.5S 級，符合國家相關標準，可用于企業內部能耗考核和一般貿易結算。

Q3：CD194E-2S4 支持哪些通信協議？

A：標配支持 Modbus-RTU 協議，可與絕大多數工業控制系統無縫對接。如需 DL/T645、Profibus 等其他協議，可提供定制開發服務。

Q4：如何修改 CD194E-2S4 的 CT/PT 變比？

A：可以通過儀表面板的三個按鍵直接修改，也可以通過 RS485 通信接口遠程配置。具體操作步驟請參考產品使用說明書，或聯系我們的技術支持人員。

Q5：你們的交貨期是多久？

A：CD194E-2S4 等常規型號我們備有大量現貨，當天即可發貨；定制型號一般 3-7 個工作日內發貨。

Q6：你們的產品質保期是多久？

A：邦華電氣所有電力儀表產品均提供2 年質保期，質保期內非人為損壞免費維修或更換。

CD194E-2S4 作為 72×72mm 尺寸的主力型號，憑借其卓越的性能、穩定的質量和極高的性價比，已經成為眾多客戶的首選產品。它不僅能夠滿足您的基本電力監測需求，還能為您的能源管理系統提供準確可靠的數據支持。

邦華電氣同時提供 CD194I/U 系列數顯儀表、DTSD607 系列電能表、導軌式儀表以及各種指針式儀表，一站式滿足您的所有電力監測需求。我們擁有專業的技術團隊，能夠?yàn)槟峁倪x型、設計到安裝、調試的全程服務。如果您有任何需求或疑問，歡迎隨時聯系我們。
