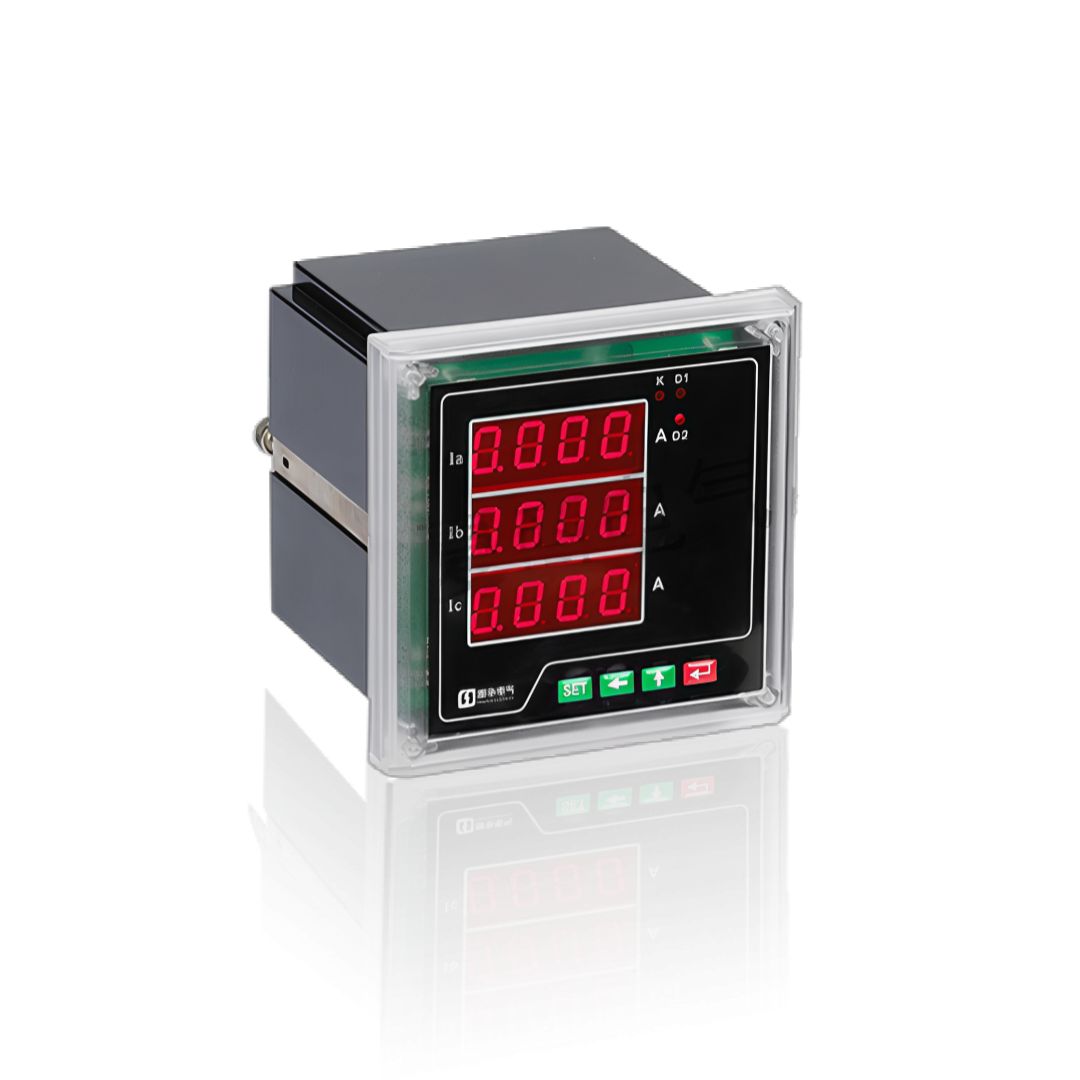

PD666-2S4三相多功能電力儀表—— 72 型高性價比全電量監測儀表

PD666-2S4三相多功能電力儀表概述：

PD666-2S4 是邦華電氣專為 0.4kV 低壓配電系統設計的新一代智能電力監測儀表，經 PT/CT 接入可擴展至 10kV 及以上中壓系統。該儀表集全電量測量、雙向電能計量、諧波分析、數據顯示和遠程通信于一體，采用 72×72mm 標準面板尺寸，可直接替代傳統指針式儀表和多個單功能數顯儀表，大幅降低配電柜空間占用和采購成本。

所有產品嚴格遵循 GB/T 17215.323-2008、IEC 61557-12 等國家標準，通過 EMC 電磁兼容三級測試，能夠在 - 10℃~+55℃的寬溫環境下穩定運行，抗干擾能力強，適用于各種復雜的工業現場環境。

PD666-2S4三相多功能電力儀表相關產品：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號 6L2-A (0-5A-2000A/5A)、6L2-V (0-250V/450V)、42L6-A/V、85L1-A/V、99T1-A/V，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。

基礎數顯儀表

邦華電氣基礎數顯儀表以 CD194 系列為核心，包括 CD194I-1X1/2X1/3X1/9X1、CD194U-1X1/2X1/3X1/9X1，以及對應的三相型號 CD194I-X3、CD194U-X3。采用高亮 LED 或高清 LCD 數字顯示，替代傳統指針式儀表，提供更清晰準確的讀數，覆蓋 48×48mm 至 96×96mm 全系列標準盤面尺寸，功能簡捷、體積小巧、操作簡單。

多功能電力儀表

邦華電氣多功能電力儀表以 PD666 系列為核心，包括基礎型 PD666-2S4/3S4/9S4，液晶顯示型 PD666-2SY/3SY/9SY，以及增強型 PD666-2S7/3S7/9S7。提供從基礎到高級的全電量測量和電能管理功能，能夠?qū)崟r(shí)監測電壓、電流、功率、功率因數、頻率、電能等參數，并支持諧波分析、需量計算、數據記錄和多種通訊協議。

多功能電能表

邦華電氣多功能電能表主要包括電子式 DTSD666、DSSD666，以及傳統感應式 DT862-4、DS862-4 系列，支持三相四線和三相三線制測量，具備高精度電能計量功能。部分電子式型號帶有全電量監測和諧波分析能力，支持多費率分時計費，適用于工業企業、商業建筑和公共設施的電能計量與成本核算。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，主要包括 DTSD666-DL、DSSD666-DL 系列。提供高精度全電量測量和電能計量功能，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。

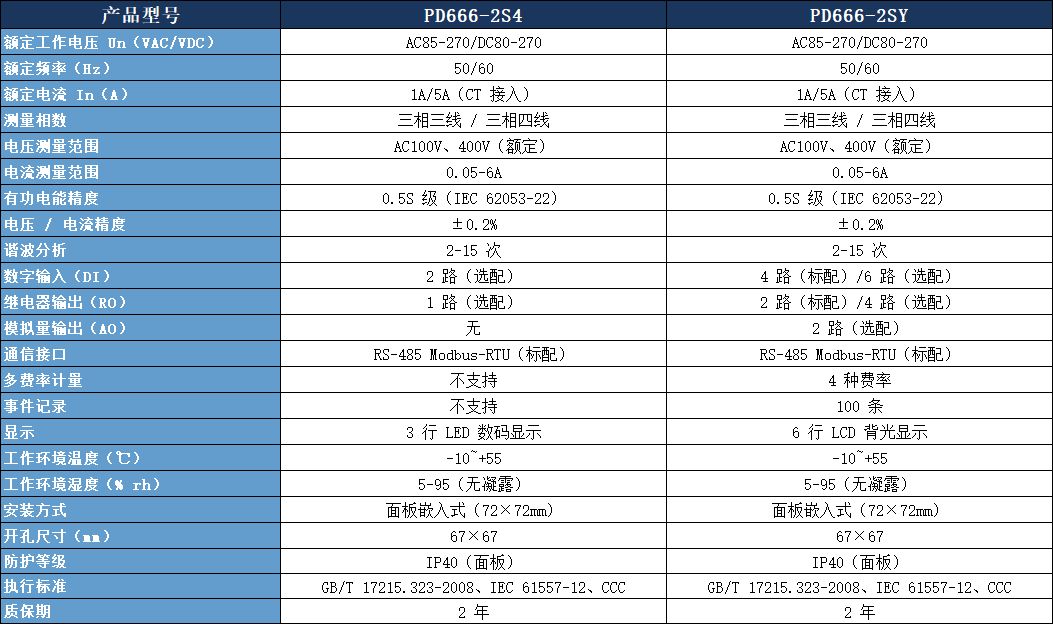

PD666-2S4 與 PD666-2SY 參數對比表：

核心功能與優勢：

工業級高精度測量：采用 24 位 AD 采樣芯片，電壓 / 電流精度 ±0.2%，有功電能精度 0.5S 級，滿足企業內部能耗考核和成本核算需求

全參數一體化采集：一臺儀表同時測量三相電壓、三相電流、有功 / 無功 / 視在功率、功率因數、頻率、相角等所有常用電力參數，替代多個傳統儀表

雙向四象限電能計量：支持正向 / 反向有功及四象限無功電能計量，完美適配分布式光伏、儲能系統等雙向潮流應用場景

標準通信接口：標配 RS485 通信接口，支持 Modbus-RTU 協議，可與大多數 PLC、SCADA 系統及能源管理軟件無縫對接

72 型標準尺寸：72×72mm 標準面板尺寸，開孔尺寸 67×67mm，可直接替換市場上絕大多數同尺寸儀表，改造升級無需重新開孔

高亮度 LED 顯示：采用高亮度紅色 LED 數碼管，即使在強光環境下也能清晰讀數，可視距離遠

寬電壓電源設計：支持 AC85-270V/DC80-270V 寬范圍電源輸入，適應電網電壓波動大的工業現場環境

高可靠性設計：采用工業級元器件，通過嚴格的電磁兼容測試，抗干擾能力強，能夠在惡劣環境下長期穩定

選型建議：PD666-2S4 vs PD666-2SY

  典型應用場景：

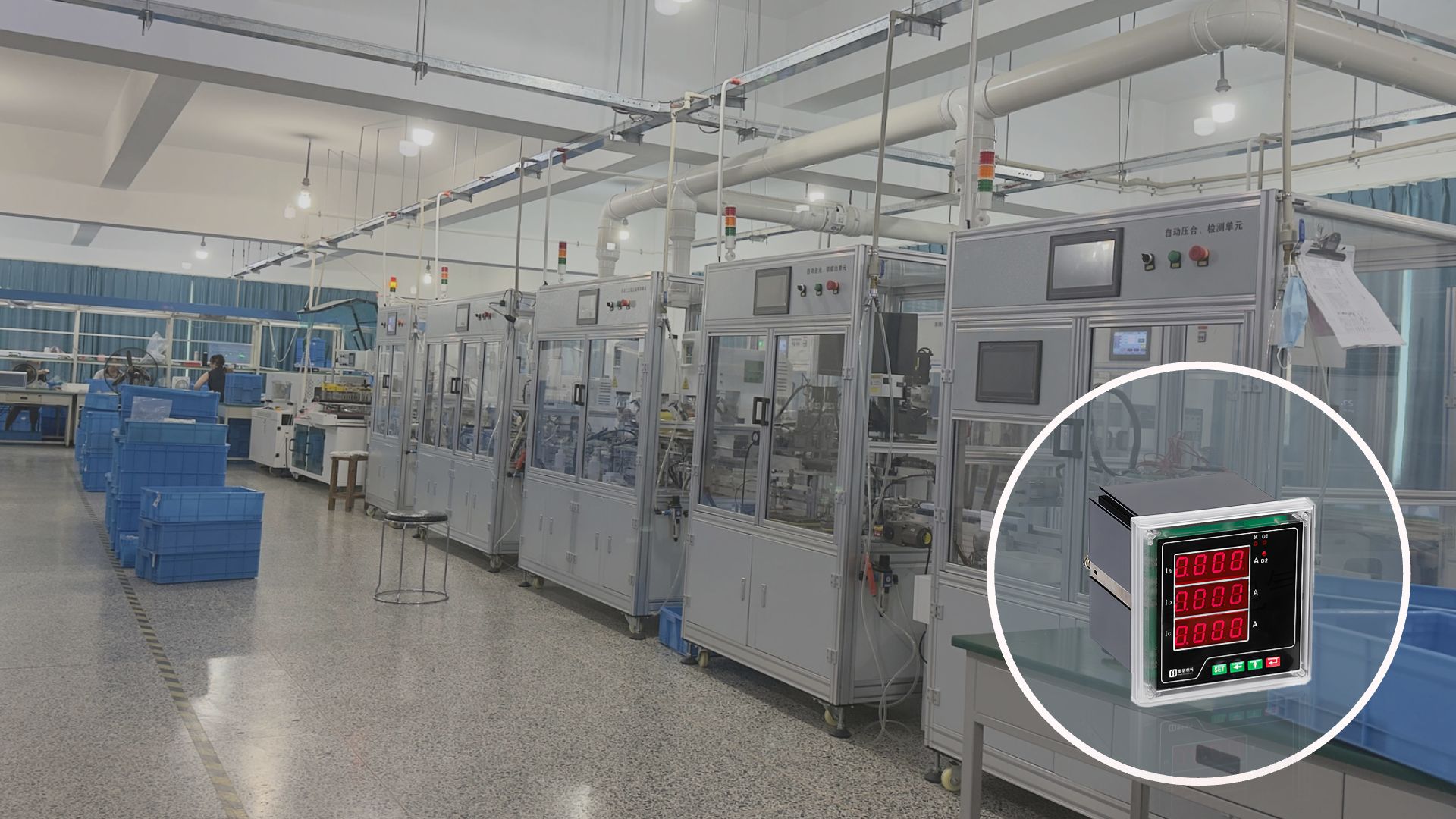

  工業配電系統：出線柜、電容補償柜、電動機控制中心的電力參數監測

  商業建筑與寫字樓：樓層配電箱、公共區域用電監測

  數據中心：列頭柜、服務器機柜的電力監控

  市政工程：路燈照明、給排水系統的電力監測

  新能源行業：光伏逆變器、儲能系統的電能計量

  智能樓宇：樓宇自動化系統的電力監測節點

安裝與接線說明：

安裝方式：采用面板嵌入式安裝，將儀表插入預先開好的 67×67mm 孔中，用配套的固定支架從背面擰緊即可

電壓接線：電壓輸入直接并聯到被測電路，注意相序正確，嚴禁短路

電流接線：電流輸入經電流互感器接入，注意互感器的極性（K1 接儀表電流輸入端，K2 接儀表電流輸出端并可靠接地），電流互感器二次側嚴禁開路

通信接線：RS485 通信采用屏蔽雙絞線，A 接 A，B 接 B，屏蔽層單端接地，通信距離最遠可達 1200 米

電源接線：電源接儀表的 L 和 N 端子，注意電源電壓范圍，嚴禁超壓使用

注意事項：接線前請務必?cái)嚅_電源，確保接線正確無誤后再通電；通電前請檢查 CT 二次側是否已可靠接地

常見疑問解答：

Q1：PD666 是什么意思？

A：PD666 是電力儀表的型號命名代碼，其中 "PD" 代表多功能電力儀表，"666" 是產品系列代號。邦華電氣的 PD666 系列是專門針對低壓配電系統設計的智能電力監測儀表，廣泛應用于工業、商業、市政等各個領域。

Q2：PD666-2S4 參數是多少？

A：PD666-2S4 的主要參數包括：工作電壓 AC85-270V/DC80-270V，額定電流 1A/5A，電壓 / 電流精度 ±0.2%，有功電能精度 0.5S 級，支持 2-15 次諧波分析，標配 RS485 Modbus-RTU 通信接口，外形尺寸 72×72mm，開孔尺寸 67×67mm。詳細參數請參考本文中的詳細技術參數表。

Q3：PD666-2S4 接線圖在哪里可以找到？

A：您可以聯系邦華電氣的客服人員獲取 PD666-2S4 的詳細接線圖和電子版使用說明書。我們也會在發貨時隨產品附帶紙質版的安裝使用手冊，里面包含了完整的接線示意圖和操作說明。

Q4：PD666-2S4 可以直接替代 6L2 指針表嗎？

A：是的，PD666-2S4 采用 72×72mm 標準尺寸，開孔尺寸 67×67mm，與傳統 6L2 指針表的安裝尺寸完全一致，可以直接替換，無需重新開孔。

Q5：PD666-2S4 的交貨期是多久？

A：PD666-2S4 是我們的常規主力型號，備有大量現貨，當天即可發貨；如需定制特殊參數或功能，一般 3-7 個工作日內發貨。

Q6：你們的質保期是多久？

A：邦華電氣為 PD666-2S4 及所有 PD666 系列產品提供2 年質保期，質保期內如出現非人為損壞的質量問題，我們將免費為您維修或更換。

PD666-2S4 三相多功能電力儀表憑借其小巧的尺寸、全面的功能、卓越的性能和極高的性價比，已經成為低壓配電系統中最受歡迎的電力監測儀表之一。邦華電氣不僅提供優質的產品，還為您提供專業的技術支持和完善的售后服務。如果您有任何關于 PD666-2S4 的需求或疑問，歡迎隨時聯系我們，我們將竭誠為您服務。
